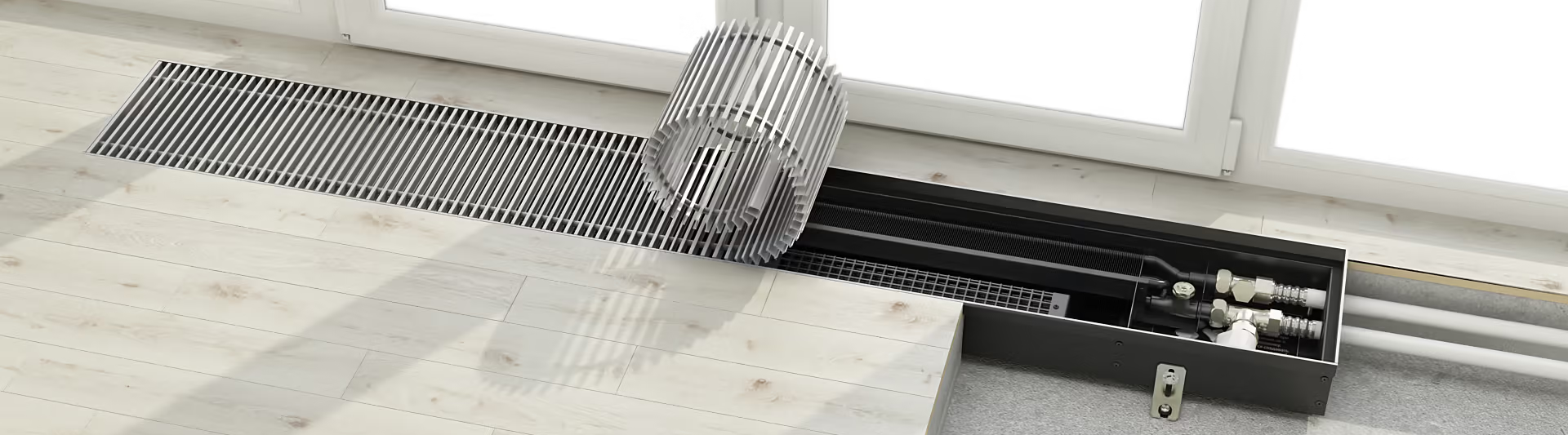

Varmann Qtherm HK Mini внутрипольные конвекторы.
Жесткие гидравлические испытания в 25 бар, использование шведской бесшовной трубы исключают шанс прорыва теплообменника на всем протяжении 10-ти летней гарантии
|
Безопасен при эксплуатации
Использование прочнейшей металлической решетки с ламелями в форме двутавра, на стальных пружинах гарантирует полную безопасность и долговечность в использовании
|
Стальной корпус конвектора толщиной 1мм, наличие ребер жесткости позволяет исключить деформацию корпуса при заливке стяжкой
|
Встраиваемые конвекторы Varmann Qtherm HK Mini для нагрева и охлаждения помещений с принудительной конвекцией.
Базовая комплектация
Корпус из оцинкованной или нержавеющей стали с порошковым покрытием;
декоративная рамка по периметру корпуса из алюминия U–образного, либо F–образного профиля, выполненная в цвет решетки, с черной полосой из пористой резины в месте контакта с решеткой;
комплект крепёжно–регулировочных ножек;
роликовая, либо линейная решётка, из анодированного алюминия, либо окрашенная в цвет по палитре RAL, либо с фактурой дерева, мрамора, гранита или из нержавеющей стали;
съёмный теплообменник с латунным узлом подключения с соединением "евроконус" G 3/4”;
воздухоспускной клапан 3/8;
паспорт, инструкция по монтажу и эксплуатации. |
Назначение |
|
Описание конструкции |

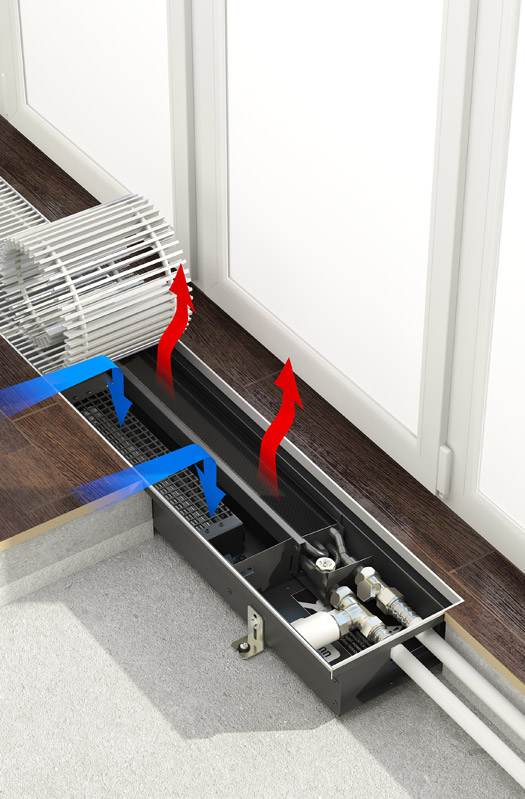

Varmann Qtherm HK Mini, ширина корпуса 190мм, встраиваемый конвектор для нагрева и охлаждения воздуха с тангенциальными вентиляторами . Поставляется в собранном виде и полностью готов к установке в систему кондиционирования воздуха. Назначение вставаемых в пол или в подоконник конвекторов Qtherm HK Mini в создании теплового потока вдоль окон зимой и холодного потока в летний период. В конвекторах Qtherm HK Mini установлен высокоэффективный медно-алюминиевый теплообменник, работающий в 2-х трубной, системе подачи тепло-холодоносителя. Для сбора конденсата используется поддон с дренажным патрубком. Конвекторы Qtherm НК Mini оснащены поддоном с дренажным патрубком для сбора конденсата. Напряжение питания конвектора - 220 В. |
|
Корпус конвектора Varmann Qtherm HK Mini изготавливается из оцинкованной или из нержавеющей стали высокого качества. Поверхность корпуса , теплообменника и остальных деталей окрашены черной порошковой краской, повышенной прочности, что позволяет скрыть внутренние детали конвектора под решеткой.
Теплообменник конвектора съёмный.
Применение медных труб и алюминиевых пластин для изготовления теплообменника внутрипольного конвектора Варманн Ку Терм-ШК мини гарания долгого и безаварийного срока эксплуатации. Подключение конвектора при помощи присоединения G3/4" "евроконус".
Бортик, на который опирается решетка конвектора оклеен пористой резиной, исключающей шум при трении о корпус.
Договечность решётки конвектора Varmann Qtherm HK Mini обусловлена пружиной из из нержавеющей стали.

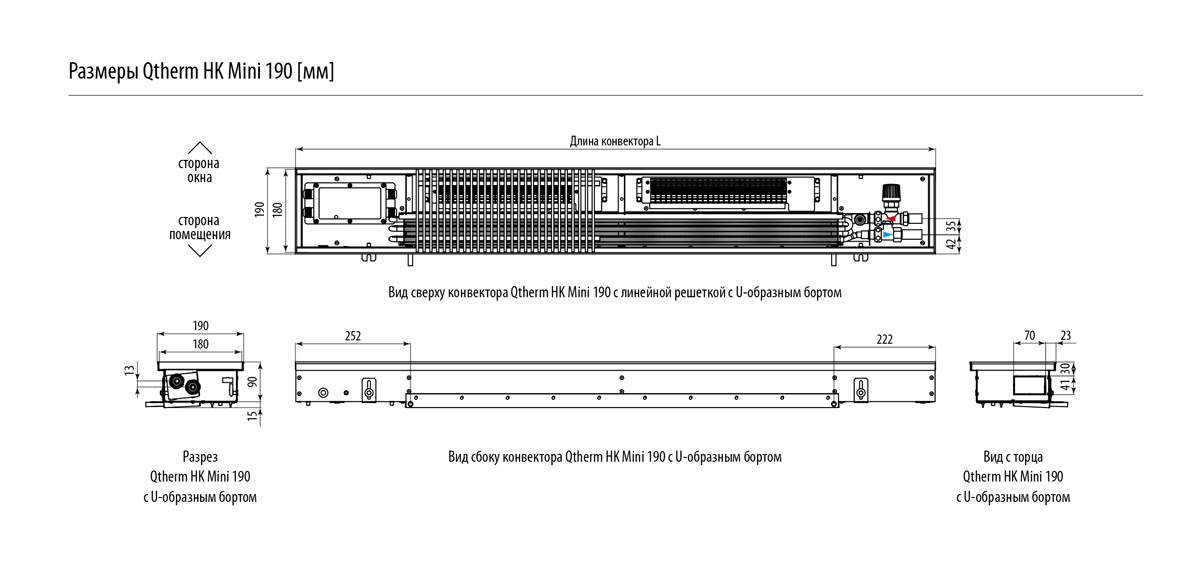

Конвектор имеет широкий ряд типоразмеров. Длина конвектора уточняется при заказе и может быть изготовленна с точностью до миллиметра.
Рамка для конвектора имеет два типа исполнения : из профиля U–образного и F–образного. Выбор типа рамки не влияет на стоимость конвектора. |
Технические характеристики |
|
Встраиваемый в пол Конвектор Варманн Varmann Qtherm HK Mini рассчитан на эксплуатацию в частном домостроении и высотных многоквартирных домах , возможна установка в однотрубную и в двухтрубную систему отопления. Рабочее давление теплоносителя до 16 бар (атм.); давление гидравлических испытаний конвектора – 25 бар (25 атм., кг/см.); максимальная рабочая температура теплоносителя – 130 °С. |
|
| |
|
|

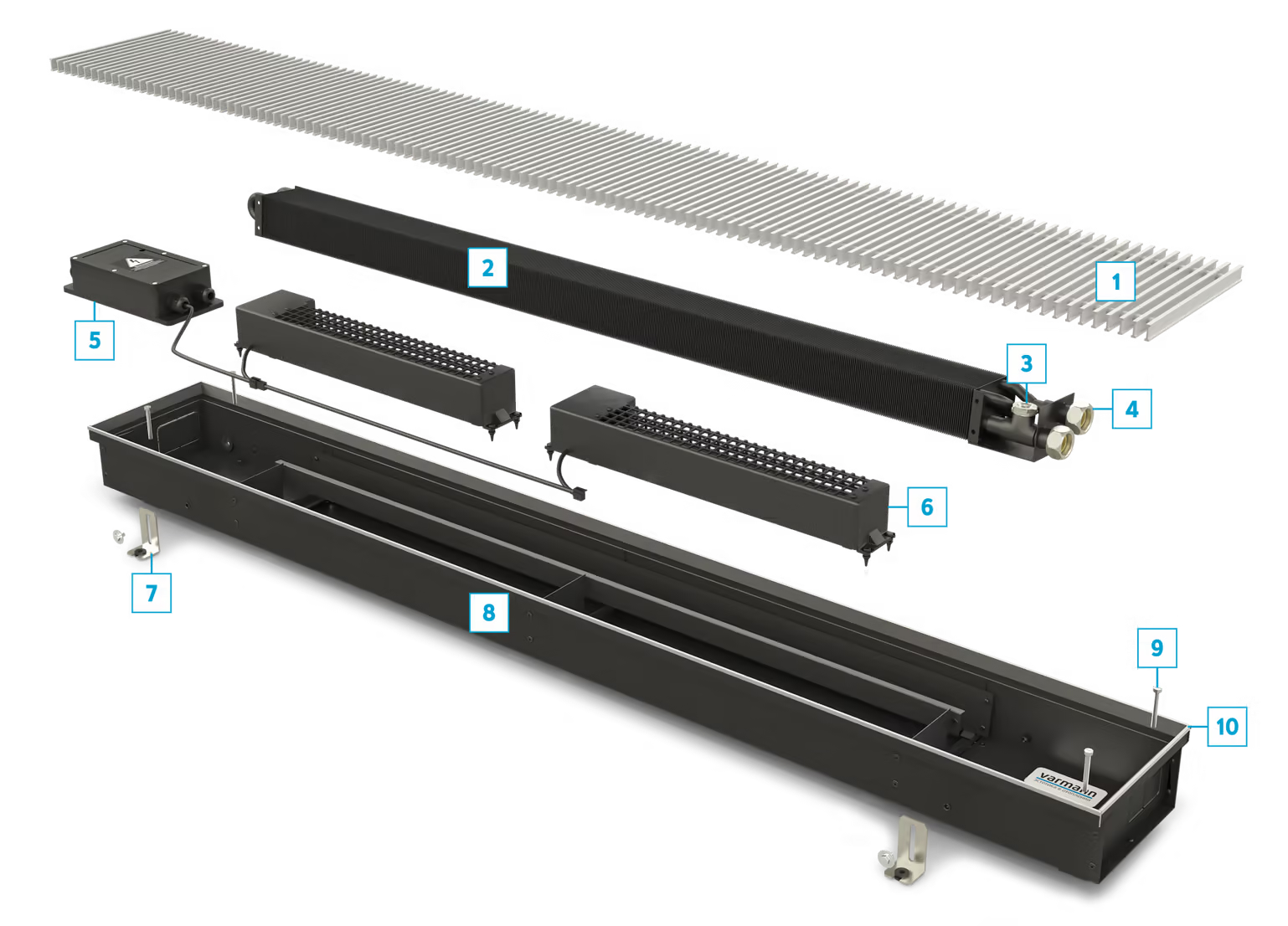

Особенности конструкции Варманн Qtherm HK Mini
 |
роликовая, либо линейная из анодированного алюминия, окрашенная в любой цвет по RAL, с фактурой мрамора, гранита, дерева или полированной нержавеющей стали
нового дизайна из медной трубы с алюминиевым пластинчатым оребрением с торцевым загибом, окрашен в цвет жёлоба, подключение g3/4" "евроконус"
3 - Воздухоспускной клапан
латунный, подключение G3/4" "евроконус" с накидными гайками с уплотнительным резиновым кольцом
микропроцессорный, с выполненным электромонтажом, возможностью подключения настенного регулятора, к системе "умный дом"
6 - Тангенциальные вентиляторы
с УС-двигателем 24В в защитных съемных кожухах, установлены на виброизоляторы
для фиксации корпуса конвектора к полу
из оцинкованной стали, окрашен порошковой краской в матовый чёрный или из нержавеющей стали с выламываемыми заглушками для возможности размещения трубной подводки с любой стороны конвектора
для регулирования конвектора в уровень пола при монтаже
по периметру конвектора из U или F - образного алюминиевого профиля, анодированный, окрашенный в цвет по RAl или с нанесением фактур дерева, мрамора, гранита в цвет решетки
|
| |
|
|
Комплектующие |
|
Материалы для скачивания |
Вентили на подающую линию VARMANN DN15, G3/4, тип 701301 (прямой) |
Вентили на подающую линию VARMANN DN15, G3/4, тип 701302 (угловой) |
Вентили на обратную линию VARMANN, DN15, G 3/4", тип 701312 (угловой) |
Вентили на обратную линию VARMANN, DN15, G 3/4", тип 701311 (прямой) |
Термоэлектрический сервопривод 220В тип 702361 |
Vаrmаnn Головка ручного привода, тип 702301 |
Настенный регулятор Varmann Vartronic, 703201 |
Настенный регулятор Varmann Vartronic, 703202 |
Блок питания varmann varpower тип 703702 |
Блок питания varmann varpower тип 703701 |
|
|
|
| |
|
|
|
» |
| |
|
|
