Система труб KAN-therm Inox |
 |
|
KAN-therm Inox - это современная комплексная инсталляционная система, состоящая из прецизионных труб и соединителей, производимых из высококачественной нержавеющей стали в диапазоне диаметров 15 - 168,3 мм.
Система предназначена для монтажа внутреннего оборудования отопления, охлаждения, водоснабжения, установок спринклерного пожаротушения, а также технологического оборудования.
Монтаж оборудования базируется на быстрой и простой технике „Press”, а именно, опрессовке соединителей на трубе. Герметичность соединений обеспечивает специальное уплотнение O-Ring (уплотнительное кольцо) из стойкого к высокой температуре каучука, а также трехточечная система обжима типа "M", что гарантирует долговременную и безаварийную эксплуатацию.
сайт производителя: http://ru.kan-therm.com
Достоинства системы KAN-therm Inox:
- быстрый и надежный монтаж системы, без применения открытого огня,
- большой диапазон диаметров труб и соединений от 12 до 108 мм,
- большой диапазон температуры работы от -20°C до 120°C,
- стойкость к воздействию высокого давления, до 16 бар,
- малое сопротивление потока в трубах и соединениях,
- возможность соединять трубы с системами из пластмассы KAN-therm,
- небольшой вес труб и соединений
- механическая выносливость,
- нет пожарной опасности во время монтажа и эксплуатации (класс воспламеняемости A),
- высокая эстетика инсталлированных систем,
- система сигнализации незапрессованных соединений.
|
Нержавеющие тонкостенные трубы
Для производства труб (тонкостенных, со швом) и соединителей используется легированная (нержавеющая) сталь хромо-никель-молибденовая X5CrNiMo 17 12 2 номер 1.4401 в соотв. DIN-EN 10088, AISI 316; хромо-никель-молибденовая сталь номер 1.4404, AISI 316L, а также легированная хромоникелевая сталь X5CrNi18-10 номер 1.4301 в соотв. DIN-EN 10088, AISI 304.
Нержавеющие тонкостенные трубы в своем химическом составе содержат молибдена (min 2,2%), что говорит о высокой стойкости к коррозии. В соответствии с постановлением EU 98, содержание никеля в сплаве не влечет за собой превышения допустимого уровня этого металла в питьевой воде (0,02 мг/л).
Размеры, удельная масса, водоемкость нержавеющих тонкостенных труб KAN-therm Inox:
| Нержавеющие тонкостенные трубы KAN-therm Inox (Трубы 1.4404) |
| DN |
Наружный диаметр
× толщина стенки |
Толщина стенки |
Внутренний диаметр |
Серия труб S |
Количество
трубы в отрезке |
Водоемкость |
| |
[мм × мм] |
[мм] |
[мм] |
[кг/м] |
[м] |
[л/м] |
| 10 |
12 × 1,0 |
1,0 |
10,0 |
0,270 |
6 |
0,080 |
| 12 |
15 × 1,0 |
1,0 |
13,0 |
0,352 |
6 |
0,133 |
| 15 |
18 × 1,0 |
1,0 |
16,0 |
0,427 |
6 |
0,201 |
| 20 |
22 × 1,2 |
1,2 |
19,6 |
0,627 |
6 |
0,302 |
| 25 |
28 × 1,2 |
1,2 |
25,6 |
0,808 |
6 |
0,514 |
| 32 |
35 × 1,5 |
1,5 |
32,0 |
1,263 |
6 |
0,804 |
| 40 |
42 × 1,5 |
1,5 |
39,0 |
1,527 |
6 |
1,194 |
| 50 |
54 × 1,5 |
1,5 |
51,0 |
1,979 |
6 |
2,042 |
| 65 |
76,1 × 2,0 |
2,0 |
72,1 |
3,725 |
6 |
4,080 |
| 80 |
88,9 × 2,0 |
2,0 |
84,9 |
4,368 |
6 |
5,660 |
| 100 |
108 × 2,0 |
2,0 |
104,0 |
5,328 |
6 |
8,490 |
| 125 |
139,7 × 2,6 |
2,6 |
134,5 |
6,879 |
6 |
14,208 |
| 150 |
168,3 × 2,6 |
2,6 |
163,1 |
8,287 |
6 |
20,893 |
| Нержавеющие тонкостенные трубы KAN-therm Inox (Трубы 1.4301) |
| DN |
Наружный диаметр
× толщина стенки |
Толщина стенки |
Внутренний диаметр |
Серия труб S |
Количество
трубы в отрезке |
Водоемкость |
| |
[мм × мм] |
[мм] |
[мм] |
[кг/м] |
[м] |
[л/м] |
| 10 |
12 × 1,0 |
1,0 |
10,0 |
0,270 |
6 |
0,080 |
| 12 |
15 × 1,0 |
1,0 |
13,0 |
0,352 |
6 |
0,133 |
| 15 |
18 × 1,0 |
1,0 |
16,0 |
0,427 |
6 |
0,201 |
| 20 |
22 × 1,2 |
1,2 |
19,6 |
0,627 |
6 |
0,302 |
| 25 |
28 × 1,2 |
1,2 |
25,6 |
0,808 |
6 |
0,514 |
| 32 |
35 × 1,5 |
1,5 |
32,0 |
1,263 |
6 |
0,804 |
| 40 |
42 × 1,5 |
1,5 |
39,0 |
1,527 |
6 |
1,194 |
| 50 |
54 × 1,5 |
1,5 |
51,0 |
1,979 |
6 |
2,042 |
| 65 |
76,1 × 2,0 |
2,0 |
72,1 |
3,725 |
6 |
4,080 |
| 80 |
88,9 × 2,0 |
2,0 |
84,9 |
4,368 |
6 |
5,660 |
| 100 |
108 × 2,0 |
2,0 |
104,0 |
5,328 |
6 |
8,490 |
| Трубы KAN-therm Inox (Трубы 1.4521) |
| DN |
Наружный диаметр
× толщина стенки |
Толщина стенки |
Внутренний диаметр |
Серия труб S |
Количество
трубы в отрезке |
Водоемкость |
| |
[мм × мм] |
[мм] |
[мм] |
[кг/м] |
[м] |
[л/м] |
| 12 |
15 × 1,0 |
1,0 |
13,0 |
0,352 |
6 |
0,133 |
| 15 |
18 × 1,0 |
1,0 |
16,0 |
0,427 |
6 |
0,201 |
| 20 |
22 × 1,2 |
1,2 |
19,6 |
0,627 |
6 |
0,302 |
| 25 |
28 × 1,2 |
1,2 |
25,6 |
0,808 |
6 |
0,514 |
| 32 |
35 × 1,5 |
1,5 |
32,0 |
1,263 |
6 |
0,804 |
| 40 |
42 × 1,5 |
1,5 |
39,0 |
1,527 |
6 |
1,194 |
| 50 |
54 × 1,5 |
1,5 |
51,0 |
1,979 |
6 |
2,042 |
Соединители

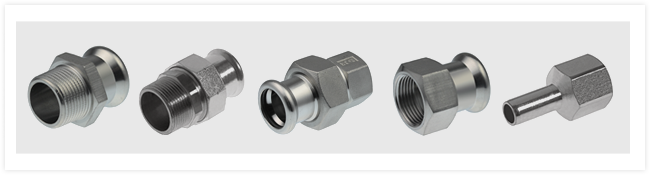

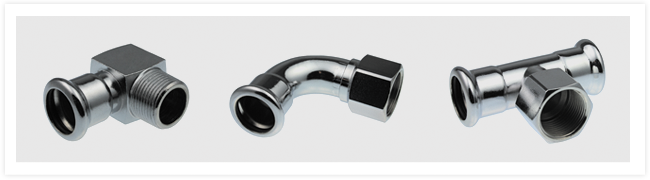

Имеются соединители press только под опрессовку (обжим) с уплотнением типа O-Ring либо со штуцерами под опрессовку и с внутренней или наружной резьбой в соотв. PN-EN10226-1:

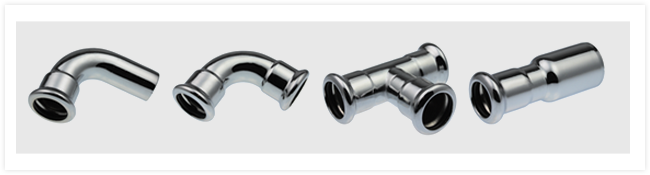

отводы, тройники, соединители,
соединители с внутренней и наружной резьбой, а также разъемные соединители,
фитинги для подключения приборов и арматуры,
Фитинги производятся из хромо-никель-молибденовой стали номер 1.4404, AISI 316L.
Уплотнительные прокладки типа O-Ring
Фитинги Press в Системе KAN-therm Inox стандартно снабжаются уплотнителями O-Ring из этилен-пропилен-диенового каучука EPDM, отвечающего требованиям PN-EN 681-1. В случае специфического применения отдельно поставляются O-Ring прокладки Viton.
Параметры работы и область применения этих уплотнительных колец приводится в таблице:
| Материал |
Цвет |
Параметры работы |
Применение |
EPDM
этилен-пропилен-диеновый каучук |
черный |
макс. рабочее давление: 16 бар
рабочая температура:
-20°C до 110°C
кратковременно: 120°C |
- система центрального отопления,
- система питьевого водоснабжения,
- система холодного и горячего водоснабжения,
- система с растворами гликоля,
- противопожарные системы,
- установки сжатого воздуха (без масел). |
FPM/Viton фторкаучук |
зеленый |
макс. рабочее давление: 16 бар
рабочая температура:
-30°C до 180°C
кратковременно: 230°C |
- солнечные системы,
- системы сжатого воздуха,
- системы на жидком топливе,
- системы на растительном масле. |
FPM/Viton
фторкаучук |
серый |
макс. рабочее давление: 5 бар
рабочая температура:
до 150 °C
кратковременно: 180°C |
- системы парового отопления (диапазон диаметров 15-54 мм). |
Bсе фитинги Системы KAN-therm Inox в сфере диаметров 12-108 мм имеют функции LBP (сигнализация не запрессованных соединений - "не запрессованный неплотный" LBP-Leak Before Press).

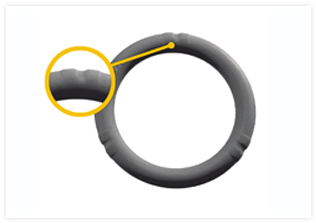

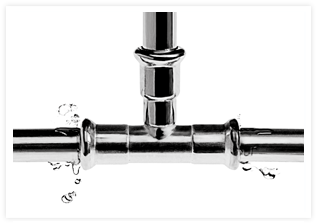

В сфере диаметров 12-54 мм функция осуществляется путем применения специальной конструкции О-Рингов. Благодаря специальным канавкам О-Ринги LBP обеспечивают оптимальную контроль соединений во время испытания давлени я. Не запрессованные соединения являются неплотными и поэтому легко определить их месторасположение.
При диаметрах 76,1-108 мм функция LBP осуществляется путем применения соответствующей конструкции фитинга (овализация патрубка).
Прочность О-Рингов системы Steel была исследована институтом DVGW. Проведенные тесты показали, что их жизнеспособность не должна быть более короткой чем 50 лет.
Область применения:
Системы центрального отопления, а также горячего и холодного водоснабжения (ВНИМАНИЕ!!! Трубы из стали 1.4301 - не допускаются к применению в системах водоснабжения),
- противопожарные системы,
- промышленное оборудование,
- установки сжатого воздуха,
- системы водяного охлаждения,
- тепловые насосы,
- солнечные системы.
Максимальная температура работы (без временных ограничений) составляет 110°C, а при использовании уплотнения типа O-Ring Viton может достигать 180°C при давлении, не превышающем 16 бар.
|
