Система труб KAN-therm Steel |
 |
|

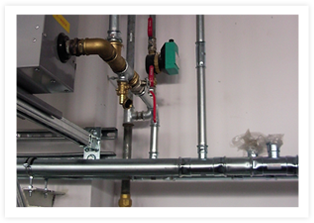

KAN-therm Steel - это современная комплексная инсталляционная система, состоящая из прецизионных труб и соединителей, производимых из высококачественной углеродистой стали (покрытых снаружи антикоррозийным слоем цинка) в диапазоне диаметров 12 - 108 мм.
Система предназначена для внутренних систем отопления и охлаждения закрытого типа.
Монтаж оборудования базируется на быстрой и простой технике „Press”, а именно, опрессовке соединителей на трубе. Герметичность соединений обеспечивает специальное уплотнение O-Ring (уплотнительное кольцо) из стойкого к высокой температуре каучука, а также трехточечная система обжима типа "M", что гарантирует долговременную и безаварийную эксплуатацию. сайт производителя: http://ru.kan-therm.com
Особенности системы KAN-therm Steel
- быстрый и надежный монтаж оборудования без применения сварки,
- большой диапазон диаметров труб и соединителей от 12 до 108 мм,
- широкий диапазон рабочих температур от -20°C до 120°C,
- стойкость к высокому давлению, до 16 бар,
- малые сопротивления потоку в трубах и соединителях,
- возможность комбинирования с полимерными системами KAN-therm,
- небольшой вес труб и соединителей,
- механическая прочность,
- отсутствие пожароопасности в процессе монтажа и эксплуатации (класс горючести A),
- высокая эстетичность выполненного оборудования,
- система сигнализации о неопрессованных соединениях.
|
Трубы:
Для производства труб (тонкостенных, со швом) и соединителей используется низкоуглеродистая сталь (RSt 34-2) материал номер 1.0034 в соотв. PNEN 10305-3., оцинкованная снаружи гальваническим способом (Fe/Zn 88) с дополнительной пассивацией слоем хрома. Слой цинка толщиной 8-15 мкм наносится методом горячего цинкования, что обеспечивает надежное сцепление его со стенкой трубы даже в процессе сгибания. На время транспортировки и складирования трубы дополнительно защищаются изнутри масляным покрытием, нанесенным термическим способом.
Размеры, удельная масса, водоемкость труб KAN-therm Steel:
| Трубы KAN-therm Steel |
| DN |
Наружный диаметр
× толщина стенки |
Толщина стенки |
Внутренний диаметр |
Удельная масса |
Количество трубы в отрезке |
Водоемкость |
| |
[мм × мм] |
[мм] |
[мм] |
[кг/м] |
[м] |
[л/м] |
| 10 |
12 x 12 |
1,2 |
9,6 |
0,350 |
6 |
0,072 |
| 12 |
15 × 1,2 |
1,2 |
12,6 |
0,409 |
6 |
0,125 |
| 15 |
18 × 1,2 |
1,2 |
15,6 |
0,498 |
6 |
0,192 |
| 20 |
22 × 1,5 |
1,5 |
19,0 |
0,759 |
6 |
0,284 |
| 25 |
28 × 1,5 |
1,5 |
25,0 |
0,982 |
6 |
0,491 |
| 32 |
35 × 1,5 |
1,5 |
32,0 |
1,241 |
6 |
0,804 |
| 40 |
42 × 1,5 |
1,5 |
39,0 |
1,500 |
6 |
1,194 |
| 50 |
54 × 1,5 |
1,5 |
51,0 |
1,945 |
6 |
2,042 |
| 60 |
64 × 1,5 |
1,5 |
61,0 |
2,31 |
6 |
2,922 |
| 60 |
66,7 × 1,5 |
1,5 |
63,7 |
2,41 |
6 |
3,187 |
| 65 |
76,1 × 2,0 |
2,0 |
72,1 |
3,659 |
6 |
4,080 |
| 80 |
88,9 × 2,0 |
2,0 |
84,9 |
4,292 |
6 |
5,660 |
| 100 |
108 × 2,0 |
2,0 |
104,0 |
5,235 |
6 |
8,490 |
Соединители:
Имеются соединители press только под опрессовку (обжим) с уплотнением типа O-Ring либо со штуцерами под опрессовку и с внутренней или наружной резьбой в соотв. PN-EN10226-1:
отводы, тройники, соединители,
соединители с внутренней и наружной резьбой, а также разъемные соединители,
фитинги для подключения приборов.
Соединители изготавливаются из низкоуглеродистой стали (RSt 34-2) материал номер 1.0034 в соотв. PN-EN 10305-3., оцинкованной гальваническим способом (Fe/Zn 88) слоем толщиной 8-15 мкм. Слой цинка наносится методом горячего цинкования с дополнительной пассивацией слоем хрома.
Уплотнительные прокладки типа O-Ring
Фитинги Press в Системе KAN-therm Steel стандартно снабжаются уплотнителями O-Ring из этилен-пропилен-диенового каучука EPDM, отвечающего требованиям PN-EN 681-1. В случае специфического применения отдельно поставляются O-Ring прокладки Viton.
Параметры работы и область применения этих уплотнительных колец приводится в таблице:
| Материал |
Цвет |
Параметры работы |
Применение |
EPDM
этилен-пропилен-диеновый каучук |
черный |
макс. рабочее давление: 16 бар
рабочая температура:
-20°C до 110°C
кратковременно: 120°C |
- система центрального отопления,
- система питьевого водоснабжения,
- система холодного и горячего водоснабжения,
- система с растворами гликоля,
- противопожарные системы,
- установки сжатого воздуха (без масел). |
FPM/Viton фторкаучук |
зеленый |
макс. рабочее давление: 16 бар
рабочая температура:
-30°C до 180°C
кратковременно: 230°C |
- солнечные системы,
- системы сжатого воздуха,
- системы на жидком топливе,
- системы на растительном масле. |
FPM/Viton
фторкаучук |
серый |
макс. рабочее давление: 5 бар
рабочая температура:
до 150 °C
кратковременно: 180°C |
- системы парового отопления (диапазон диаметров 15-54 мм). |
Прочность прокладок O-Ring Систем Inox и Steel была испытана институтом DVGW. Из проведенных тестов следует, что их долговечность должна быть не менее 50 лет.

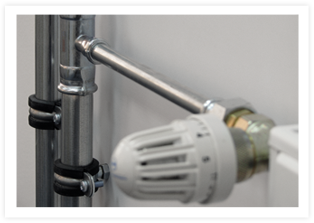

Область применения
- системы отопления закрытого типа (не следует применять для систем холодного, горячего водоснабжения и циркуляции),
- системы водяного охлаждения.
Относительно других типов применения, выходящих за рамки отоплений закрытого типа, следует консультироваться с фирмой KAN.
Параметры работы Системы KAN-therm Steel
Максимальная температура работы (без временных ограничений) составляет 110°C, а при использовании уплотнения типа O-Ring Viton может достигать 180°C при давлении, не превышающем 16 бар.
|
