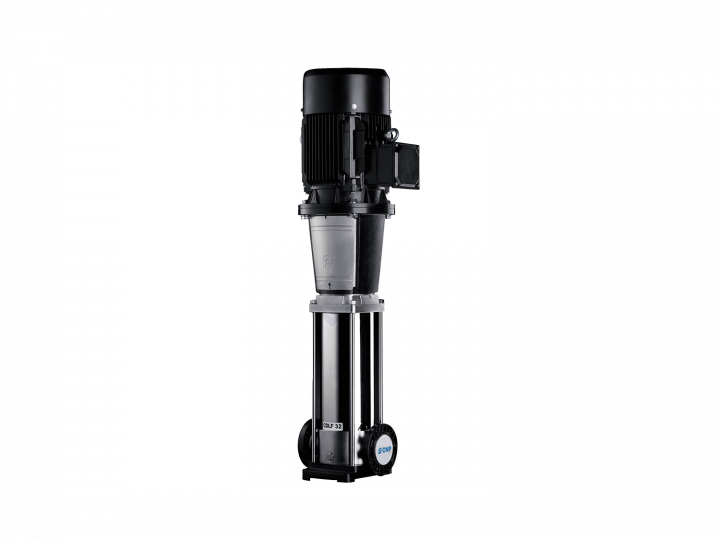

CDL, CDLF — Вертикальные многоступенчатые насосы

ВНИМАНИЕ: Насосы CDL ≤7.5KW - Тип Двигателя В14

Насосы серии CDL/CDLF – изделия универсального назначения. Используются для перекачивания различных жидкостей, включая воду и разного рода технологические жидкости в широком диапазоне значений температуры, подачи, напора и химического состава перекачиваемой среды.

CDL(корпус из чугуна) применяется для подачи не агрессивной жидкости.

CDLF(AISI 304 , 316) используется для перекачки слабых растворов кислот и щелочей, растворов масел, нефтепродуктов, спиртов и т.д.

Исполнение L (с резьбой) только для насосов серии CDLF

ПРИМЕНЕНИЕ:

1. Повышение давления воды: фильтрация и перекачка воды в системах водоснабжения, повышение давления в магистральном трубопроводе, повышение давления в системах водоснабжения высотных зданий.
2. Промышленное повышение давления: системы водоснабжения для технологических целей, моечные установки высокого давления, противопожарные установки,.
3. Подача промышленной жидкости: системы охлаждения и системы кондиционирования воздуха, системы питания паровых котлов и перекачка конденсата, системы охлаждения инструмента металлорежущих станков (подача смазочно-охлаждающей эмульсии) и т.д.
4. Очистка воды: системы ультрафильтрации, установки обратного осмоса, нефтеперегонные установки, сепараторы.
5. Орошение: полив сельскохозяйственных земель, капельное орошение, дождевальные установки.

Обозначение

ОСОБЕННОСТИ КОНСТРУКЦИИ:

Насосы серии CDL – вертикальные многоступенчатые центробежные насосы высокого напора с нормальным всасыванием с патрубком типа «in-line». Двигатель и насосная часть располагаются вертикально. Насос состоит из рабочих ступеней (колесо рабочее, диффузор), установленных в цилиндрический корпус и соединенных при помощи стяжных болтов совместно с основанием или плитой и головной частью.

Патрубок, впускные и выпускные камеры могут иметь исполнения  из чугуна или нержавеющей стали в зависимости от применения или перекачиваемой рабочей жидкости. Насос может поставляться с контроллером с частотным регулированием, что позволяет управлять подачей насоса, следить за давлением и температурой, управлять задержкой включения и выключения насоса.

CDL (корпус из чугуна) применяется для подачи не агрессивной жидкости.

CDLF (AISI 304 , 316) используется для перекачки слабых растворов кислот и щелочей, растворов масел, нефтепродуктов, спиртов и т.д.

Исполнение L (с резьбой) только для насосов серии CDLF.

Вертикальное расположение двигателя и насосной части. Впускной и выпускной патрубки находятся на одной оси. Вал двигателя соединяется с валом насоса через муфту. Насос состоит из рабочих ступеней (колесо рабочее, диффузор), установленных в цилиндрический корпус и соединенных при помощи стяжных болтов совместно с основанием или плитой и головной частью. Картриджное торцевое уплотнение.

Насосы могут поставляться со шкафом управления, обеспечивающим защиту от “сухого хода”, несовпадения, выпадания фаз и перегрузки. По запросу частотное регулирования двигателя.

ПЕРЕКАЧИВАЕМЫЕ ЖИДКОСТИ:

Чистые, не взрывоопасные жидкости (без взрыво-защищенного двигателя), не содержащие абразивных, твердых или волокнистых примесей.Не агрессивных к применяемому в конструкции насоса материалу.

ДИАПАЗОН ХАРАКТЕРИСТИК:

• Макс. производительность: 240 м³/ч
• Макс. напор: 305 м
• Мощность: до 110 кВт
• Высота над уровнем моря: до 1000 м (выше по запросу)
• Температура окружающей среды: до +40 °С (более высокая температура по запросу)
• Максимальное давление корпуса не менее 16 бар (более высокое давление по запросу)

ТЕМПЕРАТУРА ЖИДКОСТИ:

• Стандартное исполнение: -15 °С ~ +70 °С
• Высокотемпературное исполнение: до +120°С

ДВИГАТЕЛЬ:

Стандартный асинхронный двигатель;

Класс энергоэффективности IE 2 (IE 3 по запросу);

Степень защиты: IP55;

Класс изоляции: F;

Стандартное напряжение:

— однофазное исполнение 220-230 В;
— трехфазное исполнение 200-220 / 346-380 В; 220-240 / 380-415 В; 380-415 В.



Чистые, не взрывоопасные жидкости (без взрыво-защищенного двигателя), не содержащие абразивных, твердых или волокнистых примесей. Не агрессивных к применяемому в конструкции насоса материалу.

• Макс. производительность: 240 м³/ч;
• Макс. напор: 305 м;
• Мощность: до 110 кВт;
• Высота над уровнем моря: до 1000 м (выше по запросу);
• Температура окружающей среды: до +40 °С (более высокая температура по запросу);
• Максимальное давление корпуса не менее 16 бар (более высокое давление по запросу).
