Стальной трубчатый радиатор Irsap TESI 4-5-6 BENCH ВЕРТИКАЛЬНЫЙ
 |
ЦВЕТОВЫЕ ИСПОЛНЕНИЯ  |

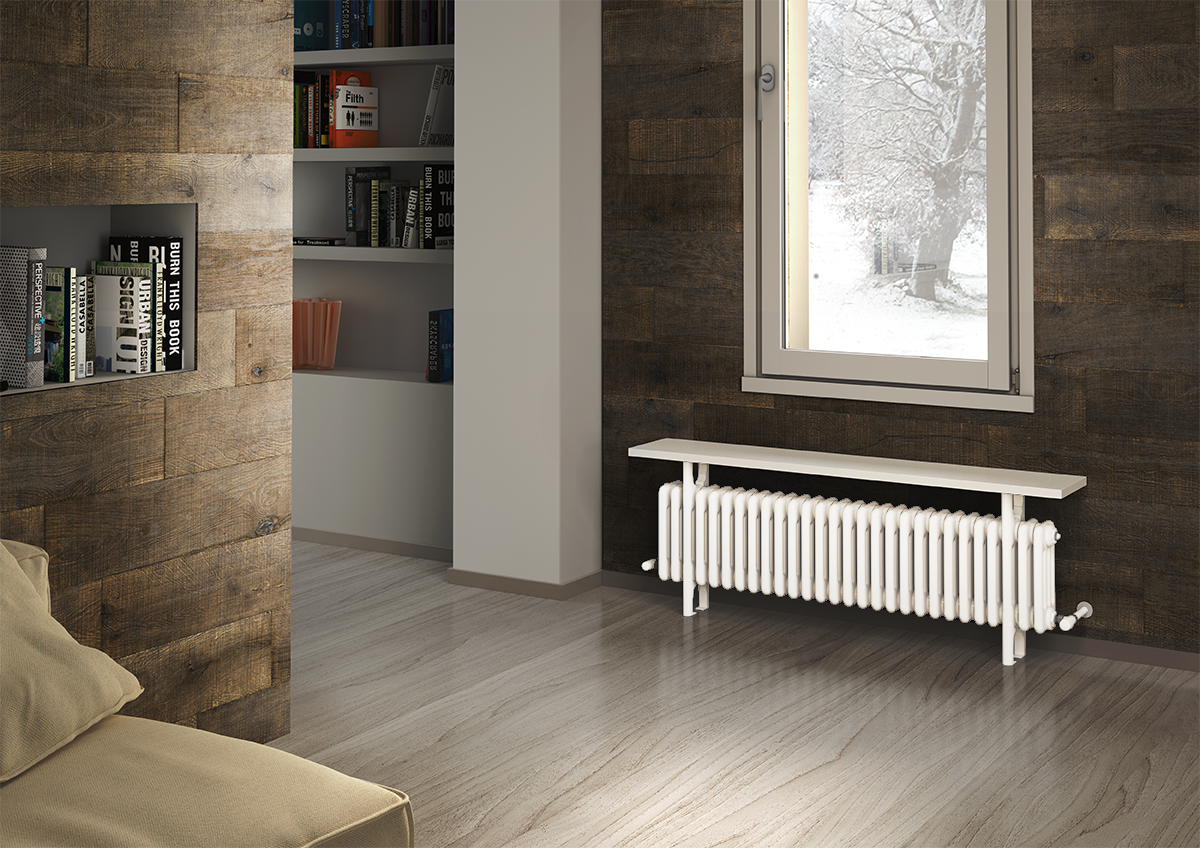

Радиатор Irsap TESI 4-5-6 BENCH ВЕРТИКАЛЬНЫЙ
TESI BENCH ВЕРТИКАЛЬНЫЙ - это специальная версия классического трубчатого радиатора Tesi. Он состоит из трубок (от 4 дo 6) и следующего количества секций: 22, 28, 32, 36, 38, 45, 52. Длина варьируется от 1014 мм дo 2364 мм, высота составляет 300 мм. Идеален для монтажа в частных или в общественных помещениях (спортзал, больница, школа...). Поставляется без скамейки.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- трубы из листовой стали диаметром 25 мм
- коллекторы из листовой штампованной стали
- длина секции 45 мм
- резьба на верхних и нижних краях коллектора 1/4” G справа и слева
- установлены стандартные заглушки 1/2”
- макс. рабочее давление 10 бар
- макс. рабочая температура 95°C
- cтандартное подключение - код 02
| Модель |
Глубина(мм) |
Высота(мм) |
Ширина(мм) |
Межось(мм) |
Вес(кг) |
Объем(л) |
Δt=60°C(Вт) |
Δt=50°C(Вт) |
Δt=40°C(Вт) |
Δt=30°C(Вт) |
Δt=20°C(Вт) |
Экспонента |
| RR4 |
| 4C 300 эл. 22 |
142,0 |
304 |
1014 |
235 |
19,50 |
16,90 |
1.163,8 |
926,2 |
699,6 |
486,2 |
292,6 |
1,258 |
| 4C 300 эл. 28 |
142,0 |
304 |
1284 |
235 |
24,90 |
21,60 |
1.481,2 |
1.178,8 |
890,4 |
618,8 |
372,4 |
1,258 |
| 4C 300 эл. 32 |
142,0 |
304 |
1464 |
235 |
28,40 |
24,60 |
1.692,8 |
1.347,2 |
1.017,6 |
707,2 |
425,6 |
1,258 |
| 4C 300 эл. 36 |
142,0 |
304 |
1644 |
235 |
32,00 |
27,70 |
1.904,4 |
1.515,6 |
1.144,8 |
795,6 |
478,8 |
1,258 |
| 4C 300 эл. 38 |
142,0 |
304 |
1734 |
235 |
33,70 |
29,30 |
2.010,2 |
1.599,8 |
1.208,4 |
839,8 |
505,4 |
1,258 |
| 4C 300 эл. 45 |
142,0 |
304 |
2049 |
235 |
40,00 |
34,60 |
2.380,5 |
1.894,5 |
1.431,0 |
994,5 |
598,5 |
1,258 |
| 4C 300 эл. 52 |
142,0 |
304 |
2364 |
235 |
46,20 |
40,00 |
2.750,8 |
2.189,2 |
1.653,6 |
1.149,2 |
691,6 |
1,258 |
| RR5 |
| 5C 300 эл. 22 |
180,0 |
304 |
1014 |
235 |
26,60 |
20,70 |
1.427,8 |
1.130,8 |
851,4 |
589,6 |
352,0 |
1,276 |
| 5C 300 эл. 28 |
180,0 |
304 |
1284 |
235 |
33,80 |
26,30 |
1.817,2 |
1.439,2 |
1.083,6 |
750,4 |
448,0 |
1,276 |
| 5C 300 эл. 32 |
180,0 |
304 |
1464 |
235 |
38,60 |
30,10 |
2.076,8 |
1.644,8 |
1.238,4 |
857,6 |
512,0 |
1,276 |
| 5C 300 эл. 36 |
180,0 |
304 |
1644 |
235 |
43,50 |
33,80 |
2.336,4 |
1.850,4 |
1.393,2 |
964,8 |
576,0 |
1,276 |
| 5C 300 эл. 38 |
180,0 |
304 |
1734 |
235 |
45,90 |
35,70 |
2.466,2 |
1.953,2 |
1.470,6 |
1.018,4 |
608,0 |
1,276 |
| 5C 300 эл. 45 |
180,0 |
304 |
2049 |
235 |
54,30 |
42,30 |
2.920,5 |
2.313,0 |
1.741,5 |
1.206,0 |
720,0 |
1,276 |
| 5C 300 эл. 52 |
180,0 |
304 |
2364 |
235 |
62,80 |
48,90 |
3.374,8 |
2.672,8 |
2.012,4 |
1.393,6 |
832,0 |
1,276 |
| RR6 |
| 6C 300 эл. 22 |
218,0 |
304 |
1014 |
235 |
31,80 |
24,60 |
1.689,6 |
1.335,4 |
1.001,0 |
690,8 |
409,2 |
1,293 |
| 6C 300 эл. 28 |
218,0 |
304 |
1284 |
235 |
40,40 |
31,40 |
2.150,4 |
1.699,6 |
1.274,0 |
879,2 |
520,8 |
1,293 |
| 6C 300 эл. 32 |
218,0 |
304 |
1464 |
235 |
46,20 |
35,80 |
2.457,6 |
1.942,4 |
1.456,0 |
1.004,8 |
595,2 |
1,293 |
| 6C 300 эл. 36 |
218,0 |
304 |
1644 |
235 |
52,00 |
40,30 |
2.764,8 |
2.185,2 |
1.638,0 |
1.130,4 |
669,6 |
1,293 |
| 6C 300 эл. 38 |
218,0 |
304 |
1734 |
235 |
54,90 |
42,60 |
2.918,4 |
2.306,6 |
1.729,0 |
1.193,2 |
706,8 |
1,293 |
| 6C 300 эл. 45 |
218,0 |
304 |
2049 |
235 |
65,00 |
50,40 |
3.456,0 |
2.731,5 |
2.047,5 |
1.413,0 |
837,0 |
1,293 |
| 6C 300 эл. 52 |
218,0 |
304 |
2364 |
235 |
75,10 |
58,20 |
3.993,6 |
3.156,4 |
2.366,0 |
1.632,8 |
967,2 |
1,293 |
(*) Высокая эффективность радиаторов Tesi Bench производства Irsap, при проектировке систем пониж. температуры, позволяет задавать идеальное значение ∆t при 30°C.
В случае ∆t, отличающейся от 60°C, пересчитывать по формуле: Q=Qn (∆t / 60)n
|
