Стальной трубчатый радиатор Irsap TESI 3-4-5-6 BENCH ГОРИЗОНТАЛЬНЫЙ
 |
ЦВЕТОВЫЕ ИСПОЛНЕНИЯ  |

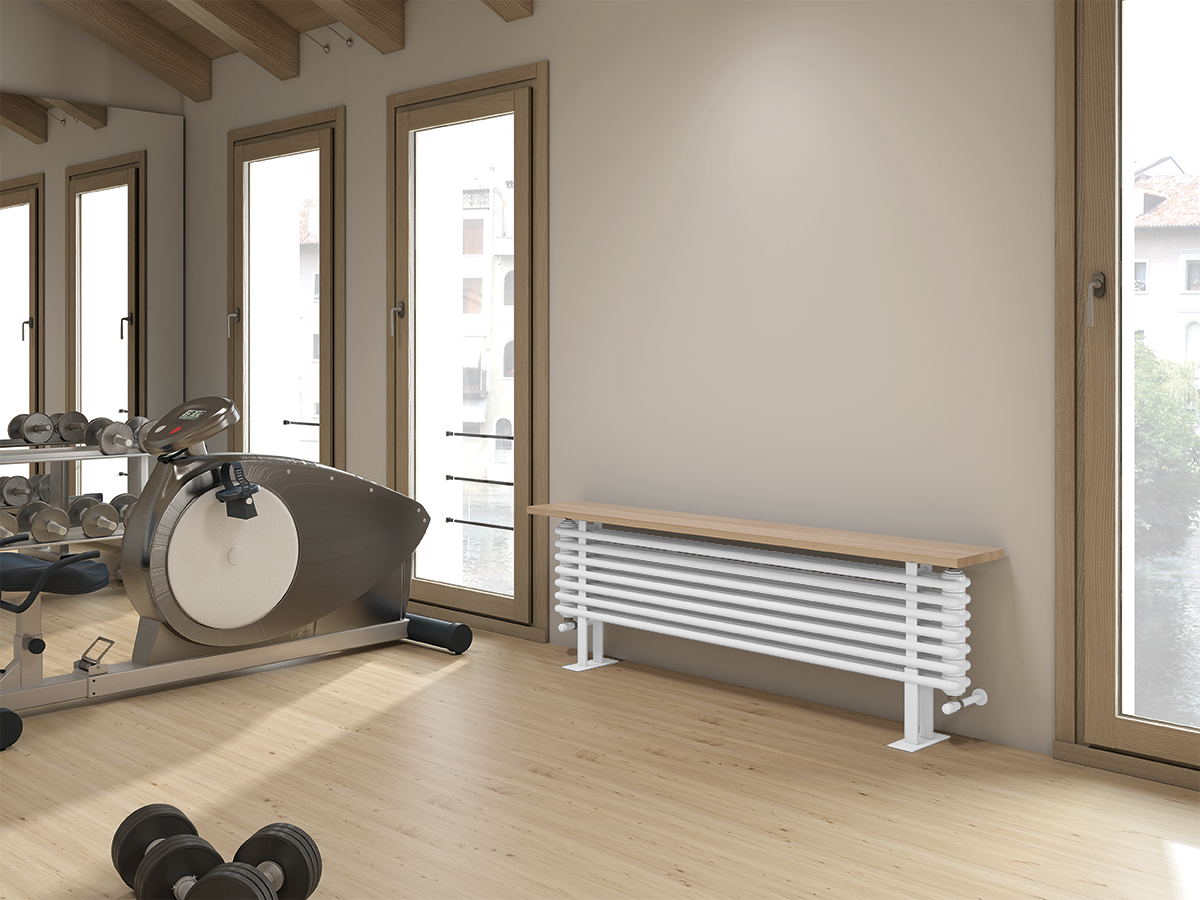

Радиатор Irsap TESI 3-4-5-6 BENCH ГОРИЗОНТАЛЬНЫЙ
TESI BENCH ГОРИЗОНТАЛЬНЫЙ это специальная версия классического трубчатого радиатора Tesi. Он состоит из трубок (от 3 дo 6) и следующего количества секций: 4, 5, 6, 7, 8. Поставляется без скамейки. Для модели Tesi Bench горизонтальный длиной 1200 и 1500 мм - 2 кронштейна; для модели Tesi Bench горизонтальный длиной 1800, 2000, 2200 и 2500 мм - 3 кронштейна.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- трубы из листовой стали диаметром 25 мм
- коллекторы из листовой штампованной стали
- длина секций 45 мм
- резьба на верхних и нижних краях коллектора 1/4” G справа и слева
- установлены стандартные заглушки 1/2”
- макс. рабочее давление 10 бар
- макс. рабочая температура 95°C
- Стандартное подключение - код 02
| Модель |
Глубина(мм) |
Высота(мм) |
Ширина(мм) |
Межось(мм) |
Вес(кг) |
Объем(л) |
Δt=60°C(Вт) |
Δt=50°C(Вт) |
Δt=40°C(Вт) |
Δt=30°C(Вт) |
Δt=20°C(Вт) |
Экспонента |
| RR3 |
| 3C 1200 эл. 04 |
101,0 |
204 |
1202 |
1135 |
10,50 |
6,70 |
584,0 |
459,2 |
342,0 |
233,6 |
136,8 |
1,322 |
| 3C 1500 эл. 04 |
101,0 |
204 |
1502 |
1435 |
13,10 |
8,10 |
722,4 |
566,8 |
421,2 |
287,2 |
167,6 |
1,330 |
| 3C 1800 эл. 04 |
101,0 |
204 |
1802 |
1735 |
15,80 |
9,50 |
860,4 |
675,6 |
502,8 |
343,2 |
200,8 |
1,325 |
| 3C 2000 эл. 04 |
101,0 |
204 |
2002 |
1935 |
17,50 |
10,50 |
952,4 |
748,8 |
558,0 |
382,0 |
224,0 |
1,318 |
| 3C 2200 эл. 04 |
101,0 |
204 |
2202 |
2135 |
19,30 |
11,40 |
1.044,8 |
822,8 |
614,0 |
421,2 |
247,6 |
1,310 |
| 3C 2500 эл. 04 |
101,0 |
204 |
2502 |
2435 |
21,90 |
12,90 |
1.184,8 |
934,8 |
699,6 |
481,6 |
284,4 |
1,299 |
| 3C 1200 эл. 05 |
101,0 |
249 |
1202 |
1135 |
13,10 |
8,30 |
730,0 |
574,0 |
427,5 |
292,0 |
171,0 |
1,322 |
| 3C 1500 эл. 05 |
101,0 |
249 |
1502 |
1435 |
16,40 |
10,10 |
903,0 |
708,5 |
526,5 |
359,0 |
209,5 |
1,330 |
| 3C 1800 эл. 05 |
101,0 |
249 |
1802 |
1735 |
19,70 |
11,90 |
1.075,5 |
844,5 |
628,5 |
429,0 |
251,0 |
1,325 |
| 3C 2000 эл. 05 |
101,0 |
249 |
2002 |
1935 |
21,90 |
13,10 |
1.190,5 |
936,0 |
697,5 |
477,5 |
280,0 |
1,318 |
| 3C 2200 эл. 05 |
101,0 |
249 |
2202 |
2135 |
24,10 |
14,30 |
1.306,0 |
1.028,5 |
767,5 |
526,5 |
309,5 |
1,310 |
| 3C 2500 эл. 05 |
101,0 |
249 |
2502 |
2435 |
27,40 |
16,10 |
1.481,0 |
1.168,5 |
874,5 |
602,0 |
355,5 |
1,299 |
| 3C 1200 эл. 06 |
101,0 |
294 |
1202 |
1135 |
15,70 |
10,00 |
876,0 |
688,8 |
513,0 |
350,4 |
205,2 |
1,322 |
| 3C 1500 эл. 06 |
101,0 |
294 |
1502 |
1435 |
19,70 |
12,10 |
1.083,6 |
850,2 |
631,8 |
430,8 |
251,4 |
1,330 |
| 3C 1800 эл. 06 |
101,0 |
294 |
1802 |
1735 |
23,60 |
14,30 |
1.290,6 |
1.013,4 |
754,2 |
514,8 |
301,2 |
1,325 |
| 3C 2000 эл. 06 |
101,0 |
294 |
2002 |
1935 |
26,30 |
15,70 |
1.428,6 |
1.123,2 |
837,0 |
573,0 |
336,0 |
1,318 |
| 3C 2200 эл. 06 |
101,0 |
294 |
2202 |
2135 |
28,90 |
17,20 |
1.567,2 |
1.234,2 |
921,0 |
631,8 |
371,4 |
1,310 |
| 3C 2500 эл. 06 |
101,0 |
294 |
2502 |
2435 |
32,80 |
19,30 |
1.777,2 |
1.402,2 |
1.049,4 |
722,4 |
426,6 |
1,299 |
| 3C 1200 эл. 07 |
101,0 |
339 |
1202 |
1135 |
18,40 |
11,70 |
1.022,0 |
803,6 |
598,5 |
408,8 |
239,4 |
1,322 |
| 3C 1500 эл. 07 |
101,0 |
339 |
1502 |
1435 |
23,00 |
14,10 |
1.264,2 |
991,9 |
737,1 |
502,6 |
293,3 |
1,330 |
| 3C 1800 эл. 07 |
101,0 |
339 |
1802 |
1735 |
27,60 |
16,70 |
1.505,7 |
1.182,3 |
879,9 |
600,6 |
351,4 |
1,325 |
| 3C 2000 эл. 07 |
101,0 |
339 |
2002 |
1935 |
30,60 |
18,30 |
1.666,7 |
1.310,4 |
976,5 |
668,5 |
392,0 |
1,318 |
| 3C 2200 эл. 07 |
101,0 |
339 |
2202 |
2135 |
33,70 |
20,00 |
1.828,4 |
1.439,9 |
1.074,5 |
737,1 |
433,3 |
1,310 |
| 3C 2500 эл. 07 |
101,0 |
339 |
2502 |
2435 |
38,30 |
22,50 |
2.073,4 |
1.635,9 |
1.224,3 |
842,8 |
497,7 |
1,299 |
| 3C 1200 эл. 08 |
101,0 |
384 |
1202 |
1135 |
21,00 |
13,40 |
1.168,0 |
918,4 |
684,0 |
467,2 |
273,6 |
1,322 |
| 3C 1500 эл. 08 |
101,0 |
384 |
1502 |
1435 |
26,20 |
16,20 |
1.444,8 |
1.133,6 |
842,4 |
574,4 |
335,2 |
1,330 |
| 3C 1800 эл. 08 |
101,0 |
384 |
1802 |
1735 |
31,50 |
19,00 |
1.720,8 |
1.351,2 |
1.005,6 |
686,4 |
401,6 |
1,325 |
| 3C 2000 эл. 08 |
101,0 |
384 |
2002 |
1935 |
35,00 |
21,00 |
1.904,8 |
1.497,6 |
1.116,0 |
764,0 |
448,0 |
1,318 |
| 3C 2200 эл. 08 |
101,0 |
384 |
2202 |
2135 |
38,50 |
22,90 |
2.089,6 |
1.645,6 |
1.228,0 |
842,4 |
495,2 |
1,310 |
| 3C 2500 эл. 08 |
101,0 |
384 |
2502 |
2435 |
43,80 |
25,80 |
2.369,6 |
1.869,6 |
1.399,2 |
963,2 |
568,8 |
1,299 |
| RR4 |
| 4C 1200 эл. 04 |
139,0 |
204 |
1202 |
1135 |
14,10 |
8,80 |
759,2 |
595,2 |
442,0 |
300,8 |
175,2 |
1,335 |
| 4C 1500 эл. 04 |
139,0 |
204 |
1502 |
1435 |
17,60 |
10,70 |
930,4 |
730,4 |
543,2 |
370,8 |
216,4 |
1,328 |
| 4C 1800 эл. 04 |
139,0 |
204 |
1802 |
1735 |
21,10 |
12,60 |
1.099,6 |
864,0 |
643,6 |
440,0 |
257,6 |
1,321 |
| 4C 2000 эл. 04 |
139,0 |
204 |
2002 |
1935 |
23,40 |
13,90 |
1.210,8 |
952,4 |
710,0 |
486,0 |
285,2 |
1,317 |
| 4C 2200 эл. 04 |
139,0 |
204 |
2202 |
2135 |
25,80 |
15,20 |
1.321,2 |
1.040,0 |
776,0 |
532,0 |
312,4 |
1,312 |
| 4C 2500 эл. 04 |
139,0 |
204 |
2502 |
2435 |
29,30 |
17,10 |
1.486,0 |
1.171,2 |
875,2 |
600,8 |
354,0 |
1,306 |
| 4C 1200 эл. 05 |
139,0 |
249 |
1202 |
1135 |
17,60 |
11,00 |
949,0 |
744,0 |
552,5 |
376,0 |
219,0 |
1,335 |
| 4C 1500 эл. 05 |
139,0 |
249 |
1502 |
1435 |
22,00 |
13,40 |
1.163,0 |
913,0 |
679,0 |
463,5 |
270,5 |
1,328 |
| 4C 1800 эл. 05 |
139,0 |
249 |
1802 |
1735 |
26,40 |
15,80 |
1.374,5 |
1.080,0 |
804,5 |
550,0 |
322,0 |
1,321 |
| 4C 2000 эл. 05 |
139,0 |
249 |
2002 |
1935 |
29,30 |
17,40 |
1.513,5 |
1.190,5 |
887,5 |
607,5 |
356,5 |
1,317 |
| 4C 2200 эл. 05 |
139,0 |
249 |
2202 |
2135 |
32,20 |
18,90 |
1.651,5 |
1.300,0 |
970,0 |
665,0 |
390,5 |
1,312 |
| 4C 2500 эл. 05 |
139,0 |
249 |
2502 |
2435 |
36,60 |
21,30 |
1.857,5 |
1.464,0 |
1.094,0 |
751,0 |
442,5 |
1,306 |
| 4C 1200 эл. 06 |
139,0 |
294 |
1202 |
1135 |
21,10 |
13,20 |
1.138,8 |
892,8 |
663,0 |
451,2 |
262,8 |
1,335 |
| 4C 1500 эл. 06 |
139,0 |
294 |
1502 |
1435 |
26,40 |
16,10 |
1.395,6 |
1.095,6 |
814,8 |
556,2 |
324,6 |
1,328 |
| 4C 1800 эл. 06 |
139,0 |
294 |
1802 |
1735 |
31,60 |
19,00 |
1.649,4 |
1.296,0 |
965,4 |
660,0 |
386,4 |
1,321 |
| 4C 2000 эл. 06 |
139,0 |
294 |
2002 |
1935 |
35,20 |
20,90 |
1.816,2 |
1.428,6 |
1.065,0 |
729,0 |
427,8 |
1,317 |
| 4C 2200 эл. 06 |
139,0 |
294 |
2202 |
2135 |
38,70 |
22,70 |
1.981,8 |
1.560,0 |
1.164,0 |
798,0 |
468,6 |
1,312 |
| 4C 2500 эл. 06 |
139,0 |
294 |
2502 |
2435 |
43,90 |
25,60 |
2.229,0 |
1.756,8 |
1.312,8 |
901,2 |
531,0 |
1,306 |
| 4C 1200 эл. 07 |
139,0 |
339 |
1202 |
1135 |
24,60 |
15,40 |
1.328,6 |
1.041,6 |
773,5 |
526,4 |
306,6 |
1,335 |
| 4C 1500 эл. 07 |
139,0 |
339 |
1502 |
1435 |
30,80 |
18,80 |
1.628,2 |
1.278,2 |
950,6 |
648,9 |
378,7 |
1,328 |
| 4C 1800 эл. 07 |
139,0 |
339 |
1802 |
1735 |
36,90 |
22,10 |
1.924,3 |
1.512,0 |
1.126,3 |
770,0 |
450,8 |
1,321 |
| 4C 2000 эл. 07 |
139,0 |
339 |
2002 |
1935 |
41,00 |
24,40 |
2.118,9 |
1.666,7 |
1.242,5 |
850,5 |
499,1 |
1,317 |
| 4C 2200 эл. 07 |
139,0 |
339 |
2202 |
2135 |
45,10 |
26,50 |
2.312,1 |
1.820,0 |
1.358,0 |
931,0 |
546,7 |
1,312 |
| 4C 2500 эл. 07 |
139,0 |
339 |
2502 |
2435 |
51,20 |
29,90 |
2.600,5 |
2.049,6 |
1.531,6 |
1.051,4 |
619,5 |
1,306 |
| 4C 1200 эл. 08 |
139,0 |
384 |
1202 |
1135 |
28,20 |
17,60 |
1.518,4 |
1.190,4 |
884,0 |
601,6 |
350,4 |
1,335 |
| 4C 1500 эл. 08 |
139,0 |
384 |
1502 |
1435 |
35,20 |
21,40 |
1.860,8 |
1.460,8 |
1.086,4 |
741,6 |
432,8 |
1,328 |
| 4C 1800 эл. 08 |
139,0 |
384 |
1802 |
1735 |
42,20 |
25,30 |
2.199,2 |
1.728,0 |
1.287,2 |
880,0 |
515,2 |
1,321 |
| 4C 2000 эл. 08 |
139,0 |
384 |
2002 |
1935 |
46,90 |
27,80 |
2.421,6 |
1.904,8 |
1.420,0 |
972,0 |
570,4 |
1,317 |
| 4C 2200 эл. 08 |
139,0 |
384 |
2202 |
2135 |
51,50 |
30,30 |
2.642,4 |
2.080,0 |
1.552,0 |
1.064,0 |
624,8 |
1,312 |
| 4C 2500 эл. 08 |
139,0 |
384 |
2502 |
2435 |
58,60 |
34,20 |
2.972,0 |
2.342,4 |
1.750,4 |
1.201,6 |
708,0 |
1,306 |
| RR5 |
| 5C 1200 эл. 04 |
177,0 |
204 |
1202 |
1135 |
18,00 |
10,90 |
921,6 |
720,0 |
532,4 |
360,8 |
208,4 |
1,353 |
| 5C 1500 эл. 04 |
177,0 |
204 |
1502 |
1435 |
22,40 |
13,30 |
1.127,2 |
883,2 |
655,6 |
446,4 |
259,6 |
1,337 |
| 5C 1800 эл. 04 |
177,0 |
204 |
1802 |
1735 |
26,80 |
15,70 |
1.331,2 |
1.044,8 |
777,2 |
530,4 |
309,6 |
1,327 |
| 5C 2000 эл. 04 |
177,0 |
204 |
2002 |
1935 |
29,70 |
17,30 |
1.466,4 |
1.152,0 |
857,6 |
586,0 |
342,8 |
1,323 |
| 5C 2200 эл. 04 |
177,0 |
204 |
2202 |
2135 |
32,60 |
18,90 |
1.600,8 |
1.258,4 |
937,6 |
641,6 |
375,6 |
1,320 |
| 5C 2500 эл. 04 |
177,0 |
204 |
2502 |
2435 |
37,00 |
21,20 |
1.801,6 |
1.418,0 |
1.057,6 |
724,8 |
425,6 |
1,314 |
| 5C 1200 эл. 05 |
177,0 |
249 |
1202 |
1135 |
22,50 |
13,70 |
1.152,0 |
900,0 |
665,5 |
451,0 |
260,5 |
1,353 |
| 5C 1500 эл. 05 |
177,0 |
249 |
1502 |
1435 |
28,00 |
16,60 |
1.409,0 |
1.104,0 |
819,5 |
558,0 |
324,5 |
1,337 |
| 5C 1800 эл. 05 |
177,0 |
249 |
1802 |
1735 |
33,40 |
19,60 |
1.664,0 |
1.306,0 |
971,5 |
663,0 |
387,0 |
1,327 |
| 5C 2000 эл. 05 |
177,0 |
249 |
2002 |
1935 |
37,10 |
21,60 |
1.833,0 |
1.440,0 |
1.072,0 |
732,5 |
428,5 |
1,323 |
| 5C 2200 эл. 05 |
177,0 |
249 |
2202 |
2135 |
40,80 |
23,60 |
2.001,0 |
1.573,0 |
1.172,0 |
802,0 |
469,5 |
1,320 |
| 5C 2500 эл. 05 |
177,0 |
249 |
2502 |
2435 |
46,20 |
26,50 |
2.252,0 |
1.772,5 |
1.322,0 |
906,0 |
532,0 |
1,314 |
| 5C 1200 эл. 06 |
177,0 |
294 |
1202 |
1135 |
27,00 |
16,40 |
1.382,4 |
1.080,0 |
798,6 |
541,2 |
312,6 |
1,353 |
| 5C 1500 эл. 06 |
177,0 |
294 |
1502 |
1435 |
33,60 |
20,00 |
1.690,8 |
1.324,8 |
983,4 |
669,6 |
389,4 |
1,337 |
| 5C 1800 эл. 06 |
177,0 |
294 |
1802 |
1735 |
40,10 |
23,50 |
1.996,8 |
1.567,2 |
1.165,8 |
795,6 |
464,4 |
1,327 |
| 5C 2000 эл. 06 |
177,0 |
294 |
2002 |
1935 |
44,50 |
25,90 |
2.199,6 |
1.728,0 |
1.286,4 |
879,0 |
514,2 |
1,323 |
| 5C 2200 эл. 06 |
177,0 |
294 |
2202 |
2135 |
48,90 |
28,30 |
2.401,2 |
1.887,6 |
1.406,4 |
962,4 |
563,4 |
1,320 |
| 5C 2500 эл. 06 |
177,0 |
294 |
2502 |
2435 |
55,50 |
31,90 |
2.702,4 |
2.127,0 |
1.586,4 |
1.087,2 |
638,4 |
1,314 |
| 5C 1200 эл. 07 |
177,0 |
339 |
1202 |
1135 |
31,50 |
19,10 |
1.612,8 |
1.260,0 |
931,7 |
631,4 |
364,7 |
1,353 |
| 5C 1500 эл. 07 |
177,0 |
339 |
1502 |
1435 |
39,20 |
23,30 |
1.972,6 |
1.545,6 |
1.147,3 |
781,2 |
454,3 |
1,337 |
| 5C 1800 эл. 07 |
177,0 |
339 |
1802 |
1735 |
46,80 |
27,40 |
2.329,6 |
1.828,4 |
1.360,1 |
928,2 |
541,8 |
1,327 |
| 5C 2000 эл. 07 |
177,0 |
339 |
2002 |
1935 |
51,90 |
30,20 |
2.566,2 |
2.016,0 |
1.500,8 |
1.025,5 |
599,9 |
1,323 |
| 5C 2200 эл. 07 |
177,0 |
339 |
2202 |
2135 |
57,10 |
33,00 |
2.801,4 |
2.202,2 |
1.640,8 |
1.122,8 |
657,3 |
1,320 |
| 5C 2500 эл. 07 |
177,0 |
339 |
2502 |
2435 |
64,70 |
37,20 |
3.152,8 |
2.481,5 |
1.850,8 |
1.268,4 |
744,8 |
1,314 |
| 5C 1200 эл. 08 |
177,0 |
384 |
1202 |
1135 |
36,00 |
21,80 |
1.843,2 |
1.440,0 |
1.064,8 |
721,6 |
416,8 |
1,353 |
| 5C 1500 эл. 08 |
177,0 |
384 |
1502 |
1435 |
44,70 |
26,60 |
2.254,4 |
1.766,4 |
1.311,2 |
892,8 |
519,2 |
1,337 |
| 5C 1800 эл. 08 |
177,0 |
384 |
1802 |
1735 |
53,50 |
31,40 |
2.662,4 |
2.089,6 |
1.554,4 |
1.060,8 |
619,2 |
1,327 |
| 5C 2000 эл. 08 |
177,0 |
384 |
2002 |
1935 |
59,40 |
34,60 |
2.932,8 |
2.304,0 |
1.715,2 |
1.172,0 |
685,6 |
1,323 |
| 5C 2200 эл. 08 |
177,0 |
384 |
2202 |
2135 |
65,20 |
37,80 |
3.201,6 |
2.516,8 |
1.875,2 |
1.283,2 |
751,2 |
1,320 |
| 5C 2500 эл. 08 |
177,0 |
384 |
2502 |
2435 |
74,00 |
42,50 |
3.603,2 |
2.836,0 |
2.115,2 |
1.449,6 |
851,2 |
1,314 |
| RR6 |
| 6C 1200 эл. 04 |
215,0 |
204 |
1202 |
1135 |
21,60 |
13,00 |
1.084,8 |
844,8 |
622,0 |
419,2 |
240,4 |
1,371 |
| 6C 1500 эл. 04 |
215,0 |
204 |
1502 |
1435 |
26,80 |
15,90 |
1.324,4 |
1.036,4 |
767,6 |
521,2 |
302,0 |
1,346 |
| 6C 1800 эл. 04 |
215,0 |
204 |
1802 |
1735 |
32,10 |
18,80 |
1.563,6 |
1.226,0 |
910,4 |
620,4 |
361,2 |
1,334 |
| 6C 2000 эл. 04 |
215,0 |
204 |
2002 |
1935 |
35,60 |
20,70 |
1.722,8 |
1.351,6 |
1.004,4 |
685,2 |
399,6 |
1,330 |
| 6C 2200 эл. 04 |
215,0 |
204 |
2202 |
2135 |
39,10 |
22,60 |
1.881,2 |
1.477,2 |
1.098,4 |
750,0 |
438,0 |
1,327 |
| 6C 2500 эл. 04 |
215,0 |
204 |
2502 |
2435 |
44,40 |
25,40 |
2.118,4 |
1.664,8 |
1.239,6 |
847,6 |
496,0 |
1,322 |
| 6C 1200 эл. 05 |
215,0 |
249 |
1202 |
1135 |
27,00 |
16,30 |
1.356,0 |
1.056,0 |
777,5 |
524,0 |
300,5 |
1,371 |
| 6C 1500 эл. 05 |
215,0 |
249 |
1502 |
1435 |
33,50 |
19,90 |
1.655,5 |
1.295,5 |
959,5 |
651,5 |
377,5 |
1,346 |
| 6C 1800 эл. 05 |
215,0 |
249 |
1802 |
1735 |
40,10 |
23,50 |
1.954,5 |
1.532,5 |
1.138,0 |
775,5 |
451,5 |
1,334 |
| 6C 2000 эл. 05 |
215,0 |
249 |
2002 |
1935 |
44,50 |
25,90 |
2.153,5 |
1.689,5 |
1.255,5 |
856,5 |
499,5 |
1,330 |
| 6C 2200 эл. 05 |
215,0 |
249 |
2202 |
2135 |
48,90 |
28,20 |
2.351,5 |
1.846,5 |
1.373,0 |
937,5 |
547,5 |
1,327 |
| 6C 2500 эл. 05 |
215,0 |
249 |
2502 |
2435 |
55,50 |
31,80 |
2.648,0 |
2.081,0 |
1.549,5 |
1.059,5 |
620,0 |
1,322 |
| 6C 1200 эл. 06 |
215,0 |
294 |
1202 |
1135 |
32,30 |
19,60 |
1.627,2 |
1.267,2 |
933,0 |
628,8 |
360,6 |
1,371 |
| 6C 1500 эл. 06 |
215,0 |
294 |
1502 |
1435 |
40,20 |
23,90 |
1.986,6 |
1.554,6 |
1.151,4 |
781,8 |
453,0 |
1,346 |
| 6C 1800 эл. 06 |
215,0 |
294 |
1802 |
1735 |
48,10 |
28,10 |
2.345,4 |
1.839,0 |
1.365,6 |
930,6 |
541,8 |
1,334 |
| 6C 2000 эл. 06 |
215,0 |
294 |
2002 |
1935 |
53,40 |
31,00 |
2.584,2 |
2.027,4 |
1.506,6 |
1.027,8 |
599,4 |
1,330 |
| 6C 2200 эл. 06 |
215,0 |
294 |
2202 |
2135 |
58,70 |
33,90 |
2.821,8 |
2.215,8 |
1.647,6 |
1.125,0 |
657,0 |
1,327 |
| 6C 2500 эл. 06 |
215,0 |
294 |
2502 |
2435 |
66,60 |
38,20 |
3.177,6 |
2.497,2 |
1.859,4 |
1.271,4 |
744,0 |
1,322 |
| 6C 1200 эл. 07 |
215,0 |
339 |
1202 |
1135 |
37,70 |
22,80 |
1.898,4 |
1.478,4 |
1.088,5 |
733,6 |
420,7 |
1,371 |
| 6C 1500 эл. 07 |
215,0 |
339 |
1502 |
1435 |
46,90 |
27,90 |
2.317,7 |
1.813,7 |
1.343,3 |
912,1 |
528,5 |
1,346 |
| 6C 1800 эл. 07 |
215,0 |
339 |
1802 |
1735 |
56,20 |
32,80 |
2.736,3 |
2.145,5 |
1.593,2 |
1.085,7 |
632,1 |
1,334 |
| 6C 2000 эл. 07 |
215,0 |
339 |
2002 |
1935 |
62,30 |
36,20 |
3.014,9 |
2.365,3 |
1.757,7 |
1.199,1 |
699,3 |
1,330 |
| 6C 2200 эл. 07 |
215,0 |
339 |
2202 |
2135 |
68,40 |
39,60 |
3.292,1 |
2.585,1 |
1.922,2 |
1.312,5 |
766,5 |
1,327 |
| 6C 2500 эл. 07 |
215,0 |
339 |
2502 |
2435 |
77,70 |
44,50 |
3.707,2 |
2.913,4 |
2.169,3 |
1.483,3 |
868,0 |
1,322 |
| 6C 1200 эл. 08 |
215,0 |
384 |
1202 |
1135 |
43,10 |
26,10 |
2.169,6 |
1.689,6 |
1.244,0 |
838,4 |
480,8 |
1,371 |
| 6C 1500 эл. 08 |
215,0 |
384 |
1502 |
1435 |
53,70 |
31,80 |
2.648,8 |
2.072,8 |
1.535,2 |
1.042,4 |
604,0 |
1,346 |
| 6C 1800 эл. 08 |
215,0 |
384 |
1802 |
1735 |
64,20 |
37,50 |
3.127,2 |
2.452,0 |
1.820,8 |
1.240,8 |
722,4 |
1,334 |
| 6C 2000 эл. 08 |
215,0 |
384 |
2002 |
1935 |
71,20 |
41,40 |
3.445,6 |
2.703,2 |
2.008,8 |
1.370,4 |
799,2 |
1,330 |
| 6C 2200 эл. 08 |
215,0 |
384 |
2202 |
2135 |
78,20 |
45,20 |
3.762,4 |
2.954,4 |
2.196,8 |
1.500,0 |
876,0 |
1,327 |
| 6C 2500 эл. 08 |
215,0 |
384 |
2502 |
2435 |
88,70 |
50,90 |
4.236,8 |
3.329,6 |
2.479,2 |
1.695,2 |
992,0 |
1,322 |
(*) Высокая эффективность радиаторов Tesi Bench производства Irsap, при проектировке систем пониж. температуры, позволяет задавать идеальное значение ∆t при 30°C.
В случае ∆t, отличающейся от 60°C, пересчитывать по формуле: Q=Qn (∆t / 60)n
|
