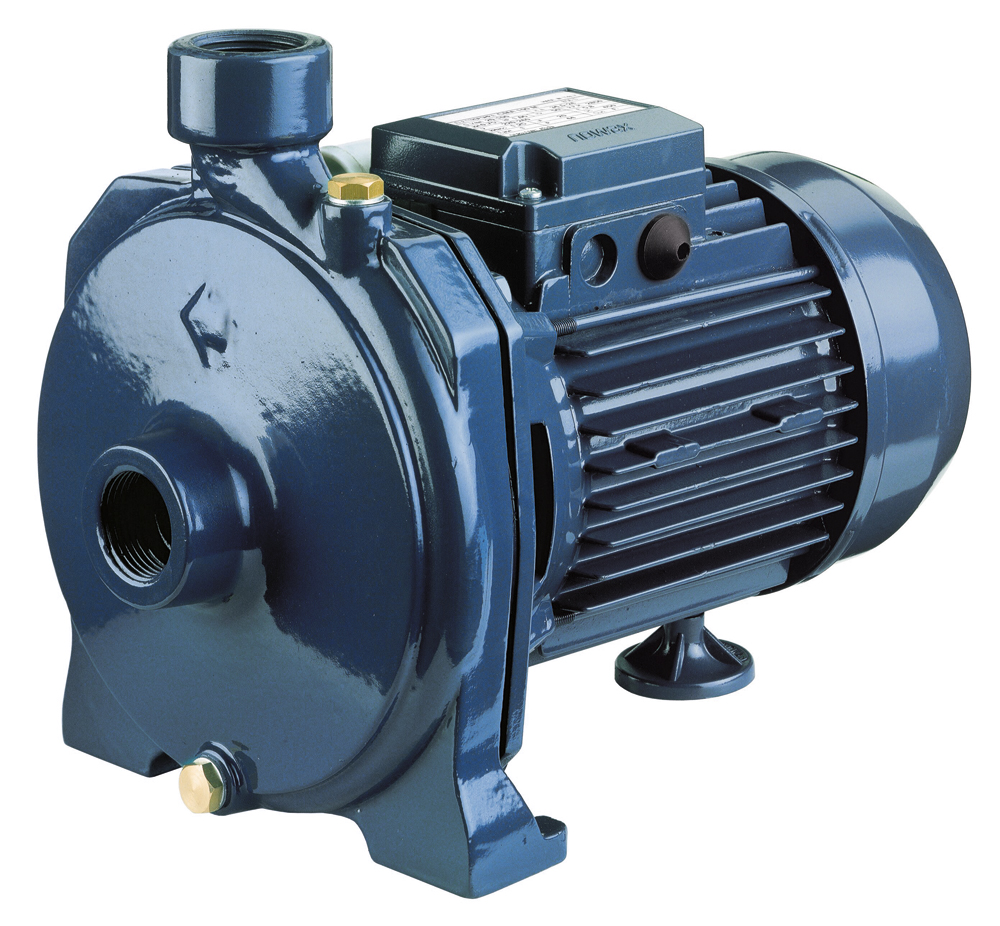

Насосы EBARA серии CMA, CMR

Технические данные Расход От 3 до 16,5 м3/ч Напор От 6,3 до 17,3 м Макс рабочее давление 6 бар Макс температура жидкости +90°C Полюса 2 Класс изоляции F Степень защиты IP44 Напряжение Однофазное 1~230 В ±10% Трехфазное 3~230/400 В ±10% Материалы Корпус насоса Чугун Рабочее колесо Латунь Вал Нержавеющая сталь AISI 303 (EN 1.4305) (часть в контакте с жидкостью) Механическое уплотнение Керамика/углерод/NBR (стандарт) Опора двигателя Алюминий

CM(A-B-C-D) — CMR (EBARA) Насосы моноблочные малой производительности

Одноступенчатые центробежные насосы CMA Ebara, изготовленные из чугуна с открытым рабочим колесом, подходят для, перекачивания чистой воды и умеренно агрессивных жидкостей при гражданском и промышленном использовании. Могут быть установлены в сложном промышленном оборудовании.
Используются для удовлетворения потребностей низкой, средней и высокой производительности.

ТЕХНИЧЕСКИЕ ДАННЫЕ

• Имеются с латунным рабочим колесом (CMA 0.50 M GO, CMA 0.75 M GO,
CMA 1.00 M GO)
Версия CMR укомплектована открытым рабочим колесом
• Могут быть установлены на агрегаты промышленного назначения.

ТЕХНИЧЕСКИЕ ДАННЫЕ НАСОСА

• Максимальное рабочее давление:
— 6 бар для CMA 0.50 — 0.75 — 1.00, CMB 0.75 — 1.00 — 1.50 — 2.00 — 3.00,
CMC, CMD ,CMR
— 8 бар для CMA 1.50 — 2.00 — 3.00, CMB 4.00 — 5.50
• Макс. температура жидкости:
— 40°C для CMA 0.50 — 0.75 — 1.00
— 90°C для остальной гаммы
• Входное соединение G1 для CMA 0.50 — 0.75 — 1.00
G1¼ для CМA 1.50 — 2.00 — 3.00, G1½ для CMR, G2 CMB — CMC,
G2½ для CMD
• Выходное соединение G1 для CMA, G1¼ для CMB, G1½ для CMR ,G2 для CMC,
G2½ для CMD
MEI> 0,4
Более подробные данные смотрите в наших Руководствах по эксплуатации

ТЕХНИЧЕСКИЕ ДАННЫЕ ДВИГАТЕЛЯ

• Двигатели высокой энергетической эффективности IE2/IE3 от 0,75 кВт
• Асинхронный 2-хполюсный двигатель самовентилируемый
• Класс изоляции F
• Класс электробезопасности IP44
• Однофазное напряжение 230 В ±10% 50 Гц,
трехфазное напряжение 230/400 В ±10% 50 Гц
• Постоянно включенный конденсатор и встроенная тепловая
защита с автоматическим перезапуском для однофазного
двигателя
• Для трехфазной версии тепловая защита должна быть предусмотрена потребителем.

МАТЕРИАЛЫ

• Корпус насоса из чугуна
• Торцевое уплотнение из Графита/Керамики/NBR
• Рабочее колесо:
• из PPE+PS, упроченного стекловолокном, для CMA 0.50 — 0.75 — 1.00
— из латуни для CMA 1.50 — 2.00 — 3.00, CMB 2.00 — 3.00 — 4.00 — 5.50, CMR 0.75-1.00
— из чугуна для CMB 0.75 — 1.00 — 1.50, CMC, CMD
• Вал:
— из AISI 416 (полностью) для CMA 0.50
— из AISI 303 (часть, контактирующая с жидкостью) для CMA 0.75-1.00-1.50 — 2.00 — 3.00, CMB 1.50 — 2.00 — 3.00,
CMD 1.50 — 2.00 — 3.00, CMR 0.75-1.00
— из AISI 304 (часть, контактирующая с жидкостью) для CMB 4.00 — 5.50, CMD 4.00
• Кронштейн:
— из алюминия для CMA 0.50 — 0.75 — 1.00, CMB 0.75 — 1.00,
CMC 0.75 — 1.00, CMR 0.75 — 1.00
— из чугуна для остальной гаммы
