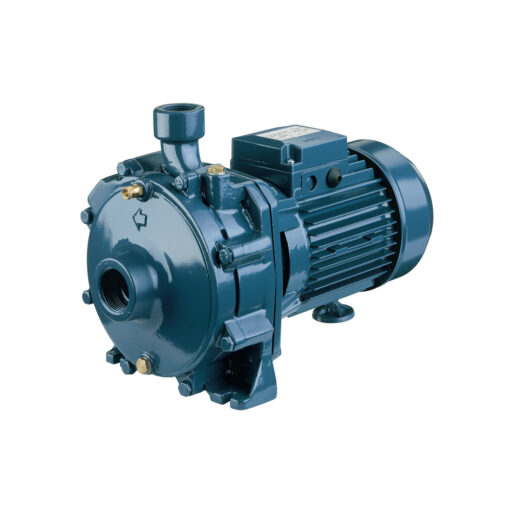

Центробежные насосы Ebara серии CDA
![](/images/ebara/cda.jpg) |
Технические данные
Макс рабочее давление |
6 бар для CDA 0.75-1.00
10 бар для остального диапазона |
Макс температура жидкости |
+40°C для CDA 0.75-1.00,
+90°C для остальной части диапазона |
Полюса |
2 |
Класс изоляции |
F |
Степень защиты |
IP44 |
Напряжение |
Однофазное 1~230 В ±10%
Трехфазное 3~230/400 В ±10% |
Материалы
Корпус насоса |
Чугун |
Рабочее колесо |
из ПФЭ+ПС со стекловолокном для CDA 0,75 - 1,00,
из латуни для остальной части ассортимента |
Вал |
из AISI 303 (EN 1.4305) для CDA 0.75 - 1.00 - 1.50 - 2.00 - 3.00,
из AISI 304 (EN 1.4301) для CDA 4.00 - 5.50 |
Механическое уплотнение |
Керамика/углерод/NBR (стандарт) |
Опора двигателя |
из алюминия для CDA 0,75 - 1,00
из чугуна для остальной части ассортимента |
|
К серии CDA относятся центробежные насосы для воды, оснащенные двумя ступенями и предназначенные для взаимодействия с чистыми и умеренно агрессивными жидкостями температурой до +90° С.
Корпус насоса исполнен из чугуна, рабочее колесо моделей CDA 0.75–1.00 – из технополимера, других моделей – из латуни. Изделия оснащены асинхронным 2-полюсным двигателем (с внешней вентиляцией) и др. Отвечая строгим требованиям качества и надежности, данные насосы успешно используются в быту и промышленности, в частности, в моечных системах (прачечные, машинные мойки и др).
Двухступенчатые модели данной серии изготавливаются под строгим контролем, а перед выпуском в продажу проходят ряд испытаний, что снижает риск наличия дефектов до минимума и гарантирует продуктивную и долгую работу изделий даже в суровом режиме эксплуатации.
Описание серии Ebara CDA
К серии CDA относятся центробежные насосы для воды, оснащенные двумя ступенями и предназначенные для взаимодействия с чистыми и умеренно агрессивными жидкостями температурой до +90° С.
Спецификация:
- Максимальное рабочее давление:
- 6 бар для CDA 0.75-1.00
- 10 бар для других моделей
- Максимальная температура жидкости:
- 40° C для 0.75-1.00
- 90° C для других моделей
Материалы:
- Корпус насоса из чугуна;
- Механическое уплотнение из графита/керамики/NBR;
- Рабочее колесо: - из технополимера для CDA 0.75-1.00, из латуни - для остальных моделей;
- Вал:
- из AISI 303 для CDA 1.50-2.00-3.00
- из AISI 304 для CDA 4.00-5.50
- из AISI 416 для остальных моделей
- Кронштейн: - из алюминия для CDA 0.75-1.00, из чугуна - для остальных моделей;
- Крышка корпуса: - из AISI 304 для CDA 0.75-1.00, из чугуна - для остальных моделей.
Технические данные:
- Асинхронный 2-х полюсный двигатель с внешней вентиляцией;
- Класс изоляции F;
- Класс защиты IP44;
- Однофазное напряжение 230 B ± 10% 50 Гц, трехфазное напряжение 230/400 В ±10% 50 Гц;
- Постоянно включенный конденсатор и встроенная тепловая защита с автоматическим перезапуском для однофазной версии;
- Для трехфазной версии тепловая защита должна быть предусмотрена потребителем.
Каталог насосов Ebara CDA
Центробежные насосы Ebara CDA |
Модель |
Питание сети, В |
Мощность, кВт |
CDA 0.75 M |
1 х 230 |
0,55 |
CDA/A 0.75 T |
3 х 400 |
0,55 |
CDA 0.75 T GIRANTE OTTONE |
3 х 400 |
0,55 |
CDA 1.00 M |
1 х 230 |
0,75 |
CDA 1.00 M GIRANTE OTTONE |
1 х 230 |
0,75 |
CDA/E 1.00 T IE2 |
3 х 400 |
0,75 |
CDA/E 1.00 T GIR.OTTONE IE2 |
3 х 400 |
0,75 |
CDA/E 4.00 T IE2 |
3 х 400 |
3,00 |
CDA/E 5.50 T IE2 |
3 х 400 |
4,00 |
CDA/E 1.50 T IE2 |
3 х 400 |
1,10 |
CDA/A 2.00 M |
1 х 230 |
1,50 |
CDA/E 2.00 T IE2 |
3 х 400 |
1,50 |
CDA/E 3.00 T IE2 |
3 х 400 |
2,20 |
|
