Вихревые насосы EBARA серии PRA, PRN

Технические данные Расход От 0.3 до 4.2 м3/ч Напор От 12 до 88 м Макс рабочее давление 6 бар PRA/PRN 0,50 7,5 бар PRA 0,80 12 бар для остальной части диапазона Макс температура жидкости +80°C Полюса 2 Класс изоляции F Степень защиты IP44 Напряжение Однофазное 1~230 В ±10% Трехфазное 3~230/400 В ±10% Материалы Корпус насоса Чугун Рабочее колесо Латунь Никелированная латунь (PRN) Вал АВЗ для PRA 0.50 AISI 303 (EN 1.4305) для остальной части ассортимента Механическое уплотнение Углерод/керамика/NBR (стандарт) Опора двигателя Чугун

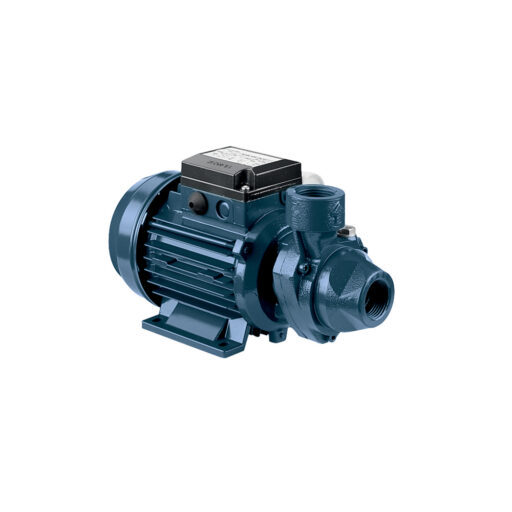

PRA-PRN Вихревые насосы из чугуна

Вихревые насосы из чугуна серии PRA и PRN Ebara. Практичные, компактные, легко переносятся, работают бесшумно. Имеется также версия с никелированным корпусом (модель PRN 0.50).

ХАРАКТЕРИСТИКИ:

• бесшумная работа;
• имеется никелированная версия (модель PRN 0.50);
• максимальное рабочее давление — 6 бар для PRA 0.50, 7,5 бар для PRA 0.80, 12 бар для остальной гаммы;
• максимальная температура жидкости 80 °C;
• максимальная подача 4,2 м³/час;
• максимальный напор 88 м;
• мощность 0,37 — 1,5 кВт;
• тип жидкости чистая вода;
• рабочее колесо вихревого типа;
• торцевое уплотнение вала;
• герметичный шариковый подшипник;
• выходное соединение G1, входное соединение G1;
• корпус насоса и кронштейн из чугуна;
• вал из AVZ для модели PRA 0.50, из AISI 303 (часть, контактирующая с жидкостью) для остальной гаммы;
• рабочее колесо из латуни;
• торцевое уплотнение из графита/керамики/NBR.

ТЕХНИЧЕСКИЕ ДАННЫЕ ДВИГАТЕЛЯ:

• высокоэффективные двигатели класса IE2 от 0,75 кВт;
• асинхронный 2-полюсный двигатель;
• класс изоляции F, класс защиты IP44;
• однофазное напряжение 230 В ±10 % 50 Гц, трехфазное напряжение 230/400 В ±10 % 50 Гц;
• конденсатор и тепловая защита с автоматическим перезапуском встроены в однофазный двигатель. Для трехфазной версии тепловая защита должна быть предусмотрена потребителем.

БЛОКИ УПРАВЛЕНИЯ: 1EP, 1EPBH.

АКСЕССУАРЫ (по заказу): бачок 5 литров 10 бар ¾ EPDM, бачок 24 литра 8 бар 1″ EPDM, бачок 24 литра 10 бар 1″ EPDM, бачок 24 литра 16 бар 1″ EPDM, поплавковый выключатель 5 м ПВХ с противовесом, поплавковый выключатель 10 м ПВХ с противовесом, реле давления SQUARE-D FSG-2 1,4÷4,6 бар G¼ F, реле давления FYG-22 2,8÷7 бар G¼ F, реле давления FYG-32 5,6÷10,5 бар G¼ F, Presscomfort — регулятор давления, Press o Matic — частотная система управления (однофазное питание 230 В ±10 % — трехфазный вывод 220 В — максимальная мощность двигателя 2,2 кВт — 3 ЛС).

Однофазные 230 В, 50 Гц

Трехфазные 230/400 В, 50 Гц
