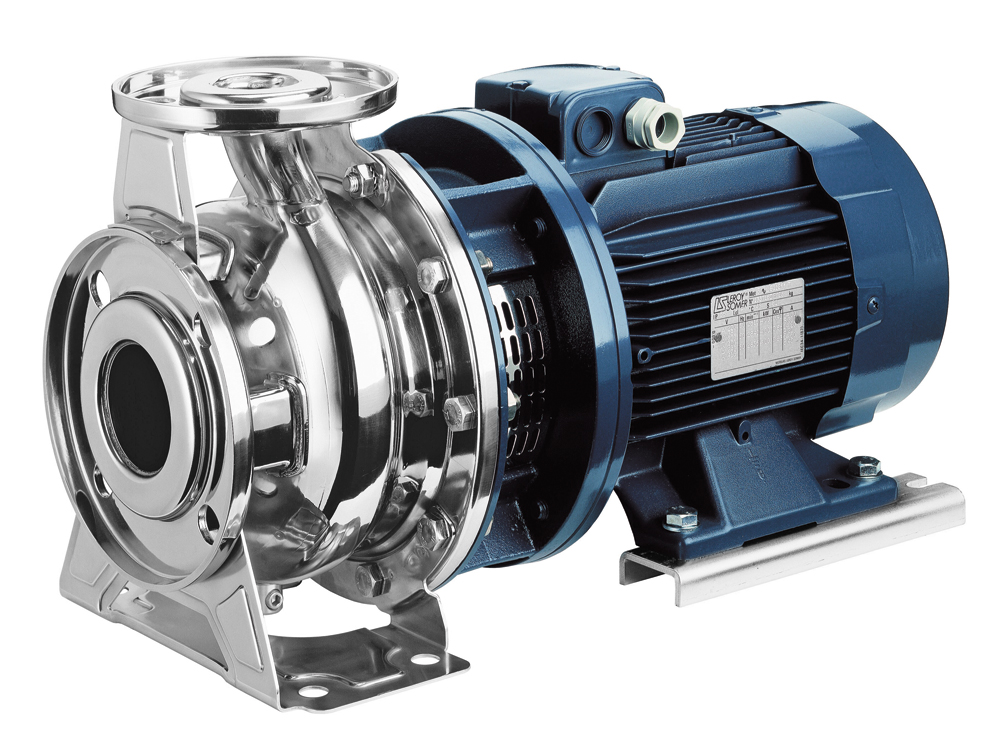

Центробежный насос Ebara 3-3L SERIES
 |
Моноблочные центробежные насосы EBARA серии 3L из нержавеющей стали AISI 304 (3 SERIES) и AISI 316 (3L SERIES). Широко используются для коммунального, сельскохозяйственного и промышленного водоснабжения, повышения давления, систем пожаротушения |
3-3L SERIES_2-4 POLES - Консольно-моноблочные
ЦЕНТРОБЕЖНЫЕ ЭЛЕКТРОНАСОСЫ ПО НОРМАМ EN 733 (бывшие DIN 24255)
Центробежные электронасосы из нержавеющей стали AISI 304 (Серия 3) и AISI 316L (Серия 3L) Центробежные электронасосы из нержавеющей стали AISI 304 (Серия 3) и AISI 316L (Серия 3L)
ПРИМЕНЕНИЕ
• Водоснабжение жилых зданий, сельскохозяйственных и промышленных объектов • Водоснабжение жилых зданий, сельскохозяйственных и промышленных объектов
• Водонапорные системы • Водонапорные системы
• Системы пожаротушения, отопления и кондиционирования • Системы пожаротушения, отопления и кондиционирования
• Перекачивание промышленных жидкостей • Перекачивание промышленных жидкостей
• Ирригация • Ирригация
• Башенные градирни • Башенные градирни
• Бассейны • Бассейны
• Дренаж • Дренаж
• Системы мойки • Системы мойки
ТЕХНИЧЕСКИЕ ДАННЫЕ
• Допускается установка и работа в вертикальном положении • Допускается установка и работа в вертикальном положении
• Прочная конструкция • Прочная конструкция
• Спиральная камера насоса, полученная при помощи запатентованной системы гидроформинга • Спиральная камера насоса, полученная при помощи запатентованной системы гидроформинга
ТЕХНИЧЕСКИЕ ДАННЫЕ НАСОСА ТЕХНИЧЕСКИЕ ДАННЫЕ НАСОСА
• Максимальное рабочее давление: 10 бар • Максимальное рабочее давление: 10 бар
• Макс. температура жидкости: • Макс. температура жидкости:
-10°C ÷ +90°C -10°C ÷ +90°C
-10°C ÷ +110°C (версии L-H-HS-HW-HSW-E) -10°C ÷ +110°C (версии L-H-HS-HW-HSW-E)
-10°C ÷ +120°C (версия ES) -10°C ÷ +120°C (версия ES)
• MEI >0,1 для СЕРИИ 3(L) 4 полюса • MEI >0,1 для СЕРИИ 3(L) 4 полюса
Более подробные данные смотрите в наших Руководствах по эксплуатации Более подробные данные смотрите в наших Руководствах по эксплуатации
ТЕХНИЧЕСКИЕ ДАННЫЕ ДВИГАТЕЛЯ
• Двигатели высокой энергетической эффективности IE2 от 0,75 кВт • Двигатели высокой энергетической эффективности IE2 от 0,75 кВт
• Двигатели высокой энергетической эффективности IE2 от 0,75 кВт до 22 кВт • Двигатели высокой энергетической эффективности IE2 от 0,75 кВт до 22 кВт
• Асинхронный 4-х полюсный самовентилируемый двигатель • Асинхронный 4-х полюсный самовентилируемый двигатель
• Класс изоляции F (B для высокой температуры) • Класс изоляции F (B для высокой температуры)
• Класс электробезопасности IP 55 • Класс электробезопасности IP 55
• Однофазное напряжение 230 В ±10%, 50 Гц, • Однофазное напряжение 230 В ±10%, 50 Гц,
трехфазное напряжение 220-240/380-415 В ±5% (до 0,55 кВт включительно), 50 Гц трехфазное напряжение 220-240/380-415 В ±5% (до 0,55 кВт включительно), 50 Гц
для СЕРИИ 3(L)M4, для СЕРИИ 3(L)M4,
трехфазное напряжение 230/400 В ±10% (от 0,75 кВт до 4 кВт включительно), 50 Гц трехфазное напряжение 230/400 В ±10% (от 0,75 кВт до 4 кВт включительно), 50 Гц
для СЕРИИ 3(L)M4, для СЕРИИ 3(L)M4,
трехфазное напряжение 230/400 В ±10% (до 4 кВт включительно), 50 Гц трехфазное напряжение 230/400 В ±10% (до 4 кВт включительно), 50 Гц
для остальных моделей для остальных моделей
трехфазное напряжение 400/690 В ±10% (от 5,5 кВт и выше), 50 Гц трехфазное напряжение 400/690 В ±10% (от 5,5 кВт и выше), 50 Гц
• Защита должна быть предусмотрена потребителем. • Защита должна быть предусмотрена потребителем.
МАТЕРИАЛЫ
• Корпус насоса и кольцо уплотнения из: • Корпус насоса и кольцо уплотнения из:
- нержавеющей стали AISI 304 для Серии 3 32-125/160/200 - нержавеющей стали AISI 304 для Серии 3 32-125/160/200
40-125/160/200 40-125/160/200
50-125/160 50-125/160
65-125/160/200 65-125/160/200
- нержавеющей стали AISI 316L для Серии 3L 32-125/160/200 - нержавеющей стали AISI 316L для Серии 3L 32-125/160/200
40-125/160/200 40-125/160/200
50-125/160 50-125/160
65-125/160/200 65-125/160/200
- нержавеющей стали AISI 316L микролитье для Серии 3L 65-250 - нержавеющей стали AISI 316L микролитье для Серии 3L 65-250
80-160/200/250 80-160/200/250
• Рабочее колесо из: • Рабочее колесо из:
- нержавеющей стали AISI 304 для Серии 3 32-125/160/200 - нержавеющей стали AISI 304 для Серии 3 32-125/160/200
40-125/160/200 40-125/160/200
50-125/160 50-125/160
- нержавеющей стали AISI 316L для Серии 3L 32-125/160/200 - нержавеющей стали AISI 316L для Серии 3L 32-125/160/200
40-125/160/200 40-125/160/200
50-125/160 50-125/160
- нержавеющей стали AISI 316 микролитье для Серии 3 65-125/160/200 - нержавеющей стали AISI 316 микролитье для Серии 3 65-125/160/200
Серия 3L 65-125/160/200 Серия 3L 65-125/160/200
65-250 65-250
80-160/200/250 80-160/200/250
• Стандартное торцевое уплотнение из: • Стандартное торцевое уплотнение из:
- Графита/Керамики/NB для Серии 3 32-125/160/200 - Графита/Керамики/NB для Серии 3 32-125/160/200
40-125/160/200 40-125/160/200
50-125/160 50-125/160
65-125/160/200 65-125/160/200
- SiC/SiC/FPM для Серии 3L 32-125/160/200 - SiC/SiC/FPM для Серии 3L 32-125/160/200
40-125/160/200 40-125/160/200
50-125/160 50-125/160
65-125/160/200/250 65-125/160/200/250
80-160/200/250 80-160/200/250
- Специальные торцевые уплотнения по заказу - Специальные торцевые уплотнения по заказу
СПЕЦИАЛЬНЫЕ ИСПОЛНЕНИЯ
• Поставка модификаций с двигателем в классе энергетической эффективности IE3 для Серии 3(L)S и Серии 3(L)P 4 полюса • Поставка модификаций с двигателем в классе энергетической эффективности IE3 для Серии 3(L)S и Серии 3(L)P 4 полюса
|
