Центробежные насосы Ebara серии 3D
 |
Технические данные
| Расход |
до 138 м³/ч |
| Напор |
до 70,0 м |
| Макс рабочее давление |
10 бар |
| Макс температура жидкости |
-5°C ÷ +90°C
-5°C ÷ +110°C для исполнений H, HS, HW, HSW
-5°C ÷ +120°C для исполнения E |
| MEI |
> 0,4 |
| Полюса |
2 и 4 |
| Класс изоляции |
F |
| Степень защиты |
IP55 |
| Напряжение |
Однофазное 1~230 В ±10%
Трехфазное 3~230/400 В ±10%
(до 4 кВт включительно)
Трехфазное 3~400/690 В ±10% |
Материалы
| Корпус насоса |
Чугун |
| Рабочее колесо |
AISI 304 (EN 1.4301)
AISI 316 (EN 1.4401) для 3D 65 |
| Вал |
Нержавеющая сталь Нержавеющая сталь 304 (EN 1.4301) |
| Механическое уплотнение |
Стандарт. = Керамика/Углерод/NBR
H = Графит/Керамика/ФК
HS = Карбид кремния/Карбид кремния/ФК
HW = Карбид вольфрама/Карбид вольфрама/ФК
HSW = Карбид кремния/Карбид вольфрама/ФК
E = Графит/Керамика/СКЭП |
| Опора двигателя |
Чугун для моделей 32-200/3, 15, 18,5 и 22 кВт
Алюминий для остального ассортимента |
|

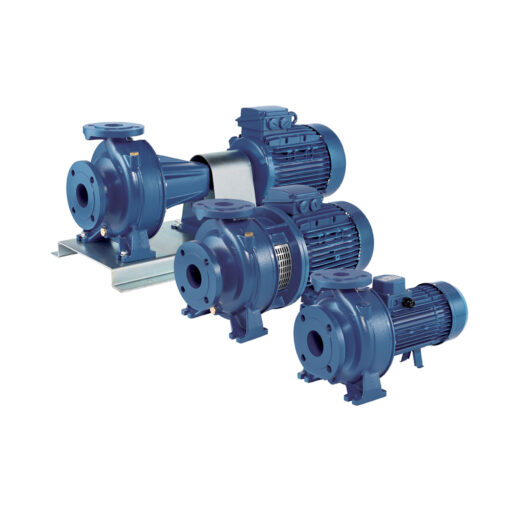

Консольно-моноблочные насосы EBARA 3D серии
EBARA 3D — центробежные одноступенчатые насосы моноблочного типа, соответствующие нормам EN733. Способны перекачивать чистую воду, а также вязкие и умеренно агрессивные жидкости. Защищены от образования коррозии. Комплектуются высокоэффективными 2- и 4-х полюсными двигателями 50 и 60 Гц.
Подразделяются на следующие серии:
3D — моноблочные насосы,
3DS — нормализованные насосы с жесткой муфтой,
3DP — нормализованные насосы с упругой муфтой.
Производятся насосы с выходным диаметром 32, 40, 50 и 65 мм.
Надежные и компактные, одноступенчатые насосы 3D успешно используются в ирригационных системах, системах кондиционирования, повышения давления, водоснабжения и пр. в быту, сельском хозяйстве и профессиональных сферах.
Моноблочные из чугуна EBARA серии 3D и стандартизованные центробежные насосы, соответствующие EN 733 (3DS-3DP)
ПРИМЕНЕНИЕ НАСОСОВ EBARA 3D
• Перекачивание воды и чистых неагрессивных жидкостей
• Водоснабжение
• Повышение давления
• Системы мойки и промышленные предприятия
• Циркуляция воды в системах кондиционирования воздуха
• Орошение и сельское хозяйство
ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ НАСОСОВ EBARA 3D
• Высоконадежная конструкция
• Рабочее колесо из нержавеющей стали
• Высокий КПД
ТЕХНИЧЕСКИЕ ДАННЫЕ НАСОСОВ EBARA 3D
• Максимальное рабочее давление: 10 бар
• Температура жидкости:
–5 ÷ +90 °C
–5 ÷ +110 °C (исполнение H-HS-HW-HSW)
–5 ÷ +120 °C (исполнение Е)
• MEI > 0,4
ТЕХНИЧЕСКИЕ ДАННЫЕ ДВИГАТЕЛЯ
• Высокоэффективные двигатели
класса IE2 от 0,75 кВт до 5,5 кВт
класса IE3 от 0,75 кВт (с 7,5 кВт для 3D4)
• Асинхронные 2-полюсные и 4-полюсные двигатели с внутренней вентиляцией
• Класс изоляции F (В для высоких температур)
• Степень защиты IP55
• Однофазное напряжение 230 В ±10 % 50 Гц,
трехфазное напряжение 230/400 ±10 % (до 4 кВт включительно), 50 Гц,
трехфазное напряжение 400/690 В ±10 % 50 Гц (от 5,5 кВт и выше)
• Защита должна быть предусмотрена потребителем
МАТЕРИАЛЫ НАСОСОВ EBARA 3D
• Корпус насоса из чугуна EN-GJL-250-EN 1561
• Рабочее колесо:
— Сталь AISI 304 для 3D 32, 40, 50
— Сталь точного литья AISI 316 для 3D 65
• Вал из стали AISI 304 (часть, контактирующая с жидкостью)
• Торцевое уплотнение:
— Керамика/графит/NBR (стандарт)
СПЕЦИАЛЬНЫЕ ИСПОЛНЕНИЯ НАСОСОВ EBARA 3D
• Специальные значения напряжения
• Исполнение 3DPF (только гидравлическая часть) поставляется по заказу
ТАБЛИЦА ПОДБОРА
| Модель насоса 3D |
kW |
HP |
л/мин 0 |
100 |
150 |
200 |
250 |
300 |
333 |
360 |
400 |
450 |
| Q - расход |
| м³/ч 0 |
6 |
9 |
12 |
15 |
18 |
20 |
21,6 |
24 |
27 |
| H - напор |
| 32-125/1.1 |
1,1 |
1,5 |
23 |
22,4 |
21,2 |
19,3 |
17,1 |
14,4 |
12,5 |
- |
- |
- |
| 32-160/1.5 |
1,5 |
2 |
28,5 |
27,5 |
25,9 |
23,7 |
21,3 |
18,5 |
16,4 |
- |
- |
- |
| 32-160/2.2 |
2,2 |
3 |
36,7 |
35,4 |
34,1 |
32,2 |
29,8 |
27,3 |
25,5 |
- |
- |
- |
| 32-200/3.0 |
3 |
4 |
44 |
43 |
41 |
39 |
36,5 |
33 |
31 |
- |
- |
- |
| 32-200/4.0 |
4 |
5,5 |
53 |
52,5 |
51 |
49 |
46 |
43 |
41 |
39 |
- |
- |
| 32-200/7.5 |
7,5 |
10 |
68 |
67 |
65 |
63 |
61 |
57 |
55 |
53 |
50 |
46 |
| Модель насоса 3D |
kW |
HP |
л/мин 0 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
| Q - расход |
| м³/ч 0 |
12 |
15 |
18 |
21 |
24 |
27 |
30 |
36 |
42 |
| H - напор |
| 40-125/1.5 |
1.5 |
2 |
19 |
18,2 |
17,6 |
16,8 |
15,9 |
14,8 |
13,7 |
12,4 |
9,6 |
6,3 |
| 40-125/2.2 |
2.2 |
3 |
25 |
24,4 |
23,9 |
23,2 |
22,4 |
21,4 |
20,4 |
19,2 |
16,5 |
13,7 |
| 40-160/3.0 |
3 |
4 |
31 |
29,4 |
28,7 |
27,8 |
26,8 |
25,8 |
24,8 |
23,7 |
21,4 |
18,7 |
| 40-160/4.0 |
4 |
5.5 |
38,8 |
37,2 |
36,5 |
35,7 |
34,8 |
33,8 |
32,8 |
31,8 |
29,5 |
27 |
| 40-200/5.5 |
5.5 |
7.5 |
45,5 |
44,5 |
44 |
43 |
42 |
41 |
40 |
39 |
36,3 |
33 |
| 40-200/7.5 |
7.5 |
10 |
55 |
53,5 |
53 |
52 |
51,5 |
50,5 |
49,5 |
48,5 |
46 |
43 |
| 40-200/11 |
11 |
15 |
71 |
70 |
69 |
68,5 |
67,5 |
67 |
66 |
65 |
63 |
60 |
| Модель насоса 3D |
kW |
HP |
л/мин 0 |
400 |
500 |
600 |
700 |
800 |
900 |
1000 |
1100 |
1200 |
| Q - расход |
| м³/ч 0 |
24 |
30 |
36 |
42 |
48 |
54 |
60 |
66 |
72 |
| H - напор |
| 50-125/2.2 |
2,2 |
3 |
19,5 |
18 |
17 |
15,7 |
14,2 |
12,6 |
10,9 |
9 |
- |
- |
| 50-125/3.0 |
3 |
4 |
22,5 |
21,5 |
20,8 |
19,8 |
18,5 |
17,1 |
15,5 |
13,8 |
12 |
10 |
| 50-125/4.0 |
4 |
5,5 |
26,5 |
25,8 |
25,3 |
24,5 |
23,5 |
22,2 |
20,7 |
19 |
17,2 |
15,3 |
| 50-160/5.5 |
5,5 |
7,5 |
33 |
32 |
31,5 |
30,5 |
29,3 |
27,9 |
26,2 |
24,4 |
22,4 |
20 |
| 50-160/7.5 |
7,5 |
10 |
39,5 |
38,2 |
37,6 |
36,9 |
35,8 |
34,5 |
32,9 |
30,9 |
28,9 |
26,7 |
| 50-200/9.2 |
9,2 |
12,5 |
51,5 |
- |
49,5 |
48 |
46,5 |
44,5 |
42,5 |
40 |
37,6 |
34,4 |
| 50-200/11 |
11 |
15 |
57,5 |
- |
55,5 |
54,5 |
52,5 |
51 |
49 |
47 |
44,5 |
42 |
| 50-200/15 |
15 |
20 |
71 |
- |
69,5 |
68,5 |
67 |
65,5 |
63,5 |
61,5 |
59 |
56 |
| Модель насоса 3D |
kW |
HP |
л/мин 0 |
600 |
700 |
1000 |
1300 |
1600 |
1900 |
2100 |
2200 |
2300 |
| Q - расход |
| м³/ч 0 |
36 |
42 |
60 |
78 |
96 |
114 |
126 |
132 |
138 |
| H - напор |
| 65-125/4.0 |
4 |
5,5 |
22 |
20,4 |
19,8 |
17,2 |
14 |
10,4 |
6 |
- |
- |
- |
| 65-125/5.5 |
5,5 |
7,5 |
26 |
- |
25 |
22,5 |
19,4 |
15,5 |
11 |
8 |
- |
- |
| 65-160/7.5 |
7,5 |
10 |
31,6 |
- |
29 |
26,6 |
23,5 |
19,8 |
15,5 |
12,3 |
- |
- |
| 65-160/9.2 |
9,2 |
12,5 |
36,5 |
- |
34,7 |
32,4 |
29,6 |
26,3 |
22,2 |
18,8 |
17 |
- |
| 65-160/11 |
11 |
15 |
40,5 |
- |
39 |
37 |
34 |
31 |
27 |
23 |
22 |
20 |
| 65-160/15 |
15 |
20 |
48 |
- |
46 |
44 |
41,5 |
38,4 |
34,6 |
31,9 |
30,5 |
29 |
| 65-200/15 |
15 |
20 |
54 |
- |
51 |
47 |
43 |
38,6 |
33,3 |
29,2 |
27 |
- |
| 65-200/18.5 |
18,5 |
25 |
60 |
- |
58 |
55 |
51 |
47 |
41,5 |
37,9 |
35,9 |
33,6 |
| 65-200/22 |
22 |
30 |
68 |
- |
65,5 |
62,5 |
58,5 |
54,5 |
49,5 |
46 |
44,5 |
42,5 |
|
