DRS - Канализационные насосные станции - Ebara Россия
 |
Технические данные
| Расход |
До 60 м3/ч |
| Напор |
До 72 м |
| Макс температура жидкости |
+40°C |
| Полюса |
2 |
| Макс расход твердых частиц |
6÷7 мм (DRS 40)
8÷10 мм (DRS 65) |
| Класс изоляции |
H |
| Степень защиты |
IP68 |
| Напряжение |
Однофазное 1~230 В ±10%
Трехфазное 3~400/690 В ±10% |
| Макс погружение |
7 м с кабелем 10 м, по запросу 17 м с кабелем 20 м |
Материалы
| Корпус насоса |
Чугун |
| Рабочее колесо |
Чугун |
| Вал |
Нержавеющая сталь 420B (EN 1.4028) |
| Механическое уплотнение |
Со стороны крыльчатки:
Карбид кремния/NBR
Сторона двигателя:
Углерод/Керамика/NBR |
|

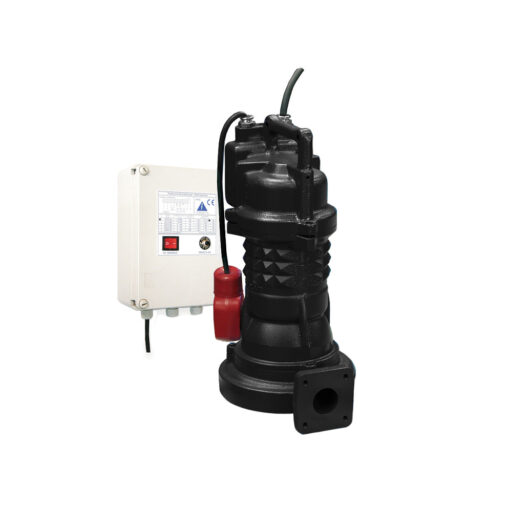

Канализационные насосы EBARA DRS из чугуна
Чугунные погружные насосы с измельчителем из стали AISI 304, пригодны для перекачки стоков с волокнистыми включениями, кусками бумаги и ткани.
Предназначены для установки на постоянном месте или использования в съемном варианте.
Более подробные технические сведения приведены в Каталоге.
• Загрязненные жидкости
• Опорожнение выгребных ям, канализационных систем или откачка шлама
ТАБЛИЦА ПОДБОРА
Тип насоса DRS/A40 |
Мощность |
Q=Расход |
[kW] |
[HP] |
л/мин 0 |
75 |
83 |
92 |
150 |
175 |
200 |
208 |
233 |
242 |
250 |
267 |
м³/ч 0 |
4.5 |
5.0 |
5.5 |
9.0 |
10.5 |
12.0 |
12.5 |
14.0 |
14.5 |
15.0 |
16.0 |
H=Общий манометрический напор в метрах |
40DRS51.1M2CG |
1.1 |
1.5 |
9 |
- |
- |
4.8 |
1.9 |
0.6 |
- |
- |
- |
- |
- |
- |
40DRS51.1M2BG |
1.1 |
1.5 |
11.4 |
8.8 |
8.5 |
8.1 |
5.3 |
4 |
2.5 |
2 |
- |
- |
- |
- |
40DRS51.1M2AG |
1.1 |
1.5 |
15.5 |
- |
11.8 |
11.3 |
8.2 |
6.7 |
5.1 |
4.6 |
3 |
2.4 |
- |
- |
40DRS51.2M2CG |
1.2 |
1.6 |
16.9 |
- |
15.3 |
15.1 |
13 |
11.9 |
10.6 |
10.2 |
8.8 |
8.3 |
7.7 |
6.6 |
40DRS51.5M2BG |
1.5 |
2 |
20.9 |
- |
19.1 |
18.7 |
16 |
14.5 |
12.8 |
12.2 |
10.3 |
- |
- |
- |
40DRS51.9M2AG |
1.9 |
2.5 |
24.8 |
- |
22.5 |
21.2 |
19.4 |
18 |
16.5 |
15.9 |
14.2 |
13.5 |
12.9 |
- |
40DRS51.1T2CG |
1.1 |
1.5 |
9.3 |
6.6 |
6.2 |
5.9 |
3.1 |
1.8 |
0.4 |
- |
- |
- |
- |
- |
40DRS51.1T2BG |
1.1 |
1.5 |
13.5 |
11 |
10.7 |
10.3 |
7.4 |
6 |
4.4 |
3.8 |
2 |
1.4 |
- |
- |
Тип насоса DRS/A40 |
Мощность |
Q=Расход |
[kW] |
[HP] |
л/мин 0 |
83 |
150 |
200 |
233 |
267 |
300 |
м³/ч 0 |
5.0 |
9.0 |
12.0 |
14.0 |
16.0 |
18.0 |
H=Общий манометрический напор в метрах |
40DRS51.4T2AG |
1.4 |
1.9 |
17.5 |
14.1 |
10.8 |
7.9 |
5.9 |
3.7 |
- |
40DRS51.6T2CG |
1.6 |
2.1 |
16.5 |
14.9 |
12.6 |
10.4 |
8.7 |
6.7 |
- |
40DRS51.6T2BG |
1.6 |
2.1 |
21.1 |
18.8 |
15.9 |
13.2 |
11 |
- |
- |
40DRS52.4T2AG |
2.4 |
3.2 |
24.8 |
22.5 |
19.4 |
16.5 |
14.2 |
11.6 |
- |
40DRS53.1T2BG |
3.1 |
4.2 |
27.3 |
25.8 |
23.8 |
21.8 |
20.3 |
18.5 |
- |
40DRS53.1T2AG |
3.1 |
4.2 |
31.8 |
29.3 |
27 |
24.9 |
23.5 |
21.9 |
- |
40DRS54.2T2CG |
4.2 |
5.6 |
36.1 |
34.7 |
32.9 |
31.2 |
29.9 |
28.5 |
- |
40DRS55T2BG |
5 |
6.7 |
40 |
39.5 |
38 |
36.3 |
34.9 |
33.3 |
- |
40DRS55T2AG |
5 |
6.7 |
46 |
44 |
42 |
40 |
38.4 |
36.7 |
34.8 |
Тип насоса DRS/A65 |
Мощность |
|
Q=Расход |
[kW] |
[HP] |
л/мин 0 |
200 |
400 |
433 |
667 |
900 |
1000 |
| |
м³/ч 0 |
12.0 |
24.0 |
26.0 |
40.0 |
54.0 |
60.0 |
H=Общий манометрический напор в метрах |
65DRS56.5T2CG |
6.5 |
8.7 |
40.5 |
37 |
31.3 |
30.1 |
- |
- |
- |
65DRS57.5T2BG |
7.5 |
10.1 |
47.5 |
43.5 |
37.2 |
- |
- |
- |
- |
65DRS59T2DG |
9 |
12.1 |
33.5 |
31.1 |
28.1 |
27.5 |
23.1 |
17.8 |
15.2 |
65DRS511T2CG |
11 |
14.8 |
39.1 |
37 |
34.1 |
33.5 |
28.9 |
23.2 |
20.4 |
65DRS513.8T2BG |
13.8 |
18.5 |
45 |
43 |
40.5 |
39.9 |
35.1 |
28.8 |
25.7 |
65DRS513.8T2AG |
13.8 |
18.5 |
49.5 |
47 |
43.5 |
43 |
38.1 |
32 |
29.1 |
65DRS514.9T2GG |
14.9 |
20.0 |
55 |
53 |
50.5 |
50 |
45.5 |
39.8 |
- |
65DRS520T2BG |
20 |
26.8 |
62.5 |
60.5 |
57 |
56.5 |
50.5 |
42.5 |
38.3 |
65DRS522.4T2AG |
22.4 |
30.0 |
70 |
68.5 |
66 |
65.5 |
61 |
55 |
52 |
65DRS525.1T2AG |
25.1 |
33.7 |
73 |
72 |
70 |
69.5 |
65.5 |
60.5 |
58 |
|
