QA60C SERIES - Шкафы и устройства управления, EBARA

Пускозащитное устройство для трехфазного электронасоса имеет панель управления электронного вида. Получаемое электропитание 400 В с частотой 50/60 Гц. К блоку подведено низкое, безопасное для человека, напряжение к контактам для присоединения к реле давления или к выключателю поплавкового типа, а также на контактах для присоединения к датчику, контролирующему уровень. Переключатель селекторного типа предназначен для датчиков уровня с размыкающим (Опорожнение) и замыкающим (Наполнение) контактами. Селекторный переключатель регулирует порог чувствительности защиты, а также держит под контролем регулирование токовой защиты. Задержка между переключениями режима защиты и максимальной нагрузки находится в пределах 3-х секунд. Когда индикаторная лампа горит, это говорит о работе двигателя, лампа мигает, когда срабатывает защита двигателя. Тепловая защита двигателя очень чувствительная, она предохранит его от перегрева, благодаря наличию плавких предохранителей. Блок находится в корпусе, выполненном из термоустойчивого пластика, электробезопасность соответствует классу IP50.

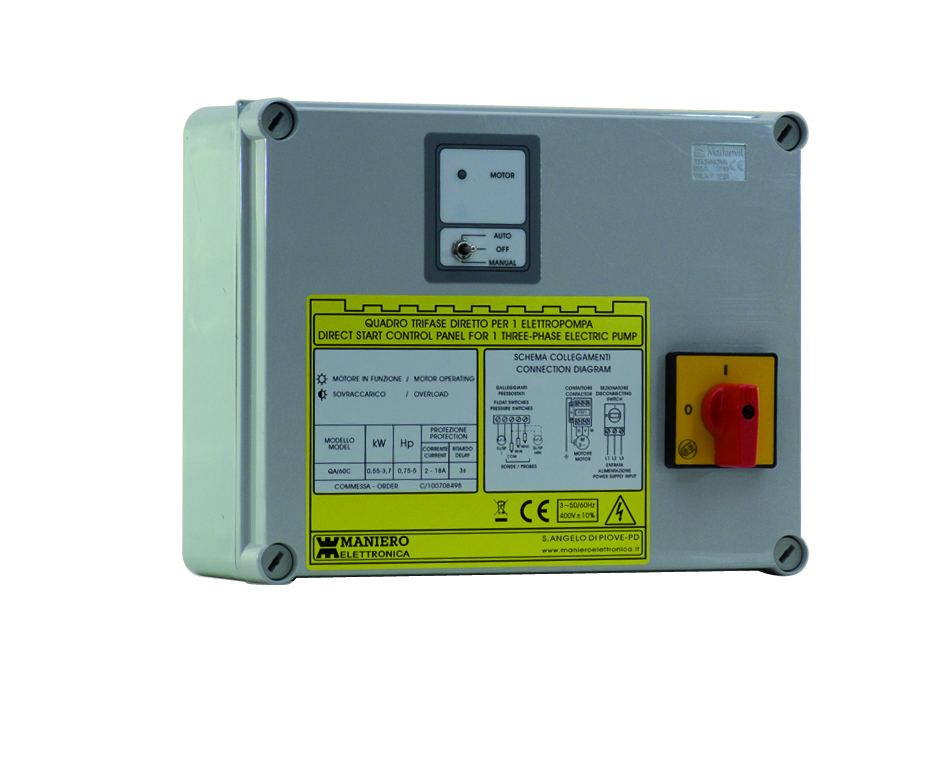

EBARA QA60C - Шкаф управления

БЛОКИ УПРАВЛЕНИЯ И ПУСКОВЫЕ УСТРОЙСТВА ДЛЯ 1
ТРЕХФАЗНОГО ЭЛЕКТРОНАСОСА ТРЕХФАЗНОГО ЭЛЕКТРОНАСОСА
ПРЯМОЙ ПУСК С АМПЕРМЕТРИЧЕСКОЙ ЗАЩИТОЙ ПРЯМОЙ ПУСК С АМПЕРМЕТРИЧЕСКОЙ ЗАЩИТОЙ

ОБЩИЕ ХАРАКТЕРИСТИКИ:

• Электронный блок управления; • Электронный блок управления;
• Электропитание 3~ 50/60 Гц 400 В ±10%; • Электропитание 3~ 50/60 Гц 400 В ±10%;
• Ввод самого низкого напряжения для внешнего управления с реле • Ввод самого низкого напряжения для внешнего управления с реле
давления или поплавкового выключателя; давления или поплавкового выключателя;
• Вводы самого низкого напряжения для датчиков, реле давления • Вводы самого низкого напряжения для датчиков, реле давления
или поплавка минимального уровня для защиты от работы всухую или поплавка минимального уровня для защиты от работы всухую
или перелива; или перелива;
• Переключатель для датчиков уровня (контакты НЗ для ОПОРОЖНЕНИЯ • Переключатель для датчиков уровня (контакты НЗ для ОПОРОЖНЕНИЯ
или контакты НР для НАПОЛНЕНИЯ); или контакты НР для НАПОЛНЕНИЯ);
• Переключатели конца шкалы триммера регуляции порога • Переключатели конца шкалы триммера регуляции порога
срабатывания датчиков (2-20k; 10-100K); срабатывания датчиков (2-20k; 10-100K);
• Триммер регуляции порога срабатывания датчиков; • Триммер регуляции порога срабатывания датчиков;
• Триммер регуляции порога срабатывания амперметрической • Триммер регуляции порога срабатывания амперметрической
защиты (перегрузка): время задержки срабатывания примерно защиты (перегрузка): время задержки срабатывания примерно
3 сек; 3 сек;
• Переключатель режимов АВТОМАТИЧЕСКИЙ - ВЫКЛЮЧЕН - • Переключатель режимов АВТОМАТИЧЕСКИЙ - ВЫКЛЮЧЕН -
РУЧНОЙ (последняя команда с автоматическим взводом); РУЧНОЙ (последняя команда с автоматическим взводом);
• Индикатор работы двигателя (горит) или срабатывания защиты • Индикатор работы двигателя (горит) или срабатывания защиты
двигателя (мигает). двигателя (мигает).
• Плавкие предохранители двигателя; • Плавкие предохранители двигателя;

РАССЧИТАН НА УСТАНОВКУ:

• MIC/1E-..V-2U в 3-х версиях: • MIC/1E-..V-2U в 3-х версиях:
модуль интерфейса для управления внешним оборудованием с модуль интерфейса для управления внешним оборудованием с
электропитанием 12 В~ или 24 В~ или 230 В ~ вывод с чистыми электропитанием 12 В~ или 24 В~ или 230 В ~ вывод с чистыми
контактами. контактами.
Для моделей QA/60C и QA/61C требуется смена шкафа. Для моделей QA/60C и QA/61C требуется смена шкафа.
ПРИМЕЧАНИЕ: вместо 2-х датчиков можно использовать 2 поплавк ПРИМЕЧАНИЕ: вместо 2-х датчиков можно использовать 2 поплавк
1 ВЫКЛ. и 1 ВКЛ. 1 ВЫКЛ. и 1 ВКЛ.
• Плавкие предохранители вспомогательных цепей; • Плавкие предохранители вспомогательных цепей;
• Общий рубильник с блокировкой дверцы; • Общий рубильник с блокировкой дверцы;
• Шкаф из термопластикового материала; • Шкаф из термопластикового материала;
• Класс электробезопасности IP50. • Класс электробезопасности IP50.

КЛАСС ЭЛЕКТРОБЕЗОПАСНОСТИ IP55 ПО ТРЕБОВАНИЮ:

• Крышка выключателя, код 644.344; • Крышка выключателя, код 644.344;
• Крышка кнопки, код 644.345 (для моделей AA). • Крышка кнопки, код 644.345 (для моделей AA).

ЭЛЕКТРОННЫЕ ЗАП. ЧАСТИ:

• Для моделей QA/60C, QA/61C, QA/62C: • Для моделей QA/60C, QA/61C, QA/62C:
- Плата, код 223.51; - Плата, код 223.51;
• Для моделей QA/63C, QA/64C, QA/65C: • Для моделей QA/63C, QA/64C, QA/65C:
- Плата, код 223.61; - Плата, код 223.61;
• Общая консоль управления, код 316.04. • Общая консоль управления, код 316.04.
