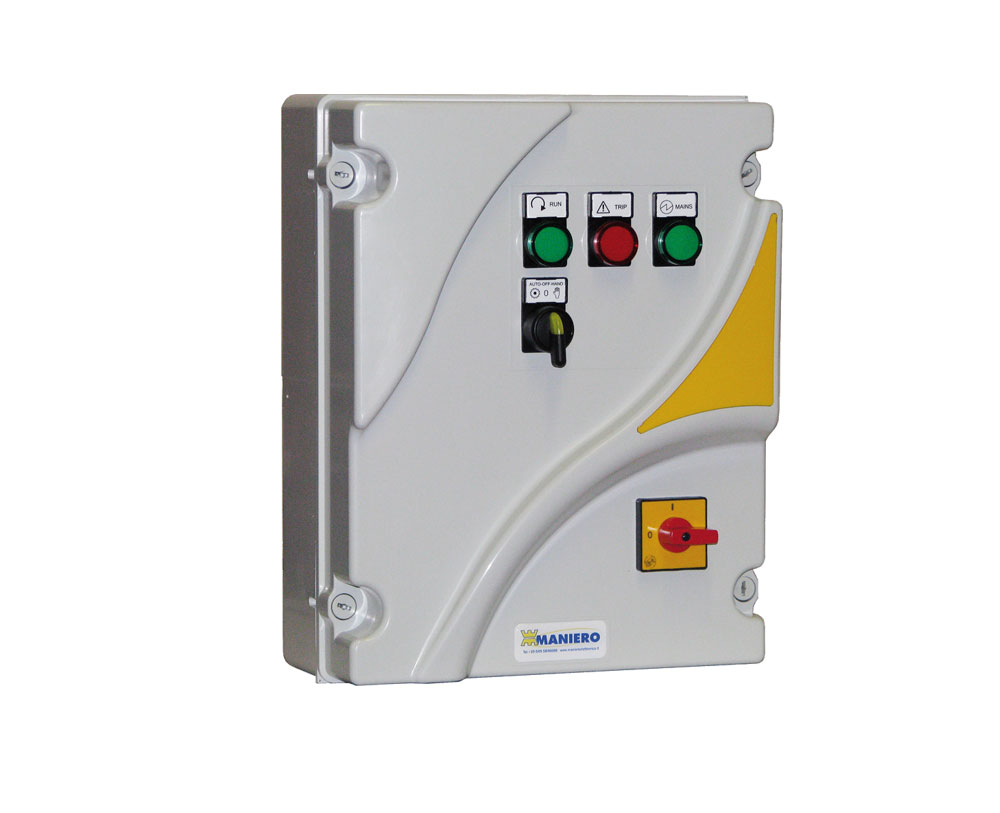

Шкафы и устройства управления EBARA QT1 SERIES

БЛОКИ УПРАВЛЕНИЯ 1 ТРЕХФАЗНЫМ ЭЛЕКТРОНАСОСОМ ПРЯМОЙ ПУСК С ТЕПЛОВОЙ ЗАЩИТОЙ ПРЯМОЙ ПУСК С ТЕПЛОВОЙ ЗАЩИТОЙ ДЛЯ СТОЧНЫХ ВОД ДЛЯ СТОЧНЫХ ВОД Электромеханический трехфазный блок предназначен для управления одным погружным электронасосом. Электромеханический трехфазный блок предназначен для управления одным погружным электронасосом. ТЕХНИЧЕСКИЕ ДАННЫЕ • Электропитание 3~ 50/60 Гц 400 В ±10%; • Электропитание 3~ 50/60 Гц 400 В ±10%; • Общий рубильник с блокировкой дверцы; • Общий рубильник с блокировкой дверцы; • Трансформатор для питания вспомогательных цепей; • Трансформатор для питания вспомогательных цепей; • Контактор; • Контактор; • Класс электробезопасности IP55 • Класс электробезопасности IP55

Электрические панели управления для 3-фазных канализационных и дренажных насосов EBARA QT1

ВВОДЫ

- 4 ввода низкого напряжения: - 4 ввода низкого напряжения:
• аварийная остановка SL/SP STOP (например, поплавковый выключатель для защиты от сухого хода), срабатывающая как в АВТОМАТИЧЕСКОМ, так и в РУЧНОМ режиме; • аварийная остановка SL/SP STOP (например, поплавковый выключатель для защиты от сухого хода), срабатывающая как в АВТОМАТИЧЕСКОМ, так и в РУЧНОМ режиме;
• пуск и остановка в режиме SL/SP 1 (например, поплавковый выключатель применен для включения). • пуск и остановка в режиме SL/SP 1 (например, поплавковый выключатель применен для включения).
• сигнализация максимального уровня SL/SP MAX; • сигнализация максимального уровня SL/SP MAX;
• блокировка двигателя при срабатывании теплового датчика • блокировка двигателя при срабатывании теплового датчика

УПРАВЛЕНИЯ И СИГНАЛИЗАЦИИ

- Переключатель режимов АВТОМАТИЧЕСКИЙ - ВЫКЛЮЧЕН - РУЧНОЙ - Переключатель режимов АВТОМАТИЧЕСКИЙ - ВЫКЛЮЧЕН - РУЧНОЙ
• 3 индикаторных лампы для сигнализации: • 3 индикаторных лампы для сигнализации:
- Наличия электропитания; - Наличия электропитания;
- Электронасос в режиме; - Электронасос в режиме;
- Сработала защита - Сработала защита

СИГНАЛИЗАЦИИ И ЗАЩИТА

• Тепловое реле защиты от отсутствия фазы, восстанавливаемое изнутри; • Тепловое реле защиты от отсутствия фазы, восстанавливаемое изнутри;
• Плавкие предохранители двигателя; • Плавкие предохранители двигателя;
• Плавкие предохранители вспомогательных цепей; • Плавкие предохранители вспомогательных цепей;
• Вывод сигнализации 24 В перем. т., активируемый срабатыванием защиты перегрузки или максимального уровня; • Вывод сигнализации 24 В перем. т., активируемый срабатыванием защиты перегрузки или максимального уровня;
• Блокировка двигателя при срабатывании теплового датчика. • Блокировка двигателя при срабатывании теплового датчика.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

• Температура окружающей среды -5 / +40 °C; • Температура окружающей среды -5 / +40 °C;
• Относительная влажность 50% при максимальной температуре • Относительная влажность 50% при максимальной температуре
40°C 40°C

ПРИМЕЧАНИЯ

• Значение мощности указано в качестве примера. Для правильного • Значение мощности указано в качестве примера. Для правильного
выбора блока управления удостоверьтесь, что потребление тока выбора блока управления удостоверьтесь, что потребление тока
в Амперах двигателя находится в пределах двух значений рабочего тока блока управления. в Амперах двигателя находится в пределах двух значений рабочего тока блока управления.
• Шкаф из термопластикового материала (Р) до 35 А, металлический (М) для больших величин 46 ÷ 135 A. • Шкаф из термопластикового материала (Р) до 35 А, металлический (М) для больших величин 46 ÷ 135 A.
