Электрические панели управления EBARA QT2

БЛОКИ УПРАВЛЕНИЯ 2 ТРЕХФАЗНЫМИ ЭЛЕКТРОНАСОСАМИ ПРЯМОЙ ПУСК С ТЕПЛОВОЙ ЗАЩИТОЙ ПРЯМОЙ ПУСК С ТЕПЛОВОЙ ЗАЩИТОЙ ДЛЯ СТОЧНЫХ ВОД ДЛЯ СТОЧНЫХ ВОД Электромеханический трехфазный блок предназначен для управления двумя погружными электронасосами Электромеханический трехфазный блок предназначен для управления двумя погружными электронасосами - Электропитание 3~ 50/60 Гц 400 В ±10%; - Электропитание 3~ 50/60 Гц 400 В ±10%; - Общий рубильник с блокировкой дверцы; - Общий рубильник с блокировкой дверцы; - Трансформатор для питания вспомогательных цепей; - Трансформатор для питания вспомогательных цепей; - Контактор (для каждого насоса); - Контактор (для каждого насоса); - Устройство для чередования включения насосов; - Устройство для чередования включения насосов; - Класс электробезопасности IP55. - Класс электробезопасности IP55.

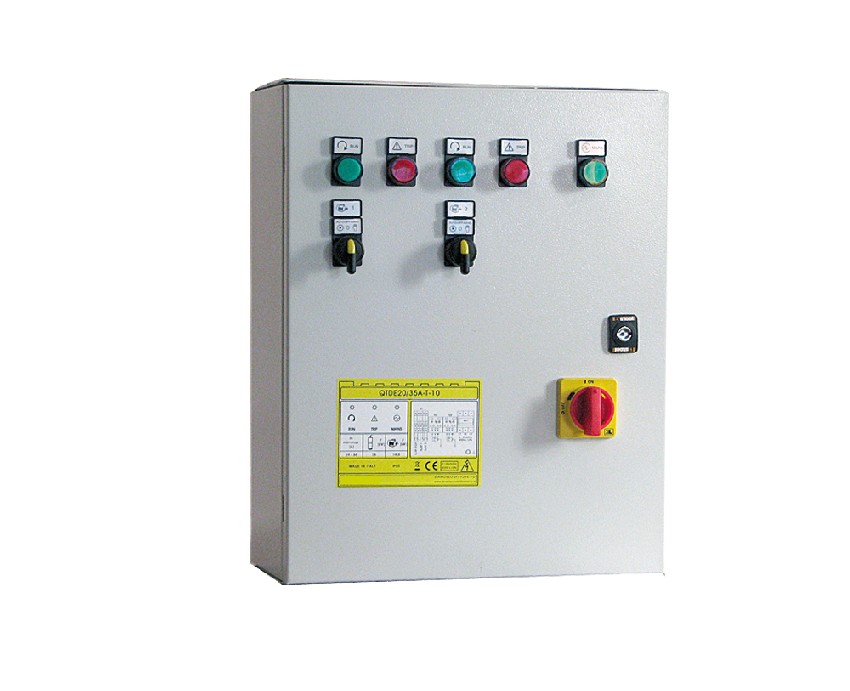

Панель управления для насоса EBARA QT2 series

- 6 вводов низкого напряжения для: - 6 вводов низкого напряжения для:
• аварийная остановка SL/SP STOP (например, поплавковый выключатель для защиты от сухого хода), срабатывающая как в АВТОМАТИЧЕСКОМ, так и в РУЧНОМ режиме; • аварийная остановка SL/SP STOP (например, поплавковый выключатель для защиты от сухого хода), срабатывающая как в АВТОМАТИЧЕСКОМ, так и в РУЧНОМ режиме;
• пуск и остановка в режиме SL/SP 1 и 2 (например, поплавковый выключатель применен для включения); • пуск и остановка в режиме SL/SP 1 и 2 (например, поплавковый выключатель применен для включения);
• сигнализация максимального уровня SL/SP MAX; • сигнализация максимального уровня SL/SP MAX;
• блокировка двигателя при срабатывании теплового датчика. • блокировка двигателя при срабатывании теплового датчика.

УПРАВЛЕНИЯ И СИГНАЛИЗАЦИИ УПРАВЛЕНИЯ И СИГНАЛИЗАЦИИ

- Переключатель для выбора режимов АВТОМАТИЧЕСКИЙ - - Переключатель для выбора режимов АВТОМАТИЧЕСКИЙ -
ВЫКЛЮЧЕН - РУЧНОЙ; ВЫКЛЮЧЕН - РУЧНОЙ;
- 5 индикаторных ламп для сигнализации: - 5 индикаторных ламп для сигнализации:
• Наличия электропитания; • Наличия электропитания;
• Электронасос 1 или 2 в работе; • Электронасос 1 или 2 в работе;
• Сработала защита двигателя 1 или 2. • Сработала защита двигателя 1 или 2.

СИГНАЛИЗАЦИИ И ЗАЩИТА СИГНАЛИЗАЦИИ И ЗАЩИТА
- Тепловое реле защиты от отсутствия фазы, восстанавливаемое изнутри; - Тепловое реле защиты от отсутствия фазы, восстанавливаемое изнутри;
- Плавкие предохранители двигателя; - Плавкие предохранители двигателя;
- Плавкие предохранители вспомогательных цепей; - Плавкие предохранители вспомогательных цепей;
- Вывод сигнализации 24 В перем. т., активируемый срабатыванием - Вывод сигнализации 24 В перем. т., активируемый срабатыванием
защиты от перегрузки или максимального уровня. защиты от перегрузки или максимального уровня.
- Блокировка двигателя при срабатывании теплового датчика. - Блокировка двигателя при срабатывании теплового датчика.
УСЛОВИЯ ЭКСПЛУАТАЦИИ УСЛОВИЯ ЭКСПЛУАТАЦИИ
• Температура окружающей среды -5 / +40 °C; • Температура окружающей среды -5 / +40 °C;
• Относительная влажность 50% при максимальной температуре • Относительная влажность 50% при максимальной температуре
40°C 40°C

ПРИМЕЧАНИЯ

• Значение мощности указано в качестве примера. Для правильного • Значение мощности указано в качестве примера. Для правильного
выбора блока управления удостоверьтесь, что потребление тока выбора блока управления удостоверьтесь, что потребление тока
в Амперах двигателя находится в пределах двух значений рабочего тока блока управления. в Амперах двигателя находится в пределах двух значений рабочего тока блока управления.
• Шкаф из термопластикового материала (Р) до 23 А, • Шкаф из термопластикового материала (Р) до 23 А,
металлический (М) для больших величин 29 ÷ 135 А. металлический (М) для больших величин 29 ÷ 135 А.
