Шкаф управления Ebara FFBP SERIES (пожаротушение)
СЕРИЯ FFBP (ГЛАВНЫЙ НАСОС БУСТЕРНОЙ УСТАНОВКИ FFB)
Блоки управления бустерными установками пожаротушения по норме EN 12845 Блоки управления бустерными установками пожаротушения по норме EN 12845
СФЕРЫ ПРИМЕНЕНИЯ
Каждый блок управления предназначен для управления одним электронасосом. Каждый блок управления предназначен для управления одним электронасосом.
Блоки управления укомплектованы электронной платой для контроля и управления контакторами автоматического (пуск по размыканию реле давления) и ручного пуска электронасоса. Плата укомплектована графическим дисплеем для считывания электрических параметров и настроек меню. Она осуществляет контроль рабочего состояния электронасоса при помощи трех сетевых вольтметров, трех ампермеров, одного частотомера, одного ваттметра (активная мощность), одного варметра (реактивная мощность), одного вольтамперметра (номинальная мощность) и фазометра. Она сигнализирует неисправности электронасоса с предупреждением о низкой частоте сети, Блоки управления укомплектованы электронной платой для контроля и управления контакторами автоматического (пуск по размыканию реле давления) и ручного пуска электронасоса. Плата укомплектована графическим дисплеем для считывания электрических параметров и настроек меню. Она осуществляет контроль рабочего состояния электронасоса при помощи трех сетевых вольтметров, трех ампермеров, одного частотомера, одного ваттметра (активная мощность), одного варметра (реактивная мощность), одного вольтамперметра (номинальная мощность) и фазометра. Она сигнализирует неисправности электронасоса с предупреждением о низкой частоте сети,
высокой частоте сети, низком напряжении сети, наличии напряжения сети, перенапряжении сети, незапуске, сверхтоке насоса, ошибочной последовательности фаз, отсутствии фазы или низком напряжении сети, сбое реле давления рабочего насоса. высокой частоте сети, низком напряжении сети, наличии напряжения сети, перенапряжении сети, незапуске, сверхтоке насоса, ошибочной последовательности фаз, отсутствии фазы или низком напряжении сети, сбое реле давления рабочего насоса.
Аварийные оповещения не приводят к остановке насоса, показываются соответствующей сигнализацией общего индикатора, сообщением на дисплее и коммутируют контакт для осуществления дистанционного контроля. Аварийные оповещения не приводят к остановке насоса, показываются соответствующей сигнализацией общего индикатора, сообщением на дисплее и коммутируют контакт для осуществления дистанционного контроля.
Блоки управления предназначены для автоматического еженедельного испытания и, в случае запуска по реле давления, Блоки управления предназначены для автоматического еженедельного испытания и, в случае запуска по реле давления,
автоматически останавливают насосы после 20 минут непрерывной работы при максимальном давлении (системы с гидрантами UNI10779). автоматически останавливают насосы после 20 минут непрерывной работы при максимальном давлении (системы с гидрантами UNI10779).
Блоки управления укомплектованы съемной клеммной колодкой, к которой можно подсоединить все электрические провода, т.е. подсоединить реле давления, внешние поплавки и сигнализации, передаваемых на блок управления DFFRP, устанавливаемый в охраняемом помещении. Блоки управления укомплектованы съемной клеммной колодкой, к которой можно подсоединить все электрические провода, т.е. подсоединить реле давления, внешние поплавки и сигнализации, передаваемых на блок управления DFFRP, устанавливаемый в охраняемом помещении.
Блоки управления предназначены для прямого запуска насосов мощностью до 7,5 кВт, свыше 7,5 кВт запуск выполняется по схеме звезда/треугольник. Блоки управления предназначены для прямого запуска насосов мощностью до 7,5 кВт, свыше 7,5 кВт запуск выполняется по схеме звезда/треугольник.

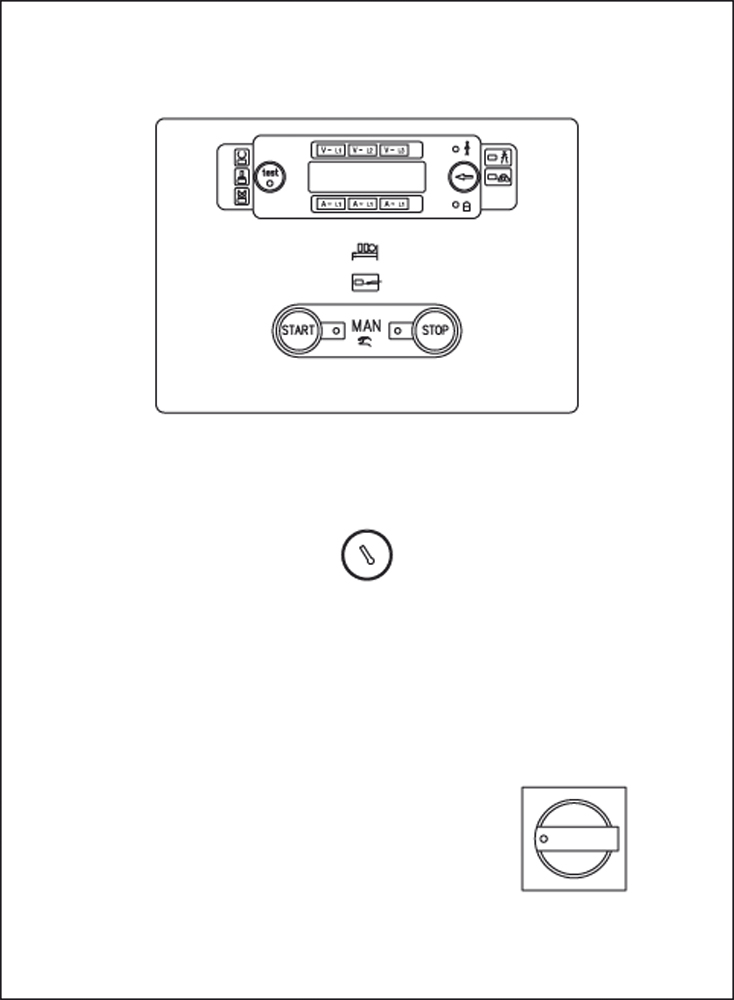

На лицевой панели блока управления имеются индикаторные лампы аварийных оповещений в соответствии с нормой EN 12845, и кнопка тестирования индикаторов; внутри находятся плавкие предохранители линии двигателя и вспомогательных цепей, силовые контакторы и трансформатор электропитания. На лицевой панели блока управления имеются индикаторные лампы аварийных оповещений в соответствии с нормой EN 12845, и кнопка тестирования индикаторов; внутри находятся плавкие предохранители линии двигателя и вспомогательных цепей, силовые контакторы и трансформатор электропитания.
МАТЕРИАЛЫ
• Автоматическое или ручное управление питающего насоса • Автоматическое или ручное управление питающего насоса
• Сигнализация с возможным дистанционным дублированием • Сигнализация с возможным дистанционным дублированием
ТЕХНИЧЕСКИЕ ДАННЫЕ
• Электропитание: 400 В ±10% - 50/60 Гц • Электропитание: 400 В ±10% - 50/60 Гц
• Диапазон температур: -10°C ÷ +40°C • Диапазон температур: -10°C ÷ +40°C
• Класс электробезопасности IP55 • Класс электробезопасности IP55
• Справочные нормативы: EN 60204-1; EN 60439-1; EN 61000-6-1; • Справочные нормативы: EN 60204-1; EN 60439-1; EN 61000-6-1;
EN 61000-6-2 ;EN 61000-6-3;EN 61000-6-4; EN 60529; EN 12845 EN 61000-6-2 ;EN 61000-6-3;EN 61000-6-4; EN 60529; EN 12845
|
