Установки повышения давления EBARA 2GP

Технические данные Макс рабочее давление 10 бар Макс температура жидкости +45°C для 2GP AGA +40/80°C для 2GP CDA (в зависимости от модели) +60°C для 2GP 2CDX +40°C для 2GP COMPACT/CVM +80°C для 2GP MATRIX/EVMSG Полюса 2 Класс изоляции F Степень защиты IP44 для 2GP AGA/CDA/COMPACT/CVM IP55 для 2GP 2CDX/MATRIX/EVMSG Напряжение Однофазное 1~230 В ±10% Трехфазное 3~400 В ±10%

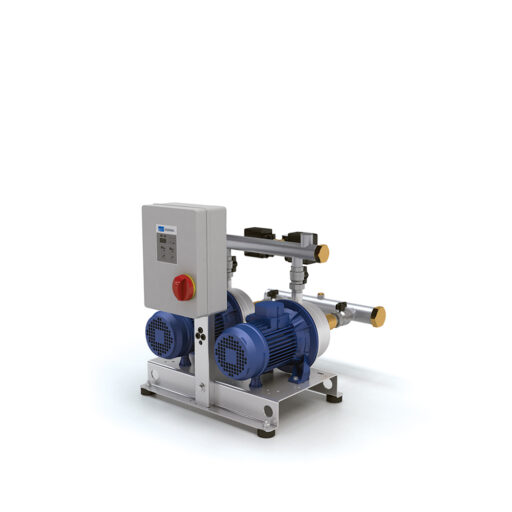

2GP COMPACT - Бытовые насосные станции, EBARA

Насосные станции с двумя 1- или 3-фазными насосами горизонтального или вертикального типа и подготовкой к подключению к гидроаккумулятору или пневматическому напорному баку.
Все насосные станции EBARA прошли полноценные испытания, гарантирующие их исправность и простоту ввода в эксплуатацию, поскольку их основные параметры (предельный ток потребления, давление запуска, минимальное давление срабатывания сигнализации и пр.) заданы изготовителем.
Их универсальность обеспечивается наличием нескольких модификаций:

• 2GP AGA: с двумя 1- или 3-фазными чугунными самовсасывающими насосами
• 2GP CDA: с двумя 1- или 3-фазными чугунными насосами со сдвоенным рабочим колесом
• 2GP 2CDХ: с двумя 1- или 3-фазными чугунными насосами со сдвоенным рабочим колесом и гидравлической частью из нержавеющей стали AISI 304
• 2GP COMPACT: с двумя 1- или 3-фазными чугунными горизонтальными многоступенчатыми насосами
• 2GP MATRIX: с двумя 1- или 3-фазными горизонтальными многоступенчатыми насосами из нержавеющей стали AISI 304
• 2GP CVM: с двумя 1- или 3-фазными вертикальными многоступенчатыми насосами из чугуна
• 2GP EVMS: с двумя 1- или 3-фазными вертикальными многоступенчатыми насосами

Более подробные технические сведения приведены в Каталоге.
Примечание:
варианты исполнения с другими насосами - на заказ.

• Коммунальные водопроводные сети
• Промышленное водоснабжение
• Орошение садов, парков и спортивных площадок

БЫТОВЫЕ НАПОРНЫЕ СТАНЦИИ ТИПОВОЕ ПРИМЕНЕНИЕ
Основание и коллекторы насосной станции выполнены из оцинкованной стали. Напорный коллектор подготовлен для установки 2 мембранных бака вертикального типа; на нем установлено 2 реле давления, блок управления и манометр. Каждый насос на всасывании укомплектован задвижкой и обратным клапаном, с возможностью соединения с воздуховодом, и другой задвижкой на выходе. Основание и коллекторы насосной станции выполнены из оцинкованной стали.
Блок управления и защиты промаркирован СЕ.

• Комплектующие промаркированы знаками IMQ и VDE
• Вспомогательная цепь низкого напряжения
• Включение и выключение двигателей управляется двумя реле давления реле давления
• Возможно соединение с поплавками или реле минимального давления для защиты от работы без воды на всасывании
• Имеется устройство, изменяющее порядок включения насосов при каждом запуске насосов при каждом запуске
• Электропитание:

- Однофазное 230 В, 50 Гц

- Трехфазное 400 В, 50 Гц

• Прямой пуск
• Плавкие предохранители силовой цепи
• Плавкие предохранители вспомогательной цепи
• Класс электробезопасности IP 55
• Общий рубильник линии с блокировкой дверцы
• Выключатели авто - 0 - руч. для каждого насоса
• Перезапуск тепловой защиты
• Индикаторная лампа:

- наличие сети;
- работа двигателя в режиме;
- сигнализация уровня воды;
- защита двигателя (только для трехфазной версии).

• Возможность вывода сигнализации
• По заказу могут быть использованы блоки управления специальной версии

ПРИНЦИП РАБОТЫ
Расход или утечка воды в системе при остановленных насосах, что приводит к понижению давления с последующим замыканием контакта реле давления с более высокой настройкой, что определяет запуск первого электронасоса. Если расход воды определяет запуск первого электронасоса. Если расход воды превышает производительность насоса, давление продолжает понижаться до замыкания контакта второго реле давления и запуска второго насоса. Прекращение или сокращение превышает производительность насоса, давление продолжает понижаться до замыкания контакта второго реле давления и запуска второго насоса. Прекращение или сокращение расхода воды приводит к повышению давления в системе с размыканием контактов реле давления и последовательной остановке насосов. Смена порядка включения двух двигателей сокращает число часовых запусков отдельных насосов и обеспечивает их равномерное использование. Подсоединение к блоку управления поплавка или реле минимального давления (как в случае подачи воды из резервуара первичного сбора, так и из водопровода) помогает избежать наиболее распространенной неисправности электронасосов: отсутствие воды на всасывании. расхода воды приводит к повышению давления в системе с размыканием контактов реле давления и последовательной остановке насосов.
