Погружные электронасосы серии UNIQA - Zenit

ZUG V

VORTEX

• Крыльчатка vortex из чугуна
• Свободный интегральный проход

• Загрязненные нефильтрованные биологические жидкости и канализационные
• Предназначается для гражданских перекачивающих станций, подъема сточных вод на животноводческих фермах и в промышленности

ZUG OC

ОТКРЫТЫЙ КАНАЛ

• Крыльчатка с каналами из чугуна
• Большой свободный проход

• Жидкости, содержащие твердые взвешенные тела
• Предназначается для канализационных систем, дренажа и ванн для сбора воды после первого дождя

ZUG CP

CHOPPER

• Крыльчатка измельчителя в hard cast iron стандартной комплектации
• Система измельчения позволяет нарезать разнообразные по форме и
  размерам включения
  ► Гидравлическая производительность ниже всего лишь на 3-5% по сравнению с обычной канальной крыльчаткой

• Загрязненные жидкости, содержащие твердые тела и волокна
• Предназначается для канализационных систем, перекачки неотфильтрованных стоков

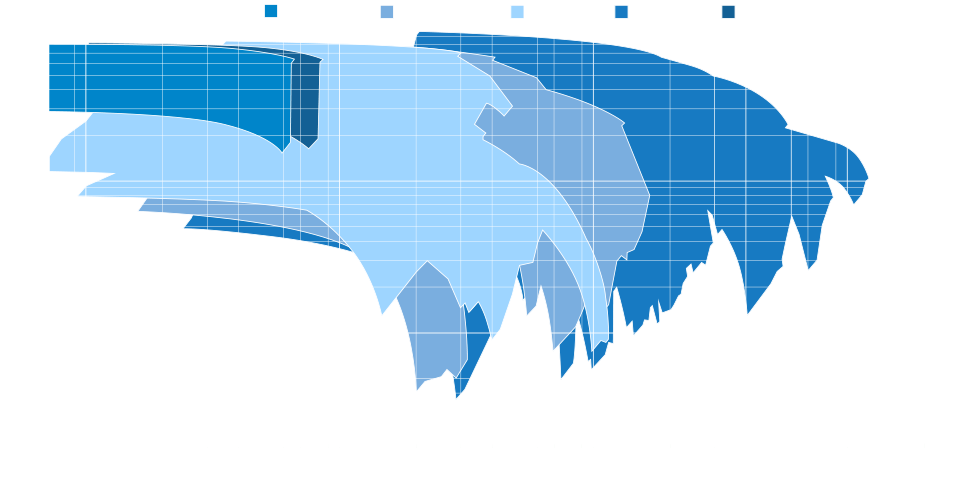

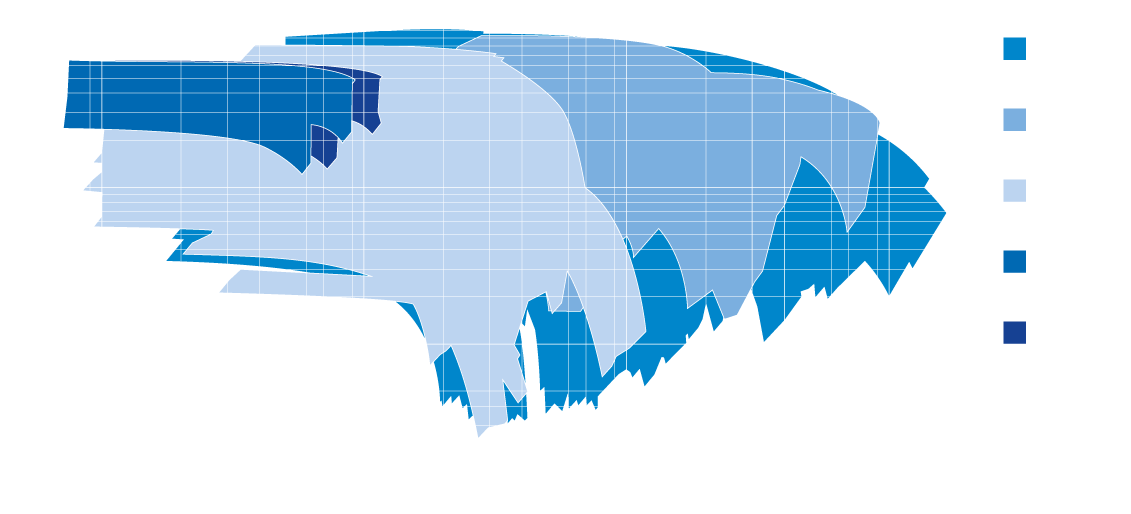

Характеристики модельного ряда

Характеристики модельного ряда

Характеристики модельного ряда

ZUG GR

GRINDER

• Многоканальная открытая чугунная крыльчатка
• Высокий манометрический напор

• Чистая вода, осадки и дренажная вода
• Предназначается для использования в сельском хозяйстве, поливе и рыбном хозяйстве

ZUG HP

БОЛЬШОЙ НАПОР

• Многоканальная открытая чугунная крыльчатка
• Высокий манометрический напор

• Чистая вода, осадки и дренажная вода
• Предназначается для использования в сельском хозяйстве, поливе и рыбоводстве

Характеристики модельного ряда

Характеристики модельного ряда

Вал двигателя из стали AISI 431. По заказу может поставляться вал из стали DUPLEX.

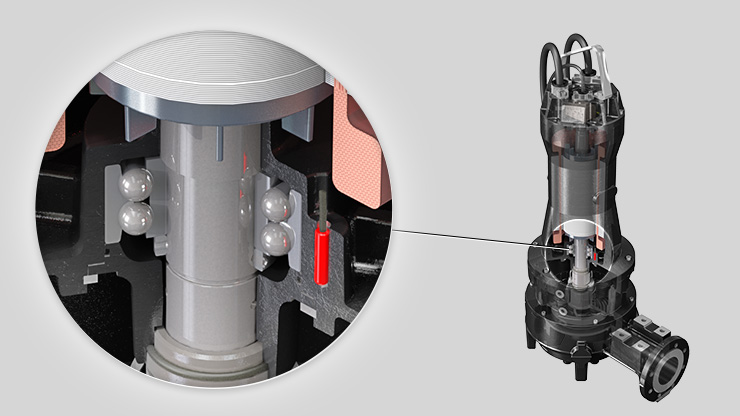

Подшипники с большим запасом прочности для гарантии 100000 моточасов.

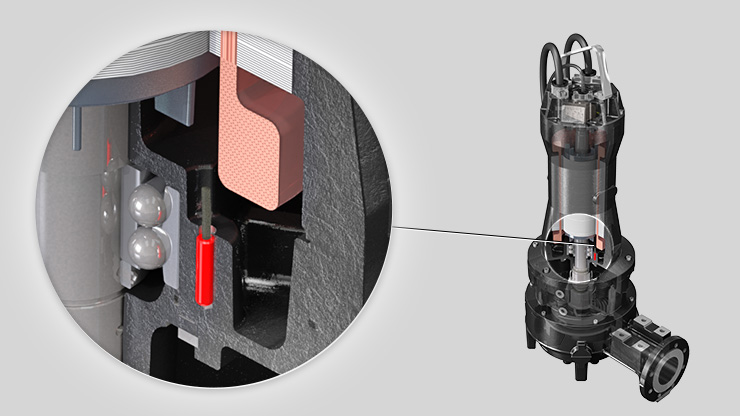

Два механических уплотнения из карбида кремния в масляной камере обеспечивающие высокую надежность, даже в суровых условиях. Масло можно проверять и заменять даже при нахождении электронасоса в вертикальном положении, используя для этого специальные пробки на наружной стороне опоры.

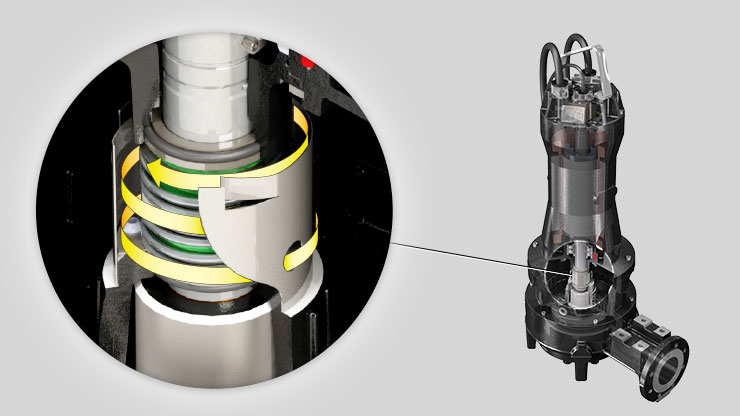

Благодаря специальной детали (oil lifter) верхнее механическое уплотнение постоянно смазывается и более эффективно предохраняется от износа.

Возможность установки опционных датчиков для сигнализации возможных неисправностей. Датчик проникновения воды в масляную камеру механических уплотнений устанавливается серийно также на взрывозащищенной версии АТЕХ.

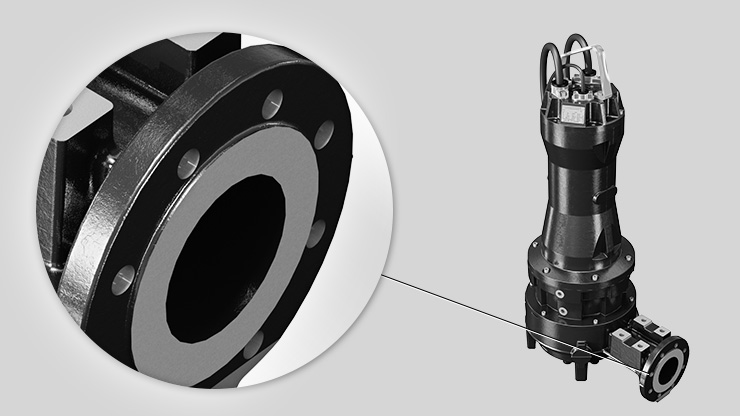

Они могут быть разных типов и с разными отверстиями на фланцах, например, ANSI, BS.

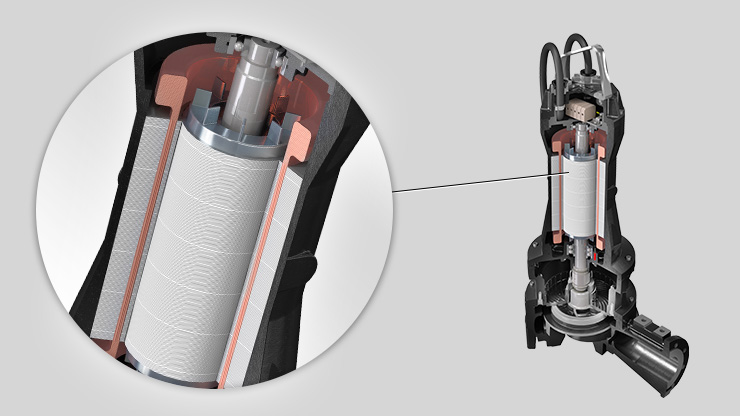

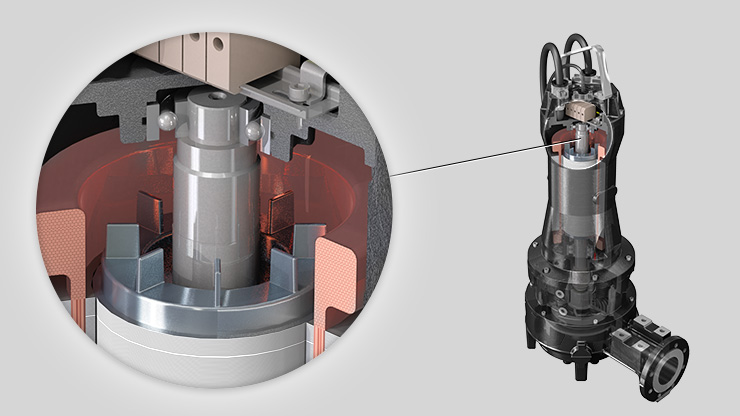

Двигатель спроектирован для достижения класса эффективности PREMIUM [IE3], в соответствии с нормой EN 6034-30. Гарантируется работа в режиме S1 даже в воде с температурой 40°C или выше. Как правило, поскольку затраты на энергию являются самыми высокими по сравнению с другими расходами, при непрерывной работе экономия по сравнению с традиционной системой будет более существенной и расходы на покупку высокопроизводительной системы будут возвращены в кратчайшие сроки, без учета неоспоримых преимуществ в воздействии на окружающую среду.

Все гидравлические компоненты были спроектированы для достижения самой высокой эффективности и наилучших характеристик, несмотря на гарантию больших свободных проходов.

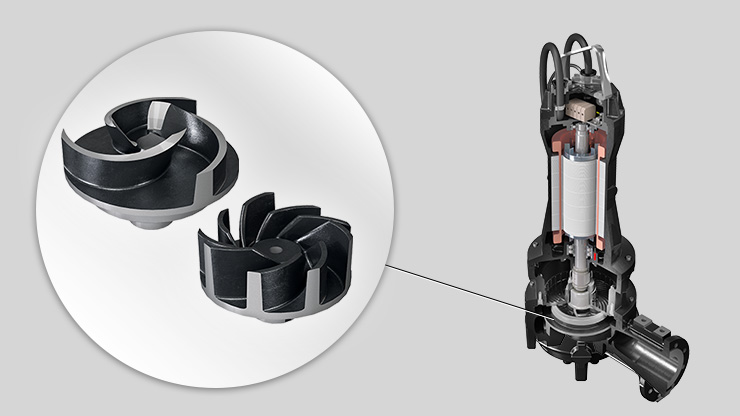

Крыльчатки могут быть выполнены из чугуна, нержавеющей стали, бронзы/алюминия или Molib-Tech™ - инновационного материала, гарантирующего существенно большую долговечность по сравнению с традиционными системами керамических покрытий.
На всех моделях с канальной гидравлической частью имеется система осевой регулировки, которая позволяет восстановить зазор крыльчатки и сохранить неизменными характеристики даже в случае обычного износа компонентов.
Система ACS (Anti Clogging System, Защитная система от засорения) состоит из спирального паза необходимой глубины, вырезанного внутри диффузора.
Эта особенность не допускает блокировки крыльчатки даже при наличии сильно загрязненных жидкостей, позволяет разрывать и измельчать волокнистые вещества и наделяет гидравлическую часть характеристиками незасоряемости.

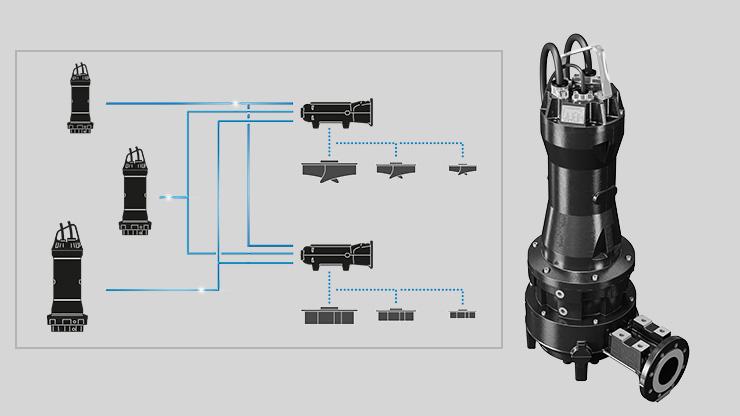

Серия UNIQA разработана по модульной логике, в которой двигатель и гидравлическая часть отлично совмещены. Эта характеристика позволяет получать чрезвычайно надежное оборудование, чему способствуют также материалы, соответствующие типу жидкости, для которой они предназначены. Кроме того, достигаются максимальные характеристики, поскольку каждый компонент оптимизирован в соответствии с рабочей точкой и обладает необходимыми параметрами для обеспечения минимального потребления энергии.

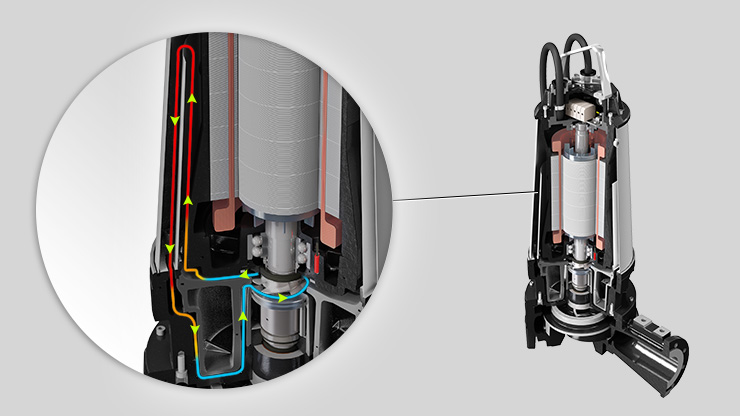

Охлаждение двигателя осуществляется при помощи эксклюзивной замкнутой системы внутренней циркуляции. Благодаря этому охлаждающая жидкость остается чистой даже при попадании загрязненной жидкости в масляную камеру из-за износа первого механического уплотнения.
Непрерывная работа гарантирована также в случае сухой установки и в условиях частичного погружения.

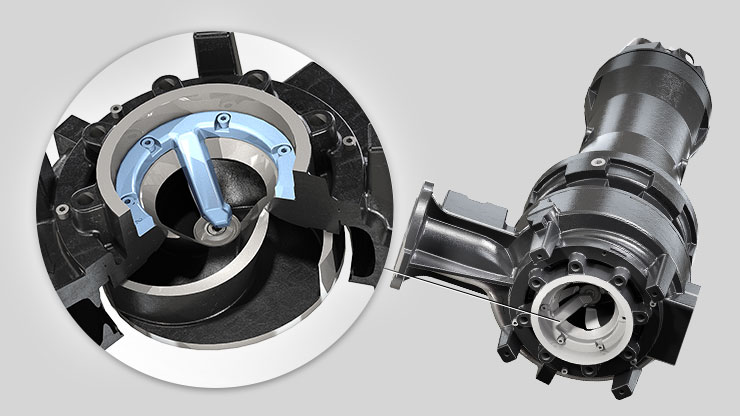

[ZUG CP] Сердцем системы является прочный стальной нож с заточенной кромкой, расположенной касательно к лопастям канального рабочего колеса, и способный измельчать твёрдые загрязнения любой формы и из любых материалов.
