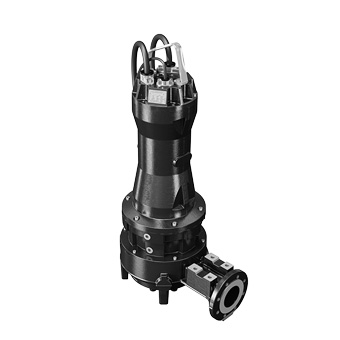

Zenit Uniqa Chopper электрические измельчающие насосы
Zenit Uniqa электрические измельчающие насосы с защитой от засорения измельчителей для гражданского, промышленного применения
 |
ZUG Chopper
- Крыльчатка измельчителя в bысокопрочная сталь стандартной комплектации
- Система измельчения позволяет нарезать разнообразные по форме и
размерам включения
- Гидравлическая производительность ниже всего лишь на 3-5% по сравнению с обычной канальной крыльчаткой
- Загрязненные жидкости, содержащие твердые тела и волокна
- Предназначается для канализационных систем, перекачки неотфильтрованных стоков
|
Характеристики модельного ряда
-
Power supply
380/400 V ~3
-
Frequency
50 Hz
-
Power
1.1 ÷ 75 kW
-
Poles
2 / 4 / 6
-
Vertical discharge
-
-
Horizontal discharge
DN80 ÷ DN200
-
Free passage
-
-
Max flow rate
215.0 l/s
-
Max head
75.0 m
|
| |
|
|
Серия UNIQA chopper насосы
Компания Zenit расширила свою линейку UNIQA моделями ряда Chopper с высокоэффективными двигателями и гидравликой, специально предназначеными для перекачки сильно загрязненных жидкостей. Их система рубки в состоянии срезать и выбросить всяких разрушимых твердых тел, поступивших в сточных каналах и водосливах.
 |
 |
 |

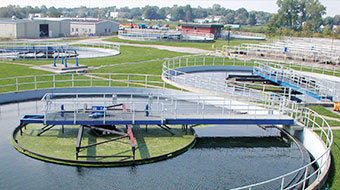

| В системах обработки сточных вод часто возникает ситуация, когда в сборных ёмкостях скапливается большое количество твёрдых загрязнений даже больших размеров, способных блокировать рабочее колесо и забивать трубопроводы, снижая эффективность систем откачивания. |

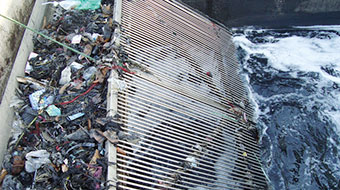

Использование фильтровальных сеток/решёток не является эффективным решением, поскольку при сильной загрязнённости воды требуется их постоянный контроль и частая очистка от загрязнений. |
Различная природа имеющихся загрязнений, например, волокнистые, пластмассовые, металлические, не позволяет использовать стандартные измельчающие насосы из-за их уменьшенного прохода. |
Насосы Zenit
Модели ZUG CP с высокоэффективными двигателями и гидравликой "Chopper" способны перекачивать любые твёрдые загрязнения, которые могут быть в сточных водах, благодаря эффективной системе измельчения.
 |
 |
 |
Система измельчения

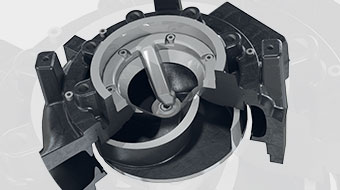

Сердцем системы является прочный стальной нож с заточенной кромкой, расположенной касательно к лопастям канального рабочего колеса, и способный измельчать твёрдые загрязнения любой формы и из любых материалов. |
Bысокопрочной стали,

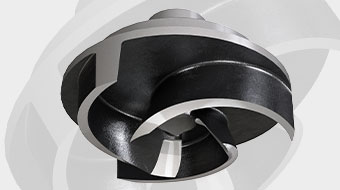

Канальное рабочее колесо с заточенными по краям лопатками из новой высокопрочной стали, превосходящей обычно используемый чугун и обладающей твёрдостью 450/500 HB. |
Anti-Clogging

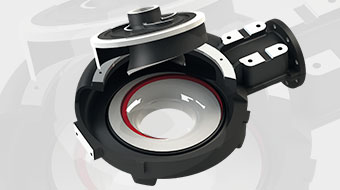

Система Защитная система от засорения состоит из спирального паза необходимой глубины, вырезанного внутри диффузора. Эта особенность не допускает блокировки крыльчатки даже при наличии сильно загрязненных жидкостей. |
Детали

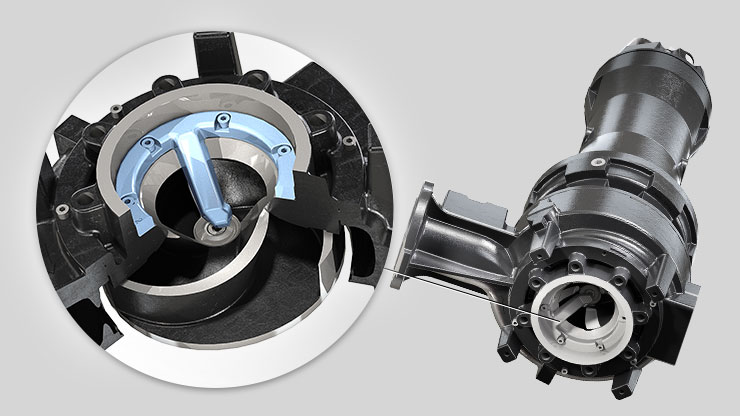

Сердцем системы является прочный стальной нож с заточенной кромкой, расположенной касательно к лопастям канального рабочего колеса, и способный измельчать твёрдые загрязнения любой формы и из любых материалов. |
Канальное рабочее колесо с заточенными по краям лопатками из новой высокопрочной стали, превосходящей обычно используемый чугун и обладающей твёрдостью 450-500 HB. |

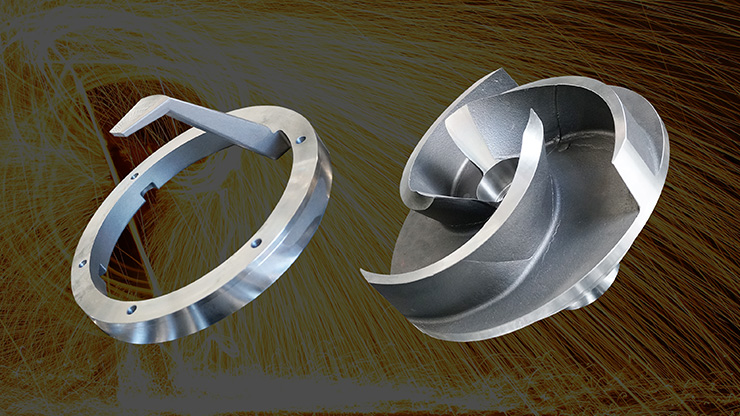

Инновационная система No-Lock может измельчать практически любые твёрдые загрязнения, попадающиеся в сточных водах, предотвращая блокировку насоса и засорение трубопроводов. |

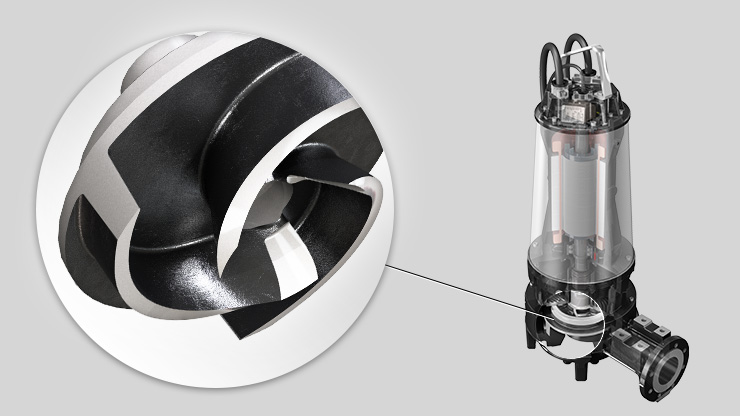

Канальное рабочее колесо с заточенными по краям лопатками из новой высокопрочной стали, превосходящей обычно используемый чугун и обладающей твёрдостью 450-500 HB.

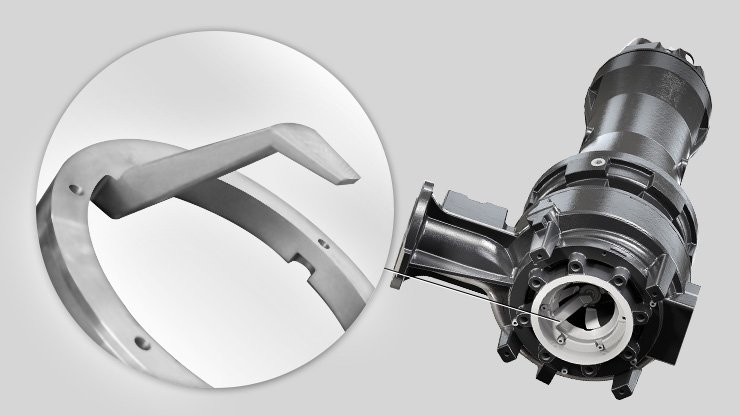

Система измельчения включает нож, сделанный из стали AISI 431 и установленный касательно к лопастям рабочего колеса. |

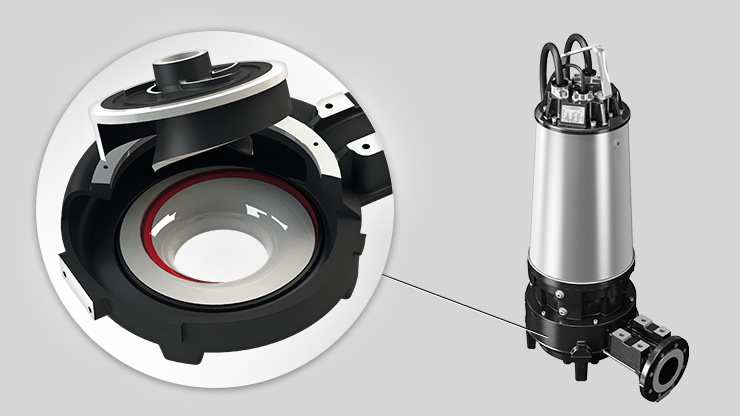

Система ACS (Защитная система от засорения) состоит из спирального паза необходимой глубины, вырезанного внутри диффузора. Эта особенность не допускает блокировки крыльчатки даже при наличии сильно загрязненных жидкостей, позволяет разрывать и измельчать волокнистые вещества и наделяет гидравлическую часть характеристиками незасоряемости. |

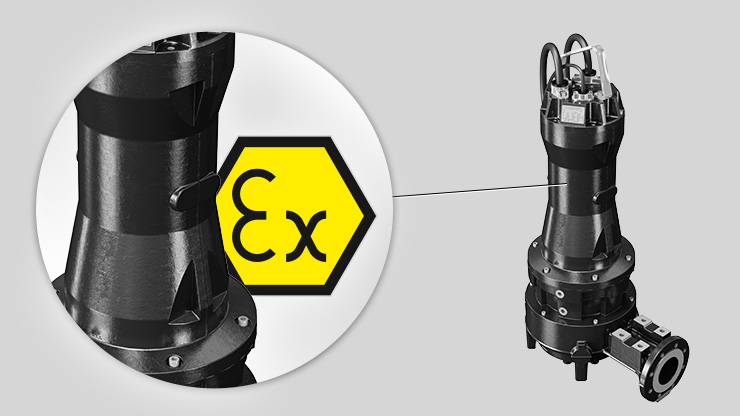

По заказу поставляются модели во взрывозащищенной версии АТЕХ для установки в средах с потенциально взрывоопасной пылью, жидкостями и газом, с серийным датчиком проникновения воды в масляную камеру торцевых уплотнений. |

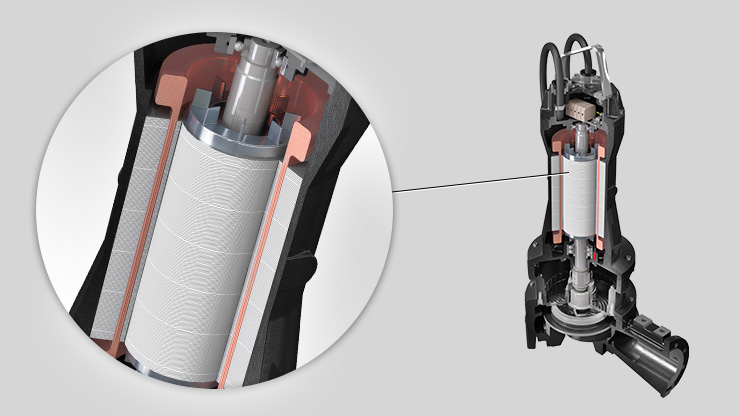

Двигатель класса H и эффективности PREMIUM IE3 обеспечивает лучшие характеристики при меньшей потребляемой мощности. |

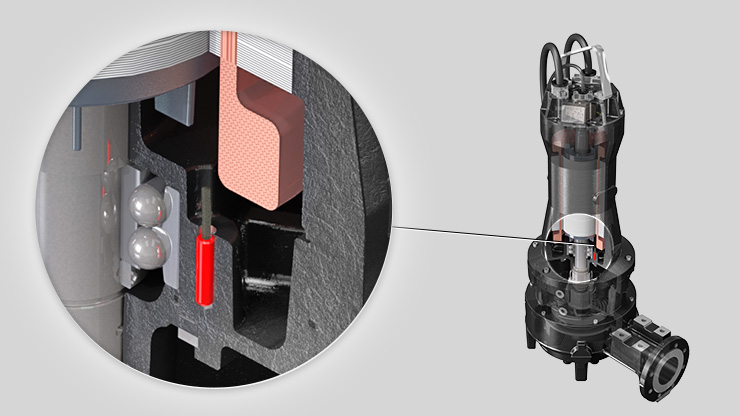

Внутри двигателя, распредкоробки или масляной камеры можно установить один или несколько датчиков для сигнализации присутствия высокой влажности или воды. Датчики вибрации и температуры подшипников |
| |
|
Спецификации
Применение
Конструктивные характеристики и принятые технические решения делают модели UNIQA Chopper пригодными для самых разных применений в промышленности и быту
- Тяжёлая работа в системах обработки бытовых сточных вод
- Станции перекачивания вод с высоким содержанием твёрдых загрязнений
- Откачка канализационных стоков
- Откачка жидких отходов сельского хозяйства и животноводства
- Процессы переработки мяса
- Рыбоконсервная промышленность
- Системы перекачивания в целлюлозно-бумажном производстве
- Системы перекачивания в текстильной и кожевенной промышленности
- Перекачивание промышленных сточных вод

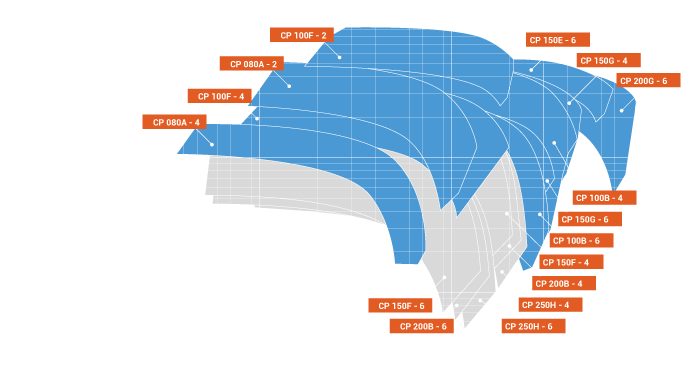

Сферы применения 50 Гц
Характеристики эксплуатации
| Макс. рабочая температура |
40 °C (60°C по запросу) |
| рН обрабатываемой жидкости |
6 ÷ 14 |
| Вязкость обрабатываемой жидкости |
1 мм²/с |
| Макс. глубина погружения |
20 м |
| Плотность обработанной жидкости |
макс. 1 кг/дм³ |
| Макс. звуковое давление |
<70 дБ |
| Макс. количество запусков в час |
20 [<10 kW] - 15 [≥ 10 kW] |
Материалы
| Корпус двигателя |
Чугун EN-GJL-250 |
| Крыльчатка |
Высокопрочная сталь |
| Крепеж |
Нержавеющая сталь - Класс A2-70 |
| Стандартные уплотнения |
Резина - NBR |
| Вал двигателя |
Нержавеющая сталь AISI 431 |
| Измельчительный нож |
Нержавеющая сталь - AISI 440 |
| Окраска |
Двухкомпонентная, эпоксидная с повышенной стойкостью к коррозии |
|
