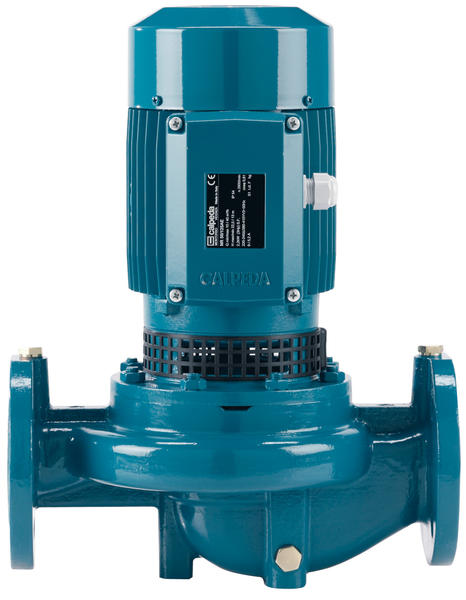

NR-NR4 Циркуляционные насосы In-Line
 |
Конструкция:
Центробежные насосы с одним рабочим колесом с прямым подсоединением двигатель-насос и общим валом. Корпус насоса (многорядное исполнение) имеет всасывающий и подающий раструбы одинакового диаметра и расположенные на одном валу.
Применение:
Перекачка чистых жидкостей, не агрессивных для материалов и не содержащих абразивных примесей, из которых изготовлен насос (содержание твердых частиц максимум 0,2%). Использование в бытовой и промышленной сфере. При необходимости, работа с пониженным уровнем шума (п = 1450 об./мин.). Использование в установках теплоснабжения, кондиционирования, охлаждения и циркуляции.
Эксплуатационные ограничения:
- Максимально допустимое конечное давление в корпусе насоса: 10 бар.
- Непрерывный режим эксплуатации.
- Температура жидкости от -10°С до +100°С.
- Температура окружающего воздуха не более 40°С.
- Манометрическая высота всасывания не более 7 м. |
| |
|
Циркуляционные насосы Calpeda — Calpeda NR, NR4
Конструкция
Центробежные насосы с одним рабочим колесом, прямым подсоединением двигатель-насос и общим валом. Корпус насоса с патрубками в линию (In-Line). Васывающий и подающий раструбы одинакового диаметра.
Применение
- Для чистых жидкостей, не содержащих абразивных включений, которые не являются агрессивными для материалов насоса (содержание твердых частиц до 0,2%).
- Для отопления, кондиционирования, охлаждения и циркуляции.
- Для гражданских и промышленных применений.
- Низкий уровень шума при эксплуатации насоса с четырехполюсным двигателем (п = 1450 оборотов в минуту).

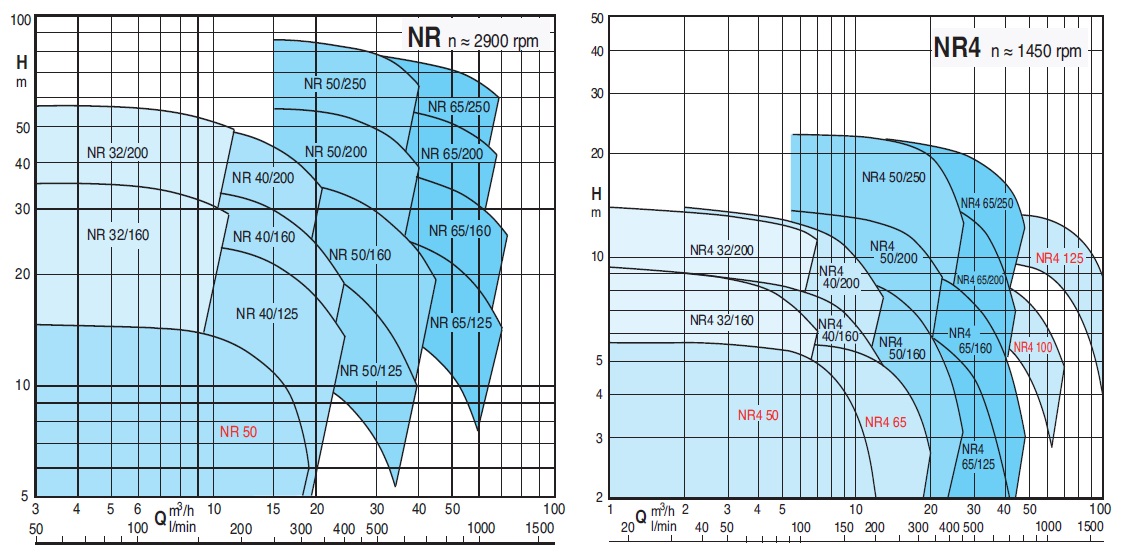

Технические характеристики:
n = 2900 об./мин
| 380В |
220В |
kW |
Q (m3/h) |
Q (l/min) |
H (m) |
| NR 50DE/2 |
NRM 50DE/2 |
0.45 |
0 — 13.2 |
0 — 220 |
16.2 — 6 |
| NR 50CE/2 |
NRM 50CE/2 |
0.75 |
0 — 18.9 |
0 — 315 |
18.6 — 5.5 |
|
|
kW |
Q (m3/h) |
Q (l/min) |
H (m) |
| NR 50/125F |
|
1.1 |
0 — 33 |
0 — 630 |
14.9 — 6.9 |
| NR 50/125C |
|
1.5 |
0 — 39 |
0 — 650 |
17.7 — 8.3 |
| NR 50/125A |
|
2.2 |
0 — 42 |
0 — 700 |
22.2 — 12 |
| NR 50/160C |
|
2.2 |
0 — 39 |
0 — 650 |
23.1 — 10 |
| NR 50/160B |
|
3 |
0 — 42 |
0 — 700 |
28.6 — 13.6 |
| NR 50/160A |
|
4 |
0 — 45 |
0 — 750 |
36.3 — 19.1 |
|
|
kW |
Q (m3/h) |
Q (l/min) |
H (m) |
| NR 65/125F |
|
2.2 |
0 — 66 |
0 — 1100 |
16.5 — 5.3 |
| NR 65/125D |
|
3 |
0 — 66 |
0 — 1100 |
21.1 — 9.1 |
| NR 65/125A |
|
4 |
0 — 69 |
0 — 1150 |
25 — 12.4 |
| NR 65/125S |
|
4 |
0 — 69 |
0 — 1150 |
27.2 — 14.7 |
| NR 65/160B |
|
5.5 |
0 — 72 |
0 — 1200 |
31.9 — 16.7 |
| NR 65/160A |
|
7.5 |
0 — 72 |
0 — 1200 |
39 — 25.3 |
|
n = 1450 об./мин
| 380В |
220В |
kW |
Q (m3/h) |
Q (l/min) |
H (m) |
| NR4 50CE |
NR4M 50CE |
0.25 |
0 — 8 |
0 — 133 |
3.9 — 2.5 |
| NR4 50BE |
NR4M 50BE |
0.25 |
0 — 10 |
0 — 167 |
4.7 — 2.3 |
| NR4 50AE |
NR4M 50AE |
0.25 |
0 — 12 |
0 — 200 |
5.6 — 2 |
| NR4 65CE |
NR4M 65CE |
0.25 |
0 — 16 |
0 — 267 |
3.8 — 1.9 |
| NR4 65BE |
|
0.37 |
0 — 18 |
0 — 300 |
4.7 — 2.5 |
| NR4 65AE |
|
0.37 |
0 — 20 |
0 — 333 |
5.6 — 2.7 |
|
|
kW |
Q (m3/h) |
Q (l/min) |
H (m) |
| NR4 50/160C |
|
0.37 |
0 — 21 |
0 — 350 |
5.9 — 2.3 |
| NR4 50/160B |
|
0.55 |
0 — 24 |
0 — 400 |
7.3 — 2.5 |
| NR4 50/160A |
|
0.75 |
0 — 27 |
0 — 450 |
9.2 — 3.1 |
|
|
kW |
Q (m3/h) |
Q (l/min) |
H (m) |
| NR4 65/160B |
|
1.1 |
0 — 42 |
0 — 700 |
8.2 — 3.2 |
| NR4 65/160A |
|
1.1 |
0 — 48 |
0 — 800 |
9.7 — 3 |
|
|
kW |
Q (m3/h) |
Q (l/min) |
H (m) |
| NR4 80CE |
|
0.55 |
0 — 30 |
0 — 500 |
4 — 2.5 |
| NR4 80BE |
|
0.55 |
0 — 35 |
0 — 583 |
4.8 — 2.4 |
| NR4 80AE |
|
0.75 |
0 — 40 |
0 — 667 |
5.6 — 2 |
| NR4 100CE |
|
1.1 |
0 — 60 |
0 — 1000 |
6.6 — 3.3 |
| NR4 100BE |
|
1.1 |
0 — 60 |
0 — 1000 |
7.5 — 4.4 |
| NR4 100AE |
|
1.5 |
0 — 70 |
0 — 1167 |
9 — 4.8 |
| NR4 125CE |
|
2.2 |
0 — 100 |
0 — 1667 |
10.2 — 4 |
| NR4 125BE |
|
3 |
0 — 110 |
0 — 1840 |
12 — 5.1 |
| NR4 125AE |
|
4 |
0 — 110 |
0 — 1840 |
13.6 — 7.2 |
|
|
