Центробежные самовсасывающие насосы Saer серии M 50-60-70-80-300-400
Центробежные самовсасывающие насосы SAER M 50-60-70-80-300-400
Конструкция и материалы
Центробежные самовсасывающие насосы с одним рабочим колесом и встроенным эжектором способны гарантированно поднять воду с 8-ми метровой глубины. Электродвигатель закрытого типа с принудительным охлаждением. Всасывающий и напорный патрубок - резьбовые. Степень защиты IP 44 (IP 55 для электродвигателей мощностью 2,2 кВт). Стандартное напряжение: 230 В - 50 Hz для однофазных электродвигателей, 230/400 В - 50 Hz для трехфазных электродвигателей. В однофазных электродвигателях мощностью до 1,1 кВт встроенная термозащита.
Стандартное исполнение:
Механическое уплотнение - из керамики и графита
Ротор - нержавеющая сталь
Рабочее колесо - термопласт
Корпус насоса - чугун
Температура перекачиваемой жидкости: -15 °C до +50 °С
Максимальная температура окружающей среды: +40 °C
Максимальное рабочее давление: 8 бар
Максимальная глубина всасывания: 8 м
Специальные исполнения:
Рабочее колесо из латуни
Термозащита для насосов мощностью 1,1 - 2,2 кВт
Применение насосов
Самовсасывающие насосы этой серии применяются, главным образом, в составе автоматических насосных станций серии TR (с гидроаккумулятором и реле давления) для водоснабжения жилых домов из неглубоких скважин и колодцев, перекачивания воды из емкостей для полива и водоснабжения участка. Повышение давления в магистральных трубопроводах холодной воды. Насосы пригодны для перекачивания чистой, химически нейтральной по отношению к материалам насоса жидкости, без твердых и длинноволокнистых включений. Установка насоса - горизонтальная.
Гидравлическая характеристика насосов серии M 50-60-70-80-300-400
| Тип |
V, 50Hz |
P1, max |
Р2, ном. |
ток, A |
Конденсатор |
| кВт |
л.с. |
μF |
V |
| M 50 |
1x230 V |
0,52 |
0,37 |
0,5 |
2,4 |
10 |
450 |
| M 50 |
3x230-400 V |
0,5 |
0,37 |
0,5 |
1,9/1,1 |
|
|
| M 60 |
1x230 V |
0,75 |
0,37 |
0,5 |
3,5 |
12,5 |
450 |
| M 60 |
3x230-400 V |
0,7 |
0,37 |
0,5 |
2,8/1,6 |
|
|
| M 70 |
1x230 V |
0,9 |
0,55 |
0,75 |
3,9 |
16 |
450 |
| M 70 |
3x230-400 V |
0,74 |
0,55 |
0,75 |
3,3/1,9 |
|
|
| M 80 |
1x230 V |
1,25 |
0,75 |
1 |
5,7 |
20 |
450 |
| M 80 |
3x230-400 V |
1,07 |
0,75 |
1 |
4,7/2,7 |
|
|
| M 300-C |
1x230 V |
1,84 |
1,1 |
1,5 |
8,2 |
31,5 |
450 |
| M 300-C |
3x230-400 V |
2,05 |
1,1 |
1,5 |
7 |
|
|
| M 300-B |
1x230 V |
2,55 |
1,5 |
2 |
11,4 |
40 |
450 |
| M 300-B |
3x230-400 V |
2,6 |
1,5 |
2 |
5 |
|
|
| M 300-A |
1x230 V |
3,1 |
2,2 |
3 |
13,8 |
50 |
450 |
| M 300-A |
3x230-400 V |
- |
2,2 |
3 |
- |
|
|
| M 400-C |
1x230 V |
1,84 |
1,1 |
1,5 |
8,2 |
31,5 |
450 |
| M 400-C |
3x230-400 V |
1,9 |
1,1 |
1,5 |
3,7 |
|
|
| M 400-B |
1x230 V |
2,61 |
1,5 |
2 |
11,6 |
40 |
450 |
| M 400-B |
3x230-400 V |
2,62 |
1,5 |
2 |
5 |
|
|
| M 400-A |
1x230 V |
3,15 |
2,2 |
3 |
14 |
50 |
450 |
| M 400-A |
3x230-400 V |
- |
2,2 |
3 |
- |
|
|
| Тип |
Q, м3/ч |
0 |
0,6 |
0,9 |
1,2 |
1,5 |
1,8 |
2 |
2,4 |
2,7 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
9,6 |
10 |
| л/мин |
0 |
10 |
15 |
20 |
25 |
30 |
33 |
40 |
45 |
50 |
67 |
83 |
100 |
117 |
133 |
150 |
160 |
167 |
| М 50 |
H (m) |
33 |
27 |
24 |
21 |
18,5 |
17 |
14,9 |
14 |
12 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
| M 60 |
47 |
42 |
40 |
37 |
32,5 |
28 |
26,8 |
23 |
19 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
| M 70 |
52 |
48 |
45 |
42 |
39 |
35 |
32 |
27 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
| M 80 |
55 |
52 |
49 |
45 |
43 |
38 |
36,5 |
32 |
30 |
25 |
- |
- |
- |
- |
- |
- |
- |
- |
| M 300-C |
48 |
45 |
43,5 |
42 |
40,5 |
39 |
38 |
37 |
36 |
35 |
31 |
27,5 |
25 |
22 |
- |
- |
- |
- |
| M 300-B |
60 |
56 |
54 |
53 |
51,3 |
49,5 |
48,5 |
47 |
45 |
44 |
40 |
36 |
33 |
28 |
- |
- |
- |
- |
| M 300-A |
69 |
66 |
65 |
63 |
61,6 |
60 |
58,5 |
56,5 |
55 |
53,5 |
48,5 |
43,7 |
39 |
26 |
- |
- |
- |
- |
| M 400-C |
41 |
39 |
38 |
37 |
36 |
35 |
33,5 |
32 |
31,5 |
30,5 |
28 |
26 |
24 |
22 |
20,5 |
19 |
17 |
- |
| M 400-B |
52 |
50 |
49 |
48 |
46 |
45 |
44 |
43,5 |
42 |
41 |
28 |
34 |
31,5 |
29 |
27 |
25 |
24 |
16 |
| M 400-A |
63 |
60 |
59 |
57,5 |
56 |
55 |
54 |
53 |
51 |
50 |
47 |
43 |
40 |
36 |
33,5 |
31 |
28 |
16 |

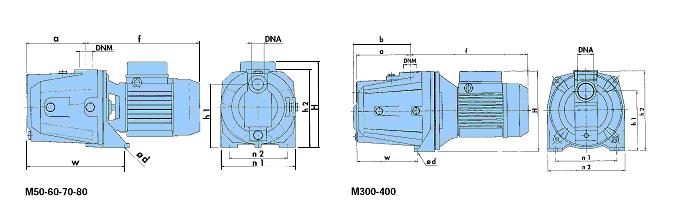

Размеры насосов
| ТИП: |
DNA |
DNM |
f |
a |
b |
n1 |
n2 |
H |
h1 |
h2 |
w |
Ød |
Вес, кг |
| M50 |
1" |
1" |
256 |
113 |
- |
150 |
110 |
188 |
128 |
163 |
210 |
11 |
10 |
| M60 |
1" |
1" |
277 |
144 |
- |
180 |
140 |
207 |
154 |
188 |
240 |
9 |
15,5 |
| M70 |
1" |
1" |
277 |
144 |
- |
180 |
140 |
207 |
154 |
188 |
240 |
9 |
16 |
| M80 |
1" |
1" |
277 |
144 |
- |
180 |
140 |
207 |
154 |
188 |
240 |
9 |
17,5 |
| М 300/400 В-С |
1"1/2 |
1"1/4 |
246,5 |
160,5 |
168,5 |
180 |
228 |
235 |
120 |
233 |
180 |
11 |
- |
| M300A/M400A |
1"1/2 |
1"1/4 |
284,5 |
160,5 |
168,5 |
180 |
228 |
235 |
120 |
233 |
180 |
11 |
- |
|
