Горизонтальные многоступенчатые насосы Saer серии OP




Горизонтальные многоступенчатые насосы серии OP Saer со склада в Москве

Конструкция и материалы

Насосы серии OP - многоступенчатые горизонтальные центробежные насосы с удлиненным валом электродвигателя. Электродвигатель закрытого типа с принудительным охлаждением. Всасывающий и напорный патрубок - резьбовые. Степень защиты для насосов моделей OP 32 IP 44, для моделей OP 40 IP 55. Стандартное напряжение: 230 В - 50 Hz для однофазныx электродвигателей, 230/400 В - 50 Hz и 400/690 В - 50 Hz для трехфазных электродвигателей.

Стандартное исполнение:

  • Механическое уплотнение - из керамики и графита;
  • Вал насоса - нержавеющая сталь;
  • Рабочее колесо - нержавеющая сталь;
  • Камера ступени насоса - нержавеющая сталь;
  • Всасывающая и напорная полости - чугун.
  • Температура перекачиваемой жидкости: от 0 С° до +90 С°
  • Максимальная температура окружающей среды: +40 C°

Максимальное рабочее давление:

  • 10 бар (при температуре жидкости до +45 С°)
  • 6 бар (при температуре жидкости до +90 С°)

Специальные исполнения:

  • встроенная термозащита для однофазных электродвигателей
  • нестандартное напряжение и частота тока электродвигателя.

Применение насосов

Насосы серии OP могут применяться для повышения давления в существующих системах водоснабжения, для перекачивания жидкости из резервуаров, для полива, циркуляции жидкости в небольших промышленных системах или использоваться в многонасосных автоматических станциях повышения давления (по запросу). Насосы пригодны для перекачивания чистой жидкости без твердых и длинноволокнистых включений. Установка - горизонтальная.

Гидравические характеристики насосов OP

Гидравические характеристики насосов OP32/R 50Hz

Тип P2 230V
1~		 400V
3~
In(A)		 U.S.g.p.m. 0 4,5 9 13 18 22 24 28,5
Q m3/h 0 1 2 3 4 5 5,4 6,5
кВт ln(A) C (μF) l/min 0 17 33 50 67 83 90 108
OP32R/3 0,55 4 16 2 H (m) 25,5 25 23 21,5 19 16 15 -
OP32R/4 0,75 5,8 20 2,6 34 32,5 30,5 28,5 25 22 20 -
OP32R/5 0,9 6,2 25 3,1 42,5 41 39 36 32 27,5 25 -
OP32R/7 1,1 8,5 31,5 3,5 59,5 57 54 50 44,5 38,5 35 -
OP32R/8 1,5 10,7 40 4,5 76,5 75 70 64,5 57 49 45 -
OP32R/10 1,5 11,5 40 4,7 91 86 81 75 67 58 51 35
OP32R/11 2,2 13,7 50 4,8 100 95 89 83 74 54 57 38

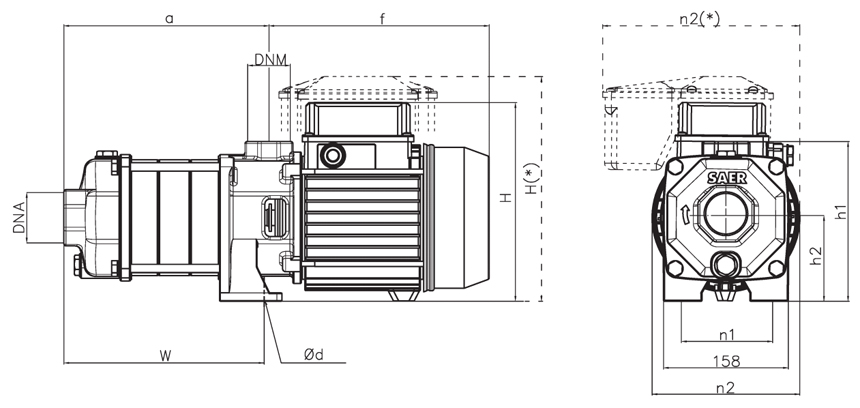

Размеры насосов OP32/R 50Hz

Горизонтальные многоступенчатые насосы

Тип a, мм f, мм w, мм H, мм Ød, мм h1, мм h2, мм n1, мм n2, мм DNA DNM
OP32R/3 191 210 187,5 190 11 153 80 84 142 1”1/4 1”
OP32R/4 221 210 218 190 11 153 80 84 142 1”1/4 1”
OP32R/5 252 233 248,5 190 11 153 80 84 142 1”1/4 1”
OP32R/7 313 245 309,5 210 11 163 90 90 160 1”1/4 1”
OP32R/8 343 245 336,5 210 11 163 90 90 160 1”1/4 1”
OP32R/10 404 283 397,5 210 11 163 90 90 160 1”1/4 1”
OP32R/11 435 283 428 210 11 163 90 90 160 1”1/4 1”

Гидравическая характеристика насосов OP32 50Hz

Тип P 2 230V
1~		 400V
3~
In(A)		 U.S.g.p.m. 0 4.5 9 13 18 22 26.5 31 35.5
Q m3/h 0 1 2 3 4 5 6 7 8
kW ln(A) C (μF) l/min 0 17 33 50 67 83 100 117 133
OP32/2 0,37 3,5 12.5 1.5 H (m) 18,5 17,5 16,5 15,5 14,5 13 11,5 9,5 7
OP32/3 0,55 4 16 2 28 26,5 25 23,5 22 19,5 17,5 14,5 10,5
OP32/4 0,75 5,8 20 2,6 37 35 33 31 29 26 23 19 14
OP32/5 0,9 5,8 20 2,6 46,5 44 41 39 36,5 33 29 24 17,5
OP32/6 1,1 8,5 31,5 3,5 55,5 52,5 49,5 46,5 43,5 39 34,5 28,5 21
OP32/8 1,5 10,3 40 4,1 73 69,5 66 62 57 51 44 36 26,5
OP32/10 2,2 13,7 50 4,8 91,5 87,5 83 77 71 64 56 46,5 34
OP32/11 2,2 14,5 50 5,1 101 96 91 85 78 70,5 62 51,5 37,5

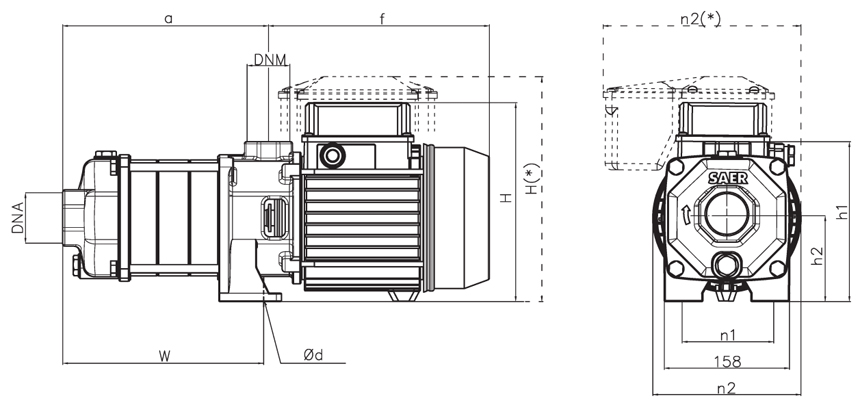

Размеры насосов OP32 50Hz

Горизонтальные многоступенчатые насосы

Тип a, мм f, мм w, мм H, мм Ød, мм h1, мм h2, мм n1, мм n2, мм DNA DNM
OP32/2 160,5 210 157 190 11 153 80 87 142 1”1/4 1”
OP32/3 191 210 187,5 190 11 153 80 87 142 1”1/4 1”
OP32/4 221,5 210 218 190 11 153 80 87 142 1”1/4 1”
OP32/5 252 233 248,5 212(*) 11 153 80 87 190(*) 1”1/4 1”
OP32/6 282,5 238 275,5 200 11 170 80 87 160 1”1/4 1”
OP32/8 343,5 283 336,5 210 11 163 90 90 160 1”1/4 1”
OP32/10 404,5 283 397,5 237(*) 11 163 90 90 207(*) 1”1/4 1”
OP32/11 435 283 428 237(*) 11 163 90 90 207(*) 1”1/4 1”

Гидравическая характеристика насосов OP40/R 50Hz

Тип P2 230V
1~		 400V
3~
In(A)		 U.S.g.p.m. 0 18 26,5 31 35,5 40 44 48,5
Q m3/h 0 4 6 7 8 9 10 11
kW ln(A) C (μF) l/min 0 66,7 100 117 133 150 167 183
OP40R/2 0,75 5,8 25 2,6 H (m) 21 18,5 16,5 15,5 14 12,5 10,5 8,5
OP40R/3 1,1 8,5 31,5 3,2 31,5 28 25 23,5 21,5 19 16 13
OP40R/4 1,5 10,1 40 3,9 42 37 33,5 31,5 28,5 25 21,5 17
OP40R/5 1,5 10,3 40 4,1 52,5 46,5 42 39,5 36 31,5 27 21
OP40R/6 2,2 13,7 50 4,8 63 55,5 50 47,5 43 37,5 32,5 25,5
OP40R/7 2,2 10,8 50 5,2 73,5 65 58,5 55 50 44 38 29,5

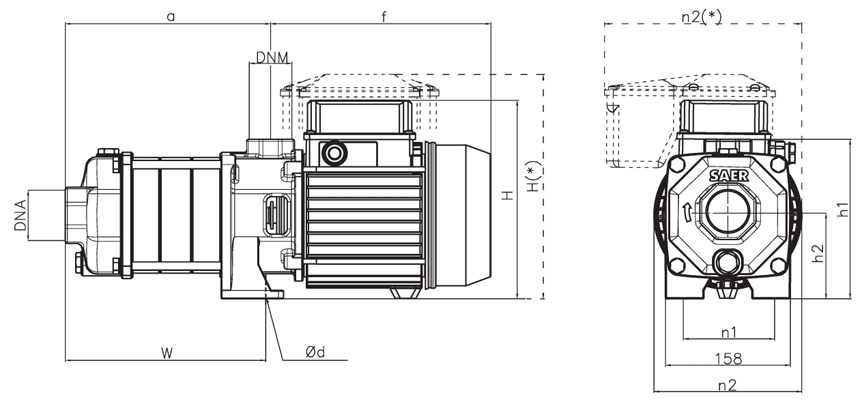

Размеры насосов

Горизонтальные многоступенчатые насосы

Тип a, мм f, мм w, мм H, мм Ød, мм h1, мм h2, мм n1, мм n2, мм DNA DNM
OP40R/2 181 260 196,5 220 11 202 100 113 160 1”1/2 1”1/2
OP40R/3 213 260 228,5 220 11 202 100 113 160 1”1/2 1”1/2
OP40R/4 245 260 260,5 220 11 202 100 113 160 1”1/2 1”1/2
OP40R/5 277 260 292,5 220 11 202 100 113 160 1”1/2 1”1/2
OP40R/6 309 297 324,5 220 11 202 100 113 160 1”1/2 1”1/2
OP40R/7 341 297 356,5 247* 11 202 100 113 207* 1”1/2 1”1/2

Гидравическая характеристика насосов OP40 50Hz

Тип P2 230V
1~		 400V
3~
In(A)		 U.S.g.p.m. 0 18 26.5 31 35.5 40 44 48.5 53 57.5 62
Q m3/h 0 4 6 7 8 9 10 11 12 13 14
kW ln(A) C (μF) l/min 0 67 100 117 133 150 167 183 200 217 233
OP40/2 0,75 5,5 25 2,4 H (m) 21,5 19,5 18 17,5 16 14,5 13 11,5 10 7,5 5
OP40/3 1,1 8,5 31,5 3,2 32 29 27 26 24 22 19,5 17 15 11 7,5
OP40/4 1,5 10,1 40 3,9 43 39 36 35 32 29,5 26 22,5 20 15 10
OP40/5 2,2 14,0 50 4,8 53 48,5 45 43,5 40 36,5 32,5 28,5 25 18,5 12,5
OP40/6 2,2 15,2 50 5,2 64,5 58,5 54 52,5 48 44 39 33,5 30 22,5 15

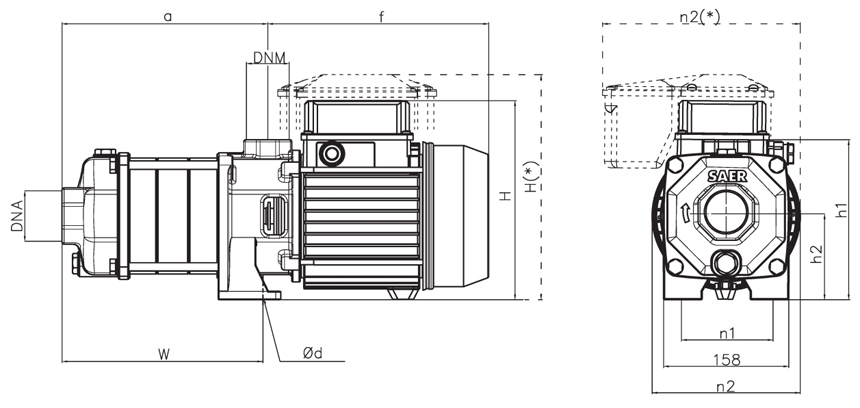

Размеры насосов

Вертикальные многоступенчатые насосы

Тип a, мм f, мм w, мм H, мм Ød, мм h1, мм h2, мм n1, мм n2, мм DNA DNM
OP40/2 181 260 196,5 220 11 202 100 115 160 1”1/2 1”1/2
OP40/3 213 260 228,5 220 11 202 100 115 160 1”1/2 1”1/2
OP40/4 245 260 260,5 220 11 202 100 115 160 1”1/2 1”1/2
OP40/5 277 297 292,5 247(*) 11 202 100 115 207(*) 1”1/2 1”1/2
OP40/6 309 297 324,5 247(*) 11 202 100 115 207(*) 1”1/2 1”1/2

Гидравическая характеристика насосов OP65 50Hz

Тип P2 400V
3~
In(A)		 U.S.g.p.m. 0 44 66 88 110 132 154 176
Q m3/h 0 10 15 20 25 30 35 40
kW l/min 0 167 250 333 417 500 583 667
OP65/2 4 8,3 H (m) 44 42 39 36 32 28 23 17
OP65/3 5,5 11,4 66 63 58,5 54 48 42 34,5 25,5
OP65/4 7,5 15,2 88 84 78 72 64 56 46 34
OP65/5 9,2 18 110 105 97,5 90 80 70 57,5 42,5
OP65/6 11 20,5 132 126 117 108 96 84 69 51

Размеры насосов

Тип a, мм f, мм w, мм H, мм Ød, мм h1, мм h2, мм n1, мм n2, мм y, мм DNA DNM
OP65/2 270 370 318 262 13 250 112 190 220 140 2”1/2 2”1/2
OP65/3 339 370 387 262 13 250 112 190 220 140 2”1/2 2”1/2
OP65/4 408 370 456 262 13 250 112 190 220 140 2”1/2 2”1/2
OP65/5 484 420 551 310 13 260 132 216 260 140 2”1/2 2”1/2
OP65/6 553 420 620 310 13 260 132 216 260 140 2”1/2 2”1/2

Гидравическая характеристика насосов OP32/R 60Hz

Тип P2 230V
1~		 400V
3~
In(A)		 U.S.g.p.m. 0 4,4 8,8 13,2 17,6 22 26,4 30,8 33
Q m3/h 0 1 2 3 4 5 6 7 7,5
kW ln(A) C (μF) l/min 0 1,36 33,3 50 66,7 83,5 100 117 125
OP32R/2 0,55 3,9 16 1,8 H (m) 23 21,5 20 19 17 15,5 13,5 11 10
OP32R/3 0,75 5,8 20 2,3 34,5 32,5 30,5 28,5 26 23,5 20,5 17 15,5
OP32R/4 1,1 8,5 31,5 3,1 46 43 40,5 38 34,5 31 27 23 20,5
OP32R/5 1,5 10 40 3,9 57,5 54 51 47,5 43,5 39 34 28,5 25,5
OP32R/6 1,5 11,5 40 4,3 69 65 61 57 52 46,5 40,5 34 30,5
OP32R/7 2,2 14,2 50 4,5 80,5 76 71 66,5 60,5 54,5 47,5 39,5 35,5
OP32R/8 2,2 15,8 50 5,1 92 86,5 81,5 76 69,5 62 54 45,5 40,5

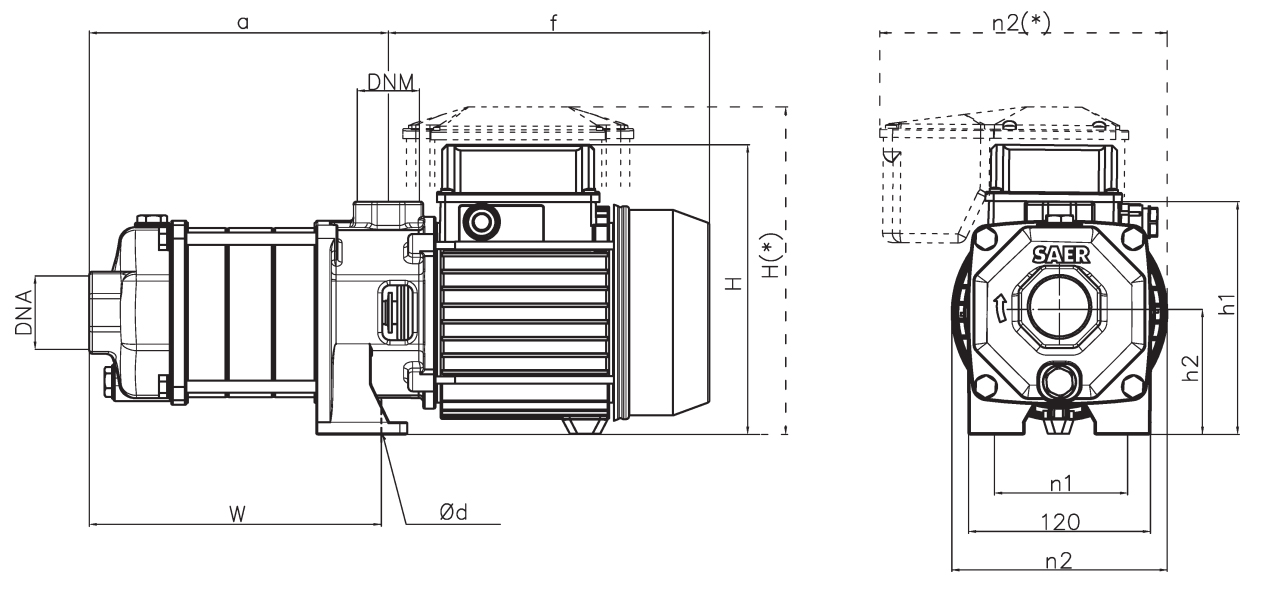

Размеры насосов

Горизонтальные многоступенчатые насосы

Тип a, мм f, мм w, мм H, мм Ød, мм h1, мм h2, мм n1, мм n2, мм DNA DNM
OP32R/2 160,5 208 157 190 11 153 80 84 142 1”1/4 1”
OP32R/3 191 238 187,5 190 11 153 80 84 160 1”1/4 1”
OP32R/4 221,5 238 218 210 11 163 90 90 160 1”1/4 1”
OP32R/5 252 238 248,5 210 11 163 90 90 160 1”1/4 1”
OP32R/6 282,5 238 279 210 11 163 90 90 160 1”1/4 1”
OP32R/7 313 283 309,5 237* 11 163 90 90 207* 1”1/4 1”
OP32R/8 343,5 283 340 237* 11 163 90 90 207* 1”1/4 1”

Гидравическая характеристика насосов OP32 60Hz

Тип P2 230V
1~		 400V
3~
In(A)		 U.S.g.p.m. 0 6,5 11 18 22 26,5 33 39,5
Q m3/h 0 1,5 2,5 4 5 6 7,5 9
kW ln(A) C (μF) l/min 0 25 42 67 83 100 125 150
OP32/2 0,75 5,5 20 2,2 H (m) 26 25 23,5 21,5 20 18,5 15,5 10
OP32/3 0,9 6,2 25 2,7 39,5 38 36 33 31 28,5 24 15
OP32/4 1,1 8,5 31,5 3,1 53 51 49 45,5 42,5 39 33,5 22
OP32/5 1,5 11,4 40 4,2 66 64 61 57 53 49 42 28
OP32/6 2,2 15,8 50 5,1 80 76 73 69 64 59 50 33

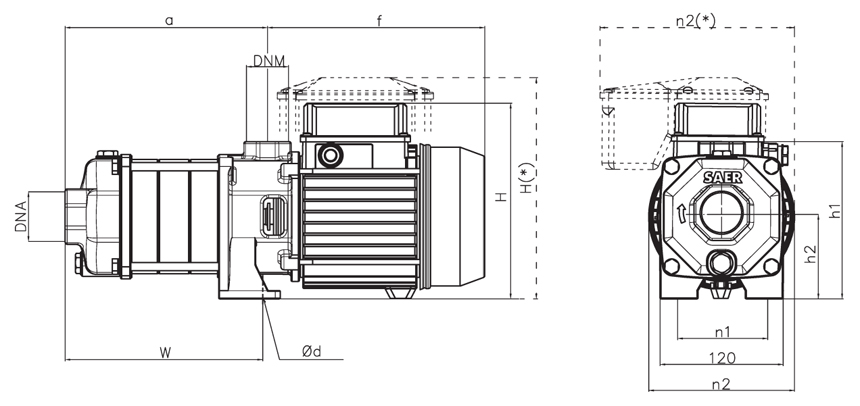

Размеры насосов

Горизонтальные многоступенчатые насосы

Тип a, мм f, мм w, мм H, мм Ød, мм h1, мм h2, мм n1, мм n2, мм DNA DNM
OP32/2 160,5 208 157 190 11 153 80 84 142 1”1/4 1”
OP32/3 191 233 187,5 190 11 153 80 84 142 1”1/4 1”
OP32/4 221,5 238 218 210 11 163 90 90 160 1”1/4 1”
OP32/5 252 238 248,5 237 11 163 90 90 207* 1”1/4 1”
OP32/6 282,5 283 279 237 11 163 90 90 207* 1”1/4 1”

Гидравическая характеристика насосов OP40/R 60Hz

Тип P2 230V
1~		 400V
3~
In(A)		 U.S.g.p.m. 0 15 20 26,5 31 35,5 41,5 48,5 57
Q m3/h 0 3,5 4,5 6 7 8 9,5 11 13
kW ln(A) C (μF) l/min 0 58 75 100 117 133 158 183 217
OP40R/2 1,1 9,3 31,5 3,4 H (m) 30 27 26 24,5 23,5 22 20 17 12
OP40R/3 1,5 12,7 40 4,8 45 40 39 37 35,5 33,5 30 25,5 18
OP40R/4 2,2 15,8 50 5,1 60 54 52,5 50 47,5 44,5 40 34 24

Размеры насосов

Горизонтальные многоступенчатые насосы

Тип a, мм f, мм w, мм H, мм Ød, мм h1, мм h2, мм n1, мм n2, мм DNA DNM
OP40R/2 181 260 196,5 220 11 202 100 113 160 1”1/2 1”1/2
OP40R/3 213 260 228,5 220 11 202 100 113 160 1”1/2 1”1/2
OP40R/4 245 297 260,5 220 11 202 100 113 160 1”1/2 1”1/2

Гидравическая характеристика насосов OP40 60Hz


Тип P2 230V
1~		 400V
3~
In(A)		 U.S.g.p.m. 0 18 26,5 35,5 40 44 48,5 53 57,5 62 66 70,5
Q m3/h 0 4 6 8 9 10 11 12 13 14 15 16
kW ln(A) C (μF) l/min 0 67 100 133 150 167 183 200 217 233 250 267
OP40/2 1,1 9,0 31,5 3,1 H (m) 32 29 28 26 25,0 24 23 21,5 20 18 16 14
OP40/3 1,5 12,5 40 5,0 48 43,5 42 39 37,5 36 34,5 32,5 30 27 24 21
OP40/4 2,2 16,0 50 5,2 64 58 56 52 50 48 46 43 40 36 32 28

Размеры насосов

Горизонтальные многоступенчатые насосы

Тип a, мм f, мм w, мм H, мм Ød, мм h1, мм h2, мм n1, мм n2, мм DNA DNM
OP40/2 181 260 196,5 220 11 202 100 115 160 1”1/2 1”1/2
OP40/3 213 260 228,5 220 11 202 100 115 160 1”1/2 1”1/2
OP40/4 245 297 260,5 247(*) 11 202 100 115 207(*) 1”1/2 1”1/2

Гидравическая характеристика насосов OP65 60Hz

Тип P2 400V
3~
In(A)		 U.S.g.p.m. 0 53 79 106 132 159 185 212
Q m3/h 0 12 18 24 30 36 42 48
kW l/min 0 200 300 400 500 600 700 800
OP65/2 7,5 15 H (m) 63 60 56 51 46 40 33 24
OP65/3 9,2 19,6 95 90 84 77 69 60 49 36
OP65/4 13,5 22,5 126 120 112 103 92 80 66 48

Размеры насосов

Тип a, мм f, мм w, мм H, мм Ød, мм h1, мм h2, мм n1, мм n2, мм y, мм DNA DNM
OP65/2 270 370 318 262 13 250 112 190 220 140 2”1/2 2”1/2
OP65/3 346 420 413 310 13 260 132 216 260 140 2”1/2 2”1/2
OP65/4 415 502 482 310 13 260 132 216 260 178 2”1/2 2”1/2


  »
