Скважинные электродвигатели Saer серии MS 152
 |
Насосы Saer серии MS 152 со склада в Москве. Доставка по России
Электродвигатель - водозаполненный
Степень защиты: IP 68
Максимальная температура перекачиваемой жидкости: +30 °C
Максимальная глубина установки ниже уровня воды: 300 м
Установка: вертикальная или горизонтальная
Максимальное количество пусков в час: 20
Количество полюсов: 2
Допускаемое отклонение питающего напряжения: + / - 10 %
Электрический кабель пригодный для использования в питьевой воде
Производство согласно IEC EN 60034-1, IEC EN 60204-1 и NEMA MG1-18.401-18.413
Специальные исполнения:
материал исполнения бронза
материал исполнения нержавеющая сталь
встроенные термодатчики PTC или PT100
исполнение для горизонтальной установки
исполнение для перекачивания жидкости с температурой до +50 °С
частота 60 Hz
|
| |
|

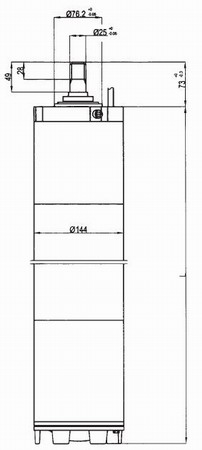

| Размер двигателя |
Модель |
Номинальная мощность P2 кВт |
Габаритные размеры |
Макс. нагрузка на вал, Н |
Вес двигателя, кг |
| кВт |
л.с. |
D, мм |
L, мм |
| 6” |
MS 152-2 |
1,5 |
2 |
144 |
485 |
10000 |
32,4 |
| 6” |
MS 152-3 |
2,2 |
3 |
144 |
485 |
10000 |
32,5 |
| 6” |
MS 152-4 |
3 |
4 |
144 |
502 |
10000 |
36 |
| 6” |
MS 152-5 |
4 |
5,5 |
144 |
521 |
10000 |
40 |
| 6” |
MS 152-7 |
5,5 |
7,5 |
144 |
552 |
10000 |
44 |
| 6” |
MS 152-10 |
7,5 |
10 |
144 |
595 |
10000 |
49 |
| 6” |
MS 152-12 |
9 |
12,5 |
144 |
635 |
10000 |
54 |
| 6” |
MS 152-15 |
11 |
15 |
144 |
685 |
10000 |
60 |
| 6” |
MS 152-17 |
13 |
17,5 |
144 |
725 |
10000 |
62 |
| 6” |
MS 152-20 |
15 |
20 |
144 |
775 |
17600 |
65 |
| 6” |
MS 152-25 |
18,5 |
25 |
144 |
875 |
17600 |
81 |
| 6” |
MS 152-30 |
22 |
30 |
144 |
965 |
17600 |
91 |
| 6” |
MS 152-35 |
26 |
35 |
144 |
1055 |
17600 |
103 |
| 6” |
MS 152-40 |
30 |
40 |
144 |
1135 |
17600 |
109 |
| 6” |
MS 152-50 |
37 |
50 |
144 |
1315 |
17600 |
130 |
Характеристика трехфазных электродвигателей серии MS 152
| Модель |
кВт |
Un, V |
In, A |
мин-1 |
η % |
COS φ |
Ia / Ic |
| 50% |
75% |
100% |
50% |
75% |
100% |
| MS 152-2 |
1,5 |
400 |
3,6 |
2895 |
52,0 |
63,0 |
68,8 |
0,74 |
0,80 |
0,85 |
4,7 |
| MS 152-3 |
2,2 |
400 |
5,7 |
2880 |
57,7 |
65,0 |
67,5 |
0,66 |
0,76 |
0,83 |
4,7 |
| MS 152-4 |
3 |
400 |
7,6 |
2900 |
62.5 |
69.4 |
72.1 |
0.60 |
0.72 |
0.79 |
5.38 |
| MS 152-5 |
4 |
400 |
9,3 |
2890 |
67.2 |
72.7 |
74.1 |
0.64 |
0.76 |
0.84 |
5.46 |
| MS 152-7 |
5,5 |
400 |
12,2 |
2885 |
74.2 |
78.0 |
78.0 |
0.65 |
0.77 |
0.83 |
5.37 |
| MS152-10 |
7,5 |
400 |
16,3 |
2880 |
74.6 |
78.4 |
79.8 |
0.66 |
0.77 |
0.84 |
5.47 |
| MS152-12 |
9,2 |
400 |
19,9 |
2890 |
76.5 |
80.4 |
80.8 |
0.63 |
0.75 |
0.82 |
5.65 |
| MS 152-15 |
11 |
400 |
23,7 |
2890 |
78.5 |
81.2 |
81.5 |
0.63 |
0.76 |
0.83 |
5.96 |
| MS152-17 |
13 |
400 |
27,7 |
2885 |
77.1 |
81.0 |
82.0 |
0.65 |
0.77 |
0.83 |
6.27 |
| MS 152-20 |
15 |
400 |
30,4 |
2885 |
80.0 |
83.4 |
83.5 |
0.67 |
0.79 |
0.86 |
6.44 |
| MS 152-25 |
18,5 |
400 |
38 |
2885 |
79.3 |
83.3 |
83.8 |
0.65 |
0.76 |
0.82 |
6.50 |
| MS152-30 |
22 |
400 |
43,7 |
2885 |
82.8 |
86.0 |
85.8 |
0.67 |
0.78 |
0.85 |
6.74 |
| MS 152-35 |
26 |
400 |
53,3 |
2880 |
82.9 |
84.5 |
83.9 |
0.65 |
0.78 |
0.84 |
6.54 |
| MS 152-40 |
30 |
400 |
60,2 |
2870 |
81.5 |
84.2 |
84.5 |
0.70 |
0.81 |
0.85 |
6.55 |
| MS 152-50 |
37 |
400 |
70,5 |
2860 |
87.1 |
87.0 |
86.1 |
0.73 |
0.85 |
0.88 |
6.67 |
Присоединение по стандарту NEMA 4"
|
» |
| |
|
|
