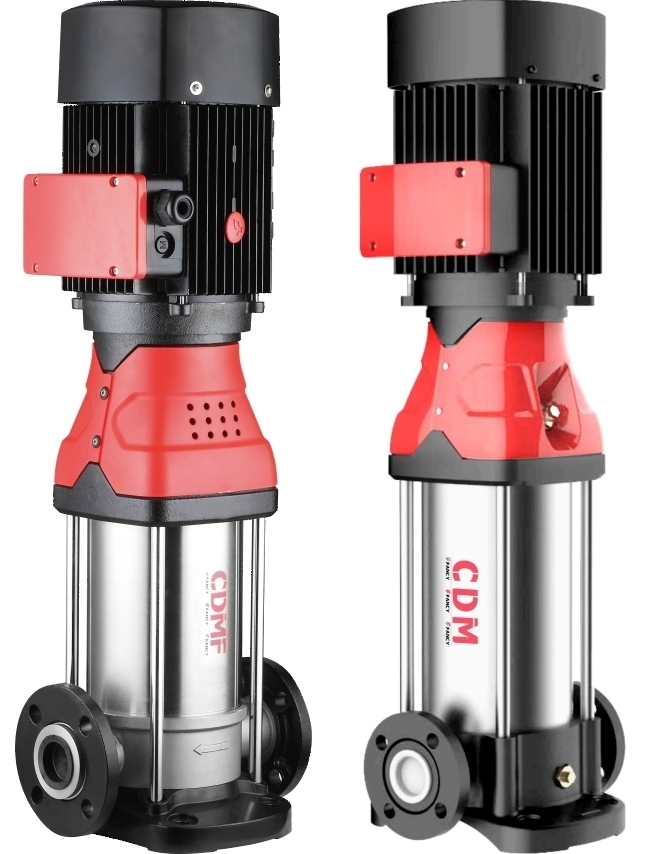

Вертикальный многоступенчатый насос FANCY серии CDM/CDMF
 |
Вертикальные насосы серии CDM/CDMF
Насосы серии CDM/CDMF - вертикальные, многоступенчатые, центробежные, повысительные, оснащены двигателем YE3. Входной и выходной патрубки находятся на одной оси. Насосы могут изготавливаться из стали AISI 304, AISI 316 и чугуна.
Параметры: расход до 110 м3/ч., напор до 305 м., мощность до 45 кВт
Перекачиваемая жидкость: чистая вода (питьевая)
Диапазон температуры жидкости: от -10 °C до +120 °C.
Диапазон температуры окружающей среды: -10 °C до +50 °C.
Максимальное рабочее давление: 25 Бар.
Степень защиты: IP 55.
Класс изоляции: F.
Напряжение питания: 380/400/440 V / 50 Гц
Электродвигатель класса энергоэффективности IE3
Материалы :
CDMF - корпус, рабочие колеса, вал - нержавеющая сталь AISI 304
CDM - основание насоса - чугун, рабочие колеса, вал - нержавеющая сталь AISI 304
Качественный подшипник, износостойкое механическое уплотнение. |
| |
|
FANCY, Вертикальный многоступенчатый насос - CDM/CDMF
Вертикальные многоступенчатые насосы FANCY из нержавеющей стали и чугуна серии CDMF/CDM предназначены для водоснабжения и повышения давления, систем полива, для моечных установок, станции водоподготовки, циркуляция холодной и горячей воды в системах отопления, охлаждения и кондиционирования, подпитка котлов, в пищевой и фармацевтической промышленности и др.
Вертикальные многоступенчатые насосы FANCY из нержавеющей стали 304/чугуна серии CDM/CDMF – это нормальновсасывающие насосы, оснащенные двигателем класса энергоэффективности IE3.
Насос вертикальный многоступенчатый из нержавеющей стали/чугун FANCY серии CDM/CDMF - рабочие параметры:
- Параметры: расход до 110 м3/ч., напор до 305 м.
- Перекачиваемая жидкость: чистая вода (питьевая)
- Диапазон температуры жидкости: от -10 °C до +120 °C.
- Диапазон температуры окружающей среды: -10 °C до +50 °C.
- Максимальное рабочее давление: 25 Бар.
Насос вертикальный многоступенчатый из нержавеющей стали/чугун FANCY серии CDM/CDMF - особенности конструкций:
Материалы :
CDMF - корпус, рабочие колеса, вал - нержавеющая сталь AISI 304
CDM - основание насоса - чугун, рабочие колеса, вал - нержавеющая сталь AISI 304
Качественный подшипник, износостойкое механическое уплотнение.
Насос вертикальный многоступенчатый из нержавеющей стали/чугун FANCY серии CDM/CDMF - области применения:
Насосы FANCY из нержавеющей стали серии CDM/CDMF подходят для многих применений, требующих надежности и эффективности при низком энергопотреблении, таких как: водоснабжение и повышение давления, систем полива, для моечных установок, станции водоподготовки, циркуляция холодной и горячей воды в системах отопления, охлаждения и кондиционирования, подпитка котлов, в пищевой и фармацевтической промышленности, теплицы, системы орошения, холодильные машины, системы фильтрации, системы пожаротушения, индукционное отопление и др.
Условия эксплуатации:
Вертикальные многоступенчатые насосы FANCY из нержавеющей стали 304 / чугуна серии CDM/CDMF предназначены для перекачивания чистых, не взрывоопасных жидкостей, которые не имеют в своем составе абразивные, твердые или волокнистые включения. Жидкость перекачиваемая насосом FANCY не должна быть агрессивной к нержавеющей стали.
Монтаж и эксплуатация насосов FANCY из нержавеющей стали/чугуна серии CDM/CDMF
Многоступенчатые насосы FANCY из нержавеющей стали поставляются в готовом к работе виде. В комплектацию поставки входит инструкция по эксплуатации и гарантийный талон. Гарантия на все насосное оборудование FANCY составляет 2 года.
График производительности насосов FANCY серии CDM/CDMF
Габаритные размеры насосов FANCY серии CDM/CDMF
Технические данные насосов FANCY серии CDM/CDMF
|
Модель
|
DN
|
Мощность
|
Q=Подача
|
|
л/мин 0
|
8.3
|
11.7
|
16.7
|
20
|
23.3
|
26.7
|
30
|
33.3
|
36.7
|
40
|
46.7
|
50
|
53.3
|
60
|
66.7
|
73.3
|
|
м3/ч 0
|
0.5
|
0.7
|
1
|
1.2
|
1.4
|
1.6
|
1.8
|
2
|
2.2
|
2.4
|
2.8
|
3
|
3.2
|
3.6
|
4
|
4.4
|
|
мм
|
квт
|
hp
|
H=Подача(м)
|
|
CDM 1-2
|
25x25
|
0.37
|
0.5
|
11.8
|
11.5
|
11.2
|
10.5
|
10.3
|
9.7
|
9
|
8
|
6.8
|
5.5
|
4
|
-
|
-
|
-
|
-
|
-
|
-
|
|
CDM 1-3
|
25x25
|
0.37
|
0.5
|
17.5
|
17
|
16.8
|
16
|
15.6
|
14.8
|
13.5
|
12
|
10
|
8.5
|
6
|
-
|
-
|
-
|
-
|
-
|
-
|
|
CDM 1-4
|
25x25
|
0.37
|
0.5
|
23.5
|
23
|
22.5
|
21.5
|
21
|
19.8
|
18
|
16
|
13.5
|
11
|
8
|
-
|
-
|
-
|
-
|
-
|
-
|
|
CDM 1-5
|
25x25
|
0.37
|
0.5
|
29
|
28.5
|
28
|
27
|
26
|
24.5
|
22.5
|
20
|
17
|
14
|
10
|
-
|
-
|
-
|
-
|
-
|
-
|
|
CDM 1-6
|
25x25
|
0.37
|
0.5
|
35
|
34.5
|
34
|
32.5
|
31.5
|
30
|
27
|
24
|
20.5
|
17
|
12.5
|
-
|
-
|
-
|
-
|
-
|
-
|
|
CDM 1-7
|
25x25
|
0.37
|
0.5
|
41
|
40.5
|
40
|
39
|
37
|
35
|
32
|
28
|
24
|
20
|
15
|
-
|
-
|
-
|
-
|
-
|
-
|
|
CDM 1-8
|
25x25
|
0.55
|
0.75
|
47
|
46
|
45.5
|
43.5
|
42
|
40
|
37
|
33
|
29
|
24.5
|
18
|
-
|
-
|
-
|
-
|
-
|
-
|
|
CDM1-9
|
25x25
|
0.55
|
0.75
|
52.5
|
52
|
51.5
|
49
|
47
|
44.5
|
41
|
37
|
32
|
27
|
20.5
|
-
|
-
|
-
|
-
|
-
|
-
|
|
CDM 1-10
|
25x25
|
0.55
|
0.75
|
58.5
|
58
|
57
|
55
|
52.5
|
50
|
46
|
42
|
37
|
31
|
23
|
-
|
-
|
-
|
-
|
-
|
-
|
|
CDM1-11
|
25x25
|
0.55
|
0.75
|
64
|
63.5
|
63
|
61
|
58.5
|
55
|
51
|
46
|
40
|
33.5
|
255
|
-
|
-
|
-
|
-
|
-
|
-
|
|
CDM 1-12
|
25x25
|
0.75
|
1
|
70
|
69
|
68.5
|
67
|
64.5
|
61
|
57
|
52
|
45.5
|
37
|
28
|
-
|
-
|
-
|
-
|
-
|
-
|
|
CDM1-13
|
25x25
|
0.75
|
1
|
75.5
|
75
|
74.5
|
73
|
70
|
66.5
|
61.5
|
56
|
49
|
40.5
|
31
|
-
|
-
|
-
|
-
|
-
|
-
|
|
CDM 1-15
|
25x25
|
0.75
|
1
|
87.5
|
86.5
|
85.5
|
84
|
81
|
76.5
|
71
|
65
|
57
|
47
|
36
|
-
|
-
|
-
|
-
|
-
|
-
|
|
CDM 1-17
|
25x25
|
1.1
|
1.5
|
99
|
98
|
97
|
95
|
91.5
|
86.5
|
81
|
73
|
64
|
53
|
41
|
-
|
-
|
-
|
-
|
-
|
-
|
|
CDM 1-19
|
25x25
|
1.1
|
1.5
|
110
|
109
|
108
|
106
|
103
|
98
|
91
|
82
|
72
|
59
|
46
|
-
|
-
|
-
|
-
|
-
|
-
|
|
CDM1-21
|
25x25
|
1.1
|
1.5
|
122
|
121
|
120
|
117
|
113
|
107
|
100
|
90
|
78
|
65
|
50
|
-
|
-
|
-
|
-
|
-
|
-
|
|
CDM1-22
|
25x25
|
1.1
|
1.5
|
128
|
127
|
126
|
122
|
118
|
112
|
105
|
95
|
83
|
69
|
54
|
-
|
-
|
-
|
-
|
-
|
-
|
|
CDM 1-23
|
25x25
|
1.5
|
2
|
134
|
133
|
132
|
128
|
123
|
118
|
111
|
102
|
90.5
|
76.5
|
58
|
-
|
-
|
-
|
-
|
-
|
-
|
|
CDM 1-25
|
25x25
|
1.5
|
2
|
146
|
145
|
144
|
139
|
134
|
128
|
121
|
111
|
98
|
83
|
63
|
-
|
-
|
-
|
-
|
-
|
-
|
|
CDM 1-27
|
25x25
|
1.5
|
2
|
158
|
157
|
155
|
150
|
145
|
138
|
130
|
119
|
106
|
90
|
69
|
-
|
-
|
-
|
-
|
-
|
-
|
|
CDM 1-30
|
25x25
|
1.5
|
2
|
175
|
174
|
172
|
167
|
161
|
154
|
145
|
133
|
118
|
100
|
77
|
-
|
-
|
-
|
-
|
-
|
-
|
|
CDM1-32
|
25x25
|
2.2
|
3
|
189
|
188
|
186
|
180
|
174
|
166
|
155
|
143
|
129
|
110
|
85
|
-
|
-
|
-
|
-
|
-
|
-
|
|
CDM1-33
|
25x25
|
2.2
|
3
|
195
|
194
|
192
|
186
|
180
|
171
|
160
|
148
|
133
|
113
|
87
|
-
|
-
|
-
|
-
|
-
|
-
|
|
CDM 1-34
|
25x25
|
2.2
|
3
|
200
|
199
|
198
|
192
|
185
|
176
|
165
|
152
|
137
|
117
|
90
|
-
|
-
|
-
|
-
|
-
|
-
|
|
CDM 1-36
|
25x25
|
2.2
|
3
|
212
|
211
|
209
|
203
|
196
|
186
|
175
|
161
|
145
|
124
|
95
|
-
|
-
|
-
|
-
|
-
|
-
|
|
CDM 1-38
|
25x25
|
2.2
|
3
|
225
|
224
|
221
|
215
|
208
|
197
|
185
|
171
|
153
|
131
|
101
|
-
|
-
|
-
|
-
|
-
|
-
|
|
CDM 1-40
|
25x25
|
2.2
|
3
|
237
|
236
|
233
|
226
|
219
|
208
|
195
|
180
|
161
|
138
|
106
|
-
|
-
|
-
|
-
|
-
|
-
|
|
CDM 3-2
|
25x25
|
0.37
|
0.5
|
14.7
|
-
|
-
|
-
|
14
|
14
|
13.5
|
13
|
13
|
13
|
12.5
|
11.5
|
11
|
10.5
|
9.5
|
8
|
6
|
|
CDM 3-3
|
25x25
|
0.37
|
0.5
|
22.2
|
-
|
-
|
-
|
21.5
|
21
|
21
|
21
|
20.5
|
20
|
19.5
|
18
|
17
|
16.5
|
15
|
12.5
|
9.5
|
|
CDM 3-4
|
25x25
|
0.37
|
0.5
|
29.7
|
-
|
-
|
-
|
29
|
29
|
28.5
|
28
|
27.5
|
27
|
26
|
24
|
23
|
22
|
20
|
17
|
13
|
|
CDM 3-5
|
25x25
|
0.55
|
0.75
|
37.2
|
-
|
-
|
-
|
36
|
36
|
35
|
34
|
33.5
|
33
|
32
|
30
|
29
|
28
|
25
|
21
|
16
|
|
CDM 3-6
|
25x25
|
0.55
|
0.75
|
45
|
-
|
-
|
-
|
43.5
|
43
|
42.5
|
42
|
41
|
40
|
39
|
36.5
|
35
|
33.5
|
30
|
25
|
19.5
|
|
CDM 3-7
|
25x25
|
0.75
|
1
|
52.5
|
-
|
-
|
-
|
51
|
51
|
50
|
50
|
49
|
48
|
46
|
43
|
41
|
39.5
|
35
|
30
|
23
|
|
CDM 3-8
|
25x25
|
0.75
|
1
|
60
|
-
|
-
|
-
|
58.5
|
58
|
58
|
57
|
56
|
55
|
53
|
49
|
47
|
45
|
40
|
34
|
26.5
|
|
CDM 3-9
|
25x25
|
1.1
|
1.5
|
675
|
-
|
-
|
-
|
66
|
66
|
65
|
64
|
63
|
62
|
60
|
56
|
53
|
51
|
45
|
38
|
30
|
|
CDM 3-10
|
25x25
|
1.1
|
1.5
|
75
|
-
|
-
|
-
|
73
|
73
|
72
|
71
|
70
|
68
|
66
|
61
|
59
|
56
|
50
|
42
|
33.5
|
|
CDM 3-11
|
25x25
|
1.1
|
15
|
82.5
|
-
|
-
|
-
|
80
|
80
|
79
|
78
|
77
|
75
|
73
|
68
|
65
|
62
|
55
|
47
|
37
|
|
CDM 3-12
|
25x25
|
1.1
|
15
|
90
|
-
|
-
|
-
|
88
|
87
|
86
|
85
|
83
|
81
|
79
|
74
|
71
|
67
|
59
|
50
|
40.5
|
|
CDM 3-13
|
25x25
|
1.5
|
2
|
98
|
-
|
-
|
-
|
95
|
94
|
93
|
92
|
90
|
88
|
86
|
80
|
77
|
73
|
64
|
54
|
44
|
|
CDM3-14
|
25x25
|
1.5
|
2
|
105
|
-
|
-
|
-
|
102
|
102
|
101
|
100
|
98
|
95
|
92.5
|
86
|
83
|
78
|
69
|
58
|
47
|
|
CDM 3-15
|
25x25
|
1.5
|
2
|
113
|
-
|
-
|
-
|
110
|
109
|
108
|
107
|
105
|
103
|
100
|
94
|
90
|
86
|
76
|
64
|
51
|
|
CDM 3-16
|
25x25
|
1.5
|
2
|
120
|
-
|
-
|
-
|
118
|
117
|
116
|
114
|
112
|
110
|
107
|
100
|
96
|
92
|
81
|
69
|
54
|
|
CDM 3-18
|
25x25
|
2.2
|
3
|
136
|
-
|
-
|
-
|
133
|
132
|
130
|
128
|
126
|
123
|
120
|
113
|
108
|
102
|
90
|
76
|
61
|
|
CDM 3-19
|
25x25
|
2.2
|
3
|
143
|
-
|
-
|
-
|
140
|
139
|
137
|
135
|
132
|
129
|
126
|
119
|
114
|
108
|
96
|
82
|
64
|
|
CDM 3-20
|
25x25
|
2.2
|
3
|
151
|
-
|
-
|
-
|
148
|
146
|
144
|
142
|
140
|
137
|
133
|
125
|
120
|
114
|
100
|
85
|
67
|
|
CDM 3-21
|
25x25
|
2.2
|
3
|
158
|
-
|
-
|
-
|
155
|
154
|
152
|
150
|
147
|
144
|
140
|
131
|
126
|
120
|
106
|
90
|
71
|
|
CDM3-22
|
25x25
|
2.2
|
3
|
166
|
-
|
-
|
-
|
162
|
160
|
158
|
156
|
154
|
150
|
146
|
137
|
132
|
125
|
110
|
93
|
74
|
|
CDM 3-23
|
25x25
|
2.2
|
3
|
173
|
-
|
-
|
-
|
170
|
168
|
166
|
164
|
161
|
157
|
153
|
144
|
138
|
131
|
115
|
97
|
78
|
|
CDM 3-24
|
25x25
|
2.2
|
3
|
181
|
-
|
-
|
-
|
177
|
175
|
173
|
171
|
168
|
164
|
160
|
150
|
144
|
137
|
120
|
101
|
81
|
|
CDM 3-25
|
25x25
|
3
|
4
|
188
|
-
|
-
|
-
|
185
|
183
|
181
|
178
|
175
|
171
|
166
|
156
|
150
|
142
|
125
|
105
|
85
|
|
CDM 3-27
|
25x25
|
3
|
4
|
204
|
-
|
-
|
-
|
200
|
198
|
195
|
192
|
188
|
184
|
180
|
169
|
162
|
155
|
138
|
117
|
92
|
|
CDM 3-28
|
25x25
|
3
|
4
|
212
|
-
|
-
|
-
|
207
|
205
|
202
|
199
|
195
|
191
|
187
|
175
|
168
|
160
|
143
|
121
|
95
|
|
CDM 3-29
|
25x25
|
3
|
4
|
220
|
-
|
-
|
-
|
215
|
213
|
210
|
207
|
203
|
199
|
194
|
182
|
175
|
167
|
148
|
126
|
99
|
|
CDM 3-31
|
25x25
|
3
|
4
|
235
|
-
|
-
|
-
|
230
|
227
|
224
|
220
|
216
|
212
|
207
|
194
|
187
|
178
|
159
|
134
|
106
|
|
