Консольно-моноблочные насосы PURITY PSTC

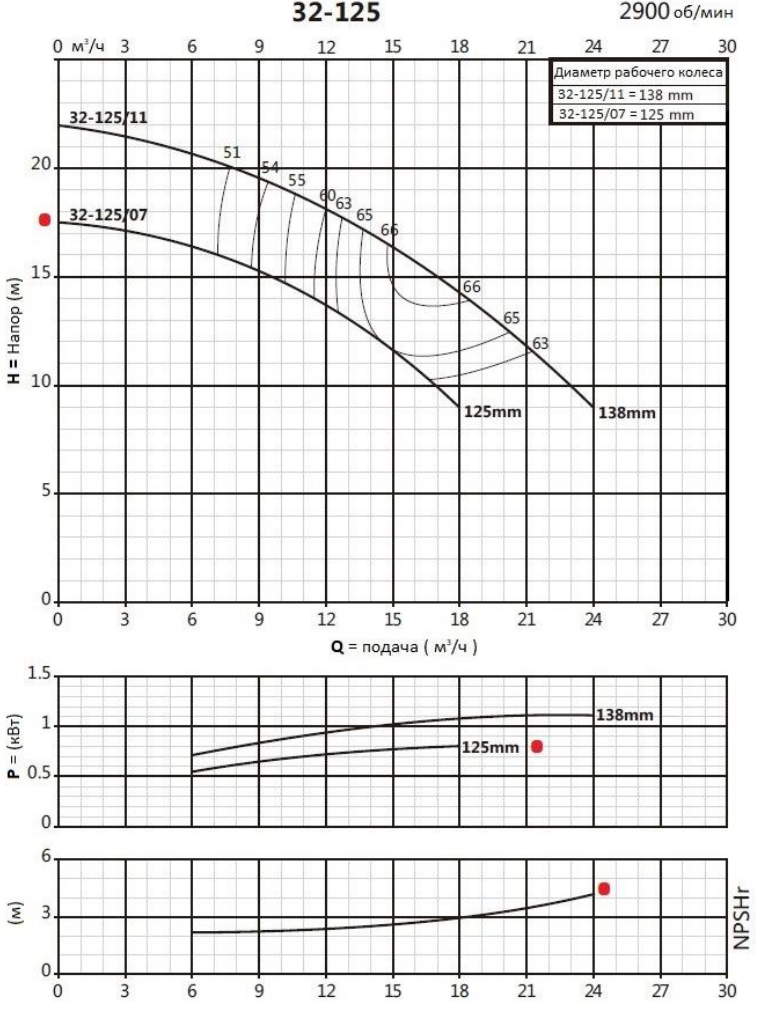

Пояснение к графикам:
Н – напор в м.в.с.,
Q – подача в м³/ч, NPSHr – потери давления на всасывании,
P – потребляемая мощность в кВт.
Измерения проводились для чистой воды, температурой 20°С и вязкостью 1 мм²/c |
Характеристические кривые PURITY PSTC
|
Описание насосов PURITY PSTC
Центробежные насосы с фланцевым соединением PURITY типа PSTC эффективно используются в системах водоснабжения, повышения давления, кондиционирования, полива, отопления, пожаротушения, в промысшленных системах, коммунальном и сельстком хозяйстве. Насосы могут использоваться для подачи холодной или горячей воды.
Насосы PURITY типа PSTC подходят для перекачивания чистых либо слегка загрязненных жидкостей, химически нейтральных по отношению к материалам насоса, без твердых и длинноволокнистых включений.
Установка насосов горизонтальная.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
- Корпус насоса: чугун
- Вал насоса: нержавеющая сталь AISI 304
- Торцевое уплотнение: механическое
- Двигатели предназначены для частотного регулирования (с принудительным охлаждением)
- Температура жидкости: -100 - +1200
- Температура окружающего воздуха: -100 - +500
- Рабочее давление: макс. 16 бар
- Режим работы - непрерывный S1
- Класс изоляции: F
- Степень защиты: IP55
| Артикул |
Наименование элемента |
Цена |
| 100580115 |
Насосный агрегат моноблочный фланцевый PURITY PSTC 32-125/11 |
36476 |
| 100580114 |
Насосный агрегат моноблочный фланцевый PURITY PSTC 32-125/7 |
34577 |
| 100580116 |
Насосный агрегат моноблочный фланцевый PURITY PSTC 32-160/15 |
41473 |
| 100580117 |
Насосный агрегат моноблочный фланцевый PURITY PSTC 32-160/22 |
43971 |
| 100580118 |
Насосный агрегат моноблочный фланцевый PURITY PSTC 32-160/30 |
49568 |
| 100580119 |
Насосный агрегат моноблочный фланцевый PURITY PSTC 32-200/30 |
61260 |
| 100580120 |
Насосный агрегат моноблочный фланцевый PURITY PSTC 32-200/40 |
67156 |
| 100580121 |
Насосный агрегат моноблочный фланцевый PURITY PSTC 32-250/55 |
97237 |
| 100580122 |
Насосный агрегат моноблочный фланцевый PURITY PSTC 32-250/55D |
101734 |
| 100580123 |
Насосный агрегат моноблочный фланцевый PURITY PSTC 40-125/11 |
37775 |
| 100580124 |
Насосный агрегат моноблочный фланцевый PURITY PSTC 40-125/15 |
39274 |
| 100580125 |
Насосный агрегат моноблочный фланцевый PURITY PSTC 40-125/22 |
41273 |
| 100580126 |
Насосный агрегат моноблочный фланцевый PURITY PSTC 40-160/30 |
57263 |
| 100580127 |
Насосный агрегат моноблочный фланцевый PURITY PSTC 40-160/40 |
62959 |
| 100580128 |
Насосный агрегат моноблочный фланцевый PURITY PSTC 40-200/55 |
80048 |
| 100580129 |
Насосный агрегат моноблочный фланцевый PURITY PSTC 40-200/75 |
83845 |
| 100580131 |
Насосный агрегат моноблочный фланцевый PURITY PSTC 40-250/110 |
134912 |
| 100580130 |
Насосный агрегат моноблочный фланцевый PURITY PSTC 40-250/92 |
118323 |
| 100580132 |
Насосный агрегат моноблочный фланцевый PURITY PSTC 50-125/22 |
53565 |
| 100580133 |
Насосный агрегат моноблочный фланцевый PURITY PSTC 50-125/30 |
57563 |
| 100580134 |
Насосный агрегат моноблочный фланцевый PURITY PSTC 50-125/40 |
63359 |
| 100580135 |
Насосный агрегат моноблочный фланцевый PURITY PSTC 50-160/55 |
76050 |
| 100580136 |
Насосный агрегат моноблочный фланцевый PURITY PSTC 50-160/75 |
79848 |
| 100580138 |
Насосный агрегат моноблочный фланцевый PURITY PSTC 50-200/110 |
136611 |
| 100580139 |
Насосный агрегат моноблочный фланцевый PURITY PSTC 50-200/150 |
171188 |
| 100580137 |
Насосный агрегат моноблочный фланцевый PURITY PSTC 50-200/92 |
125218 |
| 100580140 |
Насосный агрегат моноблочный фланцевый PURITY PSTC 50-250/150 |
174087 |
| 100580141 |
Насосный агрегат моноблочный фланцевый PURITY PSTC 50-250/185 |
196672 |
| 100580142 |
Насосный агрегат моноблочный фланцевый PURITY PSTC 65-125/40 |
70054 |
| 100580143 |
Насосный агрегат моноблочный фланцевый PURITY PSTC 65-125/55 |
77649 |
| 100580144 |
Насосный агрегат моноблочный фланцевый PURITY PSTC 65-125/75 |
81447 |
| 100580146 |
Насосный агрегат моноблочный фланцевый PURITY PSTC 65-160/110 |
140109 |
| 100580147 |
Насосный агрегат моноблочный фланцевый PURITY PSTC 65-160/150 |
169490 |
| 100580145 |
Насосный агрегат моноблочный фланцевый PURITY PSTC 65-160/92 |
124519 |
| 100580148 |
Насосный агрегат моноблочный фланцевый PURITY PSTC 65-200/150 |
181682 |
| 100580149 |
Насосный агрегат моноблочный фланцевый PURITY PSTC 65-200/185 |
217758 |
| 100580150 |
Насосный агрегат моноблочный фланцевый PURITY PSTC 65-200/220 |
225553 |
| 100580151 |
Насосный агрегат моноблочный фланцевый PURITY PSTC 65-250/220 |
248038 |
| 100580152 |
Насосный агрегат моноблочный фланцевый PURITY PSTC 65-250/300 |
325888 |
| 100580153 |
Насосный агрегат моноблочный фланцевый PURITY PSTC 80-125/55 |
77649 |
| 100580154 |
Насосный агрегат моноблочный фланцевый PURITY PSTC 80-125/75 |
81447 |
| 100580155 |
Насосный агрегат моноблочный фланцевый PURITY PSTC 80-160/110 |
151501 |
| 100580156 |
Насосный агрегат моноблочный фланцевый PURITY PSTC 80-160/150 |
180882 |
| 100580157 |
Насосный агрегат моноблочный фланцевый PURITY PSTC 80-160/185 |
217758 |
| 100580158 |
Насосный агрегат моноблочный фланцевый PURITY PSTC 80-160/220 |
234447 |
Центробежные насосы с фланцевым соединением PURITY типа PSTC
| Артикул |
Наименование элемента |
Цена |
| 100579379 |
Крыльчатка насоса PSTC 32-125/11 PURITY SS304 d.138/12 |
3315 |
| 100579381 |
Крыльчатка насоса PSTC 32-160/15 PURITY SS304 d.142/16 |
3405 |
| 100579383 |
Крыльчатка насоса PSTC 32-160/22 PURITY SS304 d.158/16 |
4038 |
| 100579386 |
Крыльчатка насоса PSTC 32-160/30 PURITY SS304 d.168/16 |
4038 |
| 100579389 |
Крыльчатка насоса PSTC 32-200/30 PURITY SS304 d.190/18 |
5995 |
| 100579391 |
Крыльчатка насоса PSTC 32-200/40 PURITY SS304 d.204/18 |
5995 |
| 100579392 |
Крыльчатка насоса PSTC 32-250/55 PURITY Cast iron d.208/25 |
4488 |
| 100579375 |
Крыльчатка насоса PSTC 40-125/15 PURITY Cast iron d.122/18 |
1867 |
| 100579378 |
Крыльчатка насоса PSTC 40-125/22 PURITY Cast iron d.135/18 |
1867 |
| 100579385 |
Крыльчатка насоса PSTC 40-160/30 PURITY Cast iron d.160/18 |
2352 |
| 100579387 |
Крыльчатка насоса PSTC 40-160/40 PURITY Cast iron d.170/18 |
2352 |
| 100579390 |
Крыльчатка насоса PSTC 40-200/55 PURITY SS304 d.195/18 |
7353 |
| 100579393 |
Крыльчатка насоса PSTC 40-250/92 PURITY Cast iron d.215/25 |
4853 |
| 100579376 |
Крыльчатка насоса PSTC 50-125/22 PURITY Cast iron d.123/18 |
1808 |
| 100579377 |
Крыльчатка насоса PSTC 50-125/30 PURITY Cast iron d.130/18 |
1808 |
| 100579380 |
Крыльчатка насоса PSTC 50-125/40 PURITY Cast iron d.139/18 |
1808 |
| 100579384 |
Крыльчатка насоса PSTC 50-160/55 PURITY Cast iron d.158/18 |
2892 |
| 100579388 |
Крыльчатка насоса PSTC 50-160/75 PURITY Cast iron d.173/18 |
2892 |
| 100579382 |
Крыльчатка насоса PSTC 65-125/75 PURITY Cast iron d.142/18 |
2290 |
Серия PSTC 32 (фланцы DN 50 / DN 32) |
| |
|
| Тип |
Р2 ном. |
Q м3/ч |
0 |
6 |
9 |
15 |
18 |
24 |
27 |
| кВт |
л.с. |
л/мин |
0 |
100 |
150 |
250 |
300 |
400 |
450 |
| PSTC 32-125/7 |
0,75 |
1 |
H (m) |
17,5 |
16,7 |
15 |
12 |
9 |
|
|
| PSTC 32-125/11 |
1,1 |
1,5 |
22 |
21 |
19,7 |
16,5 |
14,5 |
9 |
|
| PSTC 32-160/15 |
1,5 |
2 |
24,5 |
23,7 |
22,5 |
18,5 |
15,8 |
|
|
| PSTC 32-160/22 |
2,2 |
3 |
31 |
29,6 |
28,5 |
24,5 |
22 |
15 |
|
| PSTC 32-160/30 |
3 |
4 |
35 |
34,3 |
32,5 |
28 |
25,5 |
19 |
15 |
| PSTC 32-200/30 |
3 |
4 |
44,2 |
42 |
39,8 |
35,2 |
32,2 |
24,6 |
19,8 |
| PSTC 32-200/40 |
4 |
5,5 |
54,5 |
52 |
50 |
45,5 |
42,3 |
35 |
30,3 |
| PSTC 32-250/55 |
5,5 |
7,5 |
60 |
59,5 |
59 |
55 |
50,2 |
34,5 |
|
| PSTC 32-250/55D |
5,5 |
7,5 |
79,5 |
74,7 |
71,8 |
63 |
56 |
37,5 |
|
|
| |
Серия PSTC 40 (фланцы DN 65 / DN 40) |
| |
|
| Тип |
Р2 ном. |
Q м3/ч |
0 |
18 |
24 |
27 |
36 |
42 |
48 |
| кВт |
л.с. |
л/мин |
0 |
300 |
400 |
450 |
600 |
700 |
800 |
| PSTC 40-125/11 |
1,1 |
1,5 |
H (m) |
14,7 |
13,0 |
11,5 |
10,1 |
5,8 |
|
|
| PSTC 40-125/15 |
1,5 |
2 |
18,1 |
17,0 |
15,0 |
13,9 |
10 |
6 |
|
| PSTC 40-125/22 |
2,2 |
3 |
24,5 |
23,2 |
21,5 |
20,2 |
16 |
13 |
8,3 |
| PSTC 40-160/30 |
3 |
4 |
31,8 |
29,5 |
27,5 |
26,3 |
21,5 |
17,5 |
|
| PSTC 40-160/40 |
4 |
5,5 |
38,0 |
36,0 |
34,0 |
33,0 |
28,5 |
25,0 |
20,1 |
| PSTC 40-200/55 |
5,5 |
7,5 |
46,0 |
43,8 |
41,3 |
40,1 |
35,0 |
30,0 |
|
| PSTC 40-200/75 |
7,5 |
10 |
57,0 |
53,6 |
51,5 |
50,0 |
45,0 |
41,0 |
36,5 |
| PSTC 40-250/92 |
9,2 |
12,5 |
64,0 |
59,0 |
56,5 |
55,0 |
49,5 |
45,0 |
39,8 |
| PSTC 40-250/110 |
11 |
15 |
72 |
67,5 |
65,0 |
63,5 |
57,5 |
52,2 |
47,0 |
|
| |
Серия PSTC 50 (фланцы DN 65 / DN 50) |
| |
|
| Тип |
Р2 ном. |
Q м3/ч |
0 |
36 |
42 |
48 |
54 |
72 |
84 |
90 |
| кВт |
л.с. |
л/мин |
0 |
600 |
700 |
800 |
900 |
1200 |
1400 |
1500 |
| PSTC 50-125/22 |
2,2 |
3 |
H (m) |
17,0 |
15,4 |
14,0 |
12,8 |
11,5 |
6,5 |
|
|
| PSTC 50-125/30 |
3 |
4 |
20,0 |
18,8 |
18 |
17 |
15,6 |
11 |
|
|
| PSTC 50-125/40 |
4 |
5,5 |
24,0 |
23,1 |
23,0 |
21,5 |
20,3 |
15,8 |
11,8 |
|
| PSTC 50-160/55 |
5,5 |
7,5 |
32,0 |
30,6 |
30,0 |
28,0 |
26,6 |
20,5 |
14,8 |
|
| PSTC 50-160/75 |
7,5 |
10 |
40,0 |
38,0 |
37,0 |
36,0 |
34,4 |
29,0 |
24,0 |
21,0 |
| PSTC 50-200/92 |
9,2 |
12,5 |
50,5 |
46,8 |
45,0 |
43,0 |
40,9 |
32,5 |
26,7 |
|
| PSTC 50-200/110 |
11 |
15 |
57,5 |
53,5 |
52,0 |
50,0 |
47,5 |
40 |
34 |
29 |
| PSTC 50-200/150 |
15 |
20 |
62,0 |
58,0 |
56,5 |
54,5 |
52,0 |
44,5 |
39,0 |
35,5 |
| PSTC 50-250/150 |
15 |
20 |
68,5 |
64,0 |
63,0 |
61,5 |
59,0 |
50,0 |
41,0 |
|
| PSTC 50-250/185 |
18,5 |
25 |
79,0 |
75,8 |
74,8 |
74,0 |
71,5 |
63,5 |
55,5 |
47,0 |
|
| |
Серия PSTC 65 (фланцы DN 80 / DN 65) |
| |
|
| Тип |
Р2 ном. |
Q м3/ч |
0 |
48 |
54 |
72 |
84 |
90 |
108 |
120 |
138 |
| кВт |
л.с. |
л/мин |
0 |
800 |
900 |
1200 |
1400 |
1500 |
1800 |
2000 |
2300 |
| PSTC 65-125/40 |
4 |
5,5 |
H (m) |
19,0 |
17,3 |
16,8 |
14,5 |
13,0 |
11,8 |
|
|
|
| PSTC 65-125/55 |
5,5 |
7,5 |
23,0 |
21,3 |
20,9 |
19,0 |
17,5 |
16,7 |
13,7 |
|
|
| PSTC 65-125/75 |
7,5 |
10 |
27,0 |
26,0 |
25,6 |
24,5 |
23,0 |
22,5 |
20,0 |
18,0 |
|
| PSTC 65-160/92 |
9,2 |
12,5 |
33,0 |
|
31,5 |
30,0 |
28,0 |
27,1 |
24,0 |
21,5 |
|
| PSTC 65-160/110 |
11 |
15 |
36,0 |
|
34,5 |
33,0 |
31,5 |
30,8 |
28,0 |
25,5 |
|
| PSTC 65-160/150 |
15 |
20 |
42,0 |
|
41,0 |
40,0 |
38,5 |
37,8 |
35,0 |
33,0 |
29,5 |
| PSTC 65-200/150 |
15 |
20 |
45,0 |
|
45,5 |
43,0 |
41,0 |
40,2 |
36,5 |
34,0 |
|
| PSTC 65-200/185 |
18,5 |
25 |
52,0 |
|
51,3 |
51,0 |
49,0 |
48,2 |
44,5 |
42,0 |
|
| PSTC 65-200/220 |
22 |
30 |
60 |
|
59,5 |
58,0 |
56,0 |
55,0 |
52,0 |
49,5 |
44,5 |
| PSTC 65-250/220 |
22 |
30 |
64,8 |
|
64,7 |
62,0 |
60,0 |
58,5 |
53,0 |
50,0 |
|
| PSTC 65-250/300 |
30 |
40 |
80,0 |
|
79,8 |
77,5 |
75,5 |
74,5 |
70,0 |
66,0 |
58,0 |
|
| |
Серия PSTC 80 (фланцы DN 100 / DN 80) |
| |
|
| Тип |
Р2 ном. |
Q м3/ч |
0 |
60 |
90 |
120 |
144 |
180 |
200 |
210 |
| кВт |
л.с. |
л/мин |
0 |
1000 |
1500 |
2000 |
2400 |
3000 |
3333 |
3500 |
| PSTC 80-125/55 |
5,5 |
7,5 |
H (m) |
21,0 |
19,6 |
17,4 |
13,4 |
9,5 |
|
|
|
| PSTC 80-125/75 |
7,5 |
10 |
26,0 |
24,8 |
23,0 |
19,5 |
16,5 |
|
|
|
| PSTC 80-160/110 |
11 |
15 |
28,0 |
27,3 |
27,0 |
24,5 |
21,1 |
16,0 |
|
|
| PSTC 80-160/150 |
15 |
20 |
34,0 |
32,6 |
32,5 |
30,2 |
27,0 |
22,1 |
18,5 |
16,7 |
| PSTC 80-160/185 |
18,5 |
25 |
39,0 |
38,5 |
38,0 |
36,7 |
33,6 |
28,8 |
25,3 |
23,5 |
| PSTC 80-160/220 |
22 |
30 |
44,0 |
43,5 |
43,0 |
41,7 |
38,6 |
33,8 |
30,3 |
28,5 |
|
|
