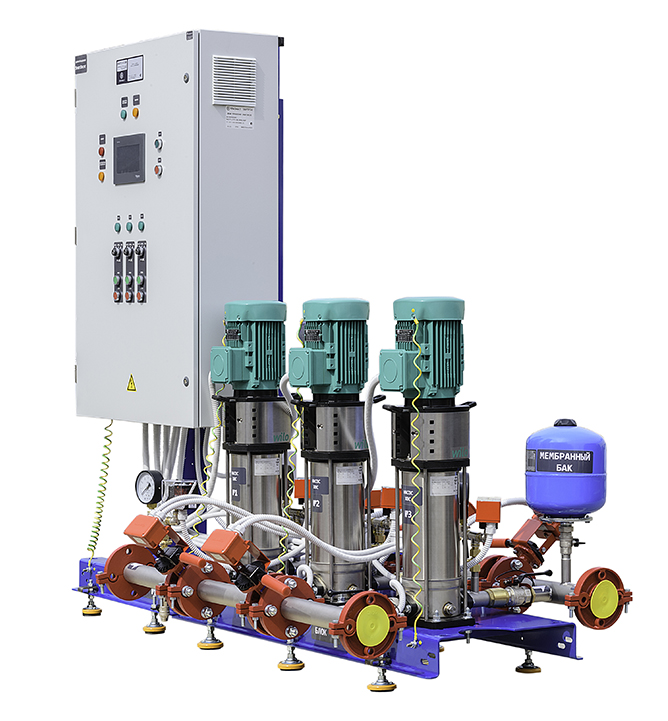

SmartStation Моноблочная автоматическая установка повышения давления

Насосные установки «SmartStation» поставляются комплектно, в их состав входят: насосные агрегаты, шкаф управления, основание, коллекторы, запорная арматура с контролем открытого и закрытого состояния запорных механизмов согласно п.13.8 СП 10.13130.2020 и контрольно-измерительные приборы.

Имеют от двух до шести одинаковых многоступенчатых насосных агрегатов «WILO SE», «GRUNDFOS» или «EBARA».

Максимальный напор может достигать Н=160 м.

Максимальный расход может достигать Q=840 м³/ч.

Насосные установки выполнены на базе унифицированных модульных блоков по одному, по два или по три насоса, в зависимости от массы и габаритов насосных агрегатов.

Соединение/разъединение блоков осуществляется при помощи грувлочных муфт, что позволяет заносить установку в узкие монтажные проемы и собирать на объекте в сжатые сроки и без привлечения квалифицированного персонала. Такая конструкция «SmartStation» обеспечивает оптимальные габаритные размеры всей установки в целом, а также упрощает её транспортировку до места назначения.

Насосные установки «SmartStation» имеют напорный и всасывающий коллекторы с возможностью подключения к каждому одного или двух вводов. Внешние присоединения коллекторов осуществляются с помощью стандартных фланцев по DIN.

Для визуального контроля работы установки предусмотрены показывающие манометры (на напорном патрубке каждого насоса, на всасывающем коллекторе и на напорном коллекторе) с диаметром шкалы 100 мм.

Для автоматического контроля работы на напорном коллекторе устанавливается аналоговый преобразователь давления.

Визуальный контроль за работой каждого насосного агрегата обеспечивается показывающим манометром.

Все рабочие детали установки, контактирующие с водой, выполнены из коррозионностойких материалов.

Насосная установка поставляется с виброизолирующими опорами или со скобами для установки на фундамент, в зависимости от исполнения.

Шкаф автоматизации «SmartDrive» позволяет управлять насосной установкой как в режиме хозяйственно-питьевого водоснабжения, так и в совмещенном режиме хозяйственно-питьевого и внутреннего противопожарного водопровода. При этом в совмещенном режиме запуск установки возможен как по датчику давления, так и по кнопкам, расположенным в шкафах пожарных кранов. Помимо управления насосами в совмещенном режиме работы возможно управление электрифицированной задвижкой (открытие по сигналу «Пожар» с контролем положения запорного механизма и сигнализации заклинивания задвижки).

Шкаф автоматизации «SmartDrive» рассчитан на управление от двух до шести насосов, установленных на установке «SmartStation» и при этом обеспечивает выполнение следующих функций:

• три вида управления электродвигателями насосов:
  • электронный регулятор частоты вращения на каждый насос,
  • электронный регулятор частоты вращения один на все насосы,
  • релейное регулирование;
• контроль и управление работой двигателей насосных агрегатов в зависимости от требуемых параметров и текущих значений системы;
• контроль сигналов управления аналоговых преобразователей давления;
• реализация защиты от «сухого хода» в случае недопустимого снижения значения давления;
• программирование пороговых значений давления в напорном трубопроводе для:
  • сигнализации превышения/понижения порога,
  • защиты от недопустимого повышения давления;
• тепловая и максимальная токовая защита насосов только в режиме хозяйственно-питьевого водоснабжения;
• выдача обобщенного сигнала «неисправность» при помощи сухого контакта;
• резервирование насосов. Установка количества резервных насосов. Возможность использования резервных насосов в качестве пиковых;
• ограничение максимального числа пусков насосов в час или задание минимального времени между пусками/остановками насосов;
• исключение одновременного пуска/останова насосов, для исключения одновременной коммутации;
• пробный режим. В установленное время производить поочередный пуск всех насосов (для предотвращения застаивания насосов, отложения ила и т.д.);
• плавное заполнение трубопровода. При отсутствии давления в напорном трубопроводе производить пуск насоса с минимальной частотой вращения двигателя, при появлении давления свыше 1 атмосферы плавно увеличивать частоту вращения двигателя до создания требуемого давления в напорном трубопроводе;
• конфигурирование насосной установки с двери шкафа с ограничением доступа по паролю.
