Моноблочная автоматическая насосная установка «Спрут-НС»
 |
| Технические характеристики установка «Спрут-НС» |
| Максимальная температура окружающей среды |
+40 °C |
| Допустимая температура воды в системе |
максимальная |
+70 °C |
| минимальная |
0 °C |
| Максимально допустимое рабочее давление * |
на входе |
6 Атм. |
| на выходе |
до 16 Атм./ 25 Атм. ** |
| Электропитание станции |
1 или 2 электроввода: 3~380 В ±10%, 50 ±1 Гц |
| Степень защиты оболочек от воздействия окружающей среды |
для насосов, не ниже |
IP54 |
| для автоматики, не ниже |
IP44 |
| для электросилового шкафа, не ниже |
IP54 |
| Средний срок службы не менее |
10 лет |
* Сумма значений давления воды на всасывающем патрубке насоса и давления нагнетания насоса на закрытую задвижку никогда не должна превышать максимально допустимое рабочее давление на выходе насосной установки и самого насосного агрегата!!! Максимально допустимое рабочее давление насосного агрегата определяется его паспортом.
** при выборе автоматической установки исполнения 25 Бар (PN25) следует учесть, что: - номинальное рабочее давление системы должно быть не более 20 Бар; - максимально возможная уставка на срабатывание пожарных насосов не более 18,4 Бар.
|
| |
|

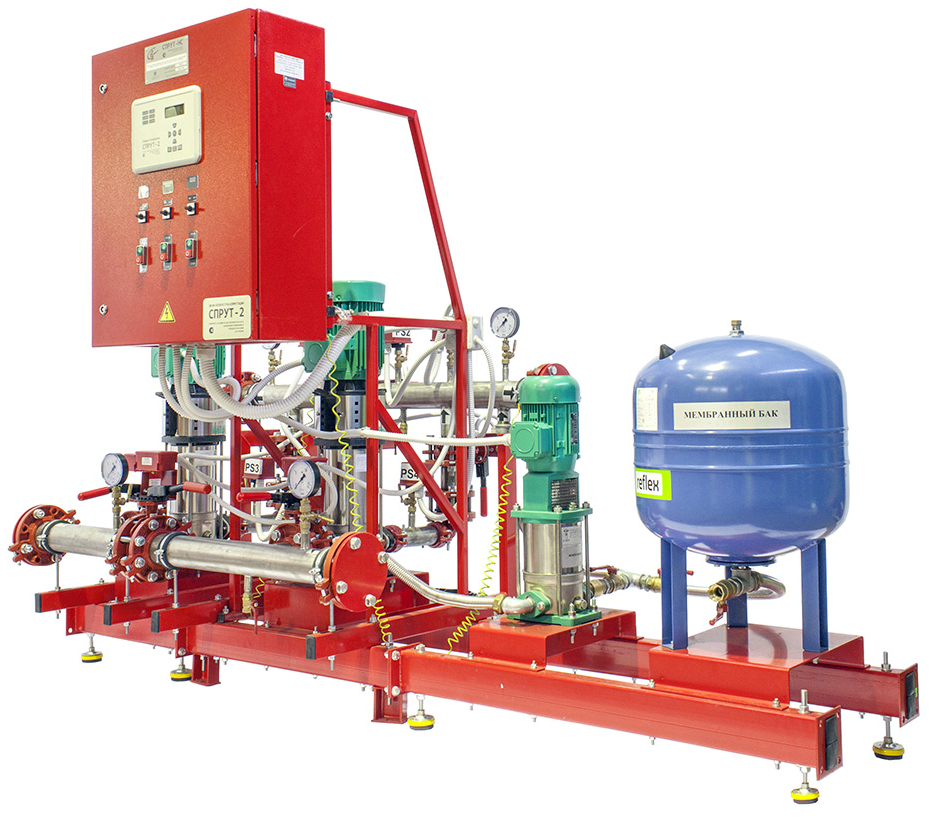

Моноблочная автоматическая насосная установка «Спрут-НС»
Моноблочные автоматические насосные установки «Спрут-НС» предназначены для повышения давления воды или раствора пенообразователя в автоматических системах водяного и пенного пожаротушения, а также внутреннего противопожарного водопровода.
Моноблочные насосные установки производятся на базе насосных агрегатов отечественного и зарубежного производства компаний: НПО «КУРС», «WILO SE», «CNP», «Hydroo».
Моноблочные автоматические насосные установки «Спрут-НС» также производятся на насосных агрегатах КММ отечественного производителя НПО «КУРС», что делает насосную установку практически полностью российской, что немаловажно для объектов, где требования по импортозамещению очень высокие.
Область применения «Спрут-НС»:
- автоматические спринклерные установки пожаротушения;
- автоматические дренчерные установки пожаротушения;
- автоматические спринклерно-дренчерные установки пожаротушения;
- системы внутреннего и наружного противопожарного водопровода.
Управление установкой осуществляется от панели управления, встроенной в шкаф аппаратуры коммутации (ШАК) Системы «СПРУТ-2», что обеспечивает:
- полное соответствие требованиям пожарной безопасности (контроль соединительных линий, включая силовые линии непосредственно до двигателей, контроль выхода устройств на режим работы и т.д.);
- уменьшение пусковых токов и гидравлических ударов путем применения схемы «звезда-треугольник», устройств плавного пуска или частотных преобразователей. Выбор вида пуска осуществляется при конфигурировании установки;
- интеграцию в общую систему пожарной безопасности здания с выходом на единый диспетчерский пульт.
Возможно изготовление насосных установок с любым количеством рабочих насосных агрегатов по согласованию с заводом-изготовителем.
Подбор параметров и выбор исполнения насосной установки и шкафа аппаратуры коммутации осуществляется при помощи программы «Конфигуратор».
Пример возможной конфигурации Моноблочной автоматической насосной установки:
Спрут-НС (RU)» исполнение [2xКММ 125-100-250б/2/55-5 + КММ-ЛС10-9 + Мембранный бак]200 + SmartFly + Защита от сухого хода + ШАК исполнение ПН/55/3МL/О + ПН/55/3МL/Р + Жокей/4/3L/АВР + Задвижка Х/1/3L/АВР + Задвижка Х/1/3L/АВР + Нагрузка/1/1/АВР + Нагрузка/0,1/24В/АВР – Ш8/ПУPL/2ПР10.5/IP54/ABB/Red/Фундамент
Состав основного оборудования такой насосной установки будет следующий:
- два консольных центробежных насоса НПО «КУРС» КММ 125-100-250б/2/55-5 мощностью 55 кВт, работающие по схеме основной-резервный;
- консольный центробежный насос НПО «КУРС» КММ-ЛС10-9 мощностью 4 кВт, работающий в качестве жокей насоса;
- мембранный бак;
- датчики положения ручного дискового затвора «SmartFly®»/«SmartFly-С300» , установленные на каждый ручной дисковый затвор, входящий в насосную установку «Спрут-НС (RU)»;
- датчик защиты от сухого хода, установленный на всасывающем коллекторе;
- ШАК, шкаф аппаратуры коммутации СПАС «СПРУТ-2» обеспечивает:
- управление двумя трехфазными пожарными насосами мощностью 55 кВт, пуск с использованием софт стартера (устройства плавного пуска), с контролем наличия напряжения и исправности цепей подключения электропривода посредством прибора контроля линий (ПКЛ) СПАС «СПРУТ-2» в соответствии с ГОСТ 53325-2012, подключенные к основному и резервному электровводам соответственно;
- управление трехфазным жокей насосом мощностью 4 кВт, пуск прямой, с контролем наличия напряжения и исправности цепей подключения электропривода посредством прибора контроля линий (ПКЛ) СПАС «СПРУТ-2» в соответствии с ГОСТ 53325-2012, подключенный к встроенному АВР;
- управление двумя трехфазными пожарными электрозадвижками, мощностью 1 кВт каждая, с контролем наличия напряжения и исправности цепей подключения электропривода посредством прибора контроля линий (ПКЛ) СПАС «СПРУТ-2» в соответствии с ГОСТ 53325-2012, подключенные к встроенному АВР;
- управление двумя нагрузками мощностью 1 кВт с однофазным электропитанием и мощностью 0,1 кВт и с электропитанием 24 В постоянного тока, подключенные к встроенному АВР;
- управление схемой автоматического включения резерва и контроль исправности фаз двух вводов электропитания осуществляется прибором контроля фаз (ПКФ) Системы «СПРУТ-2»;
- автоматизация управления осуществляется панелью управления модификации PL (ПУ-PL), встроенной в дверь шкафа и двумя панелями расширения модификации 10.5 (ПР-10.5) Системы пожарной автоматики и сигнализации «СПРУТ-2»;
- оболочка шкафа серого цвета с красной дверью, степень защиты оболочки IP54, габаритные размеры (Ш×Г×В) не более 800×400×1800 мм;
- аппаратура коммутации выполнена на базе комплектующих производства ABB;
- монтаж данной насосной установки осуществляется на фундамент, в соответствии со схемой отверстий под фундаментные болты
|
«Спрут-НС» сертифицированы и соответствуют требованиям СП485.1311500.2020, СП10.13130.2020, СП484.1311500.2020.
Гарантийный срок составляет 84* месяца с момента выпуска, указанного в паспорте.
|
