Стальной панельный радиатор Heaton plus Compact
 |
Стальной панельный радиатор
Heaton plus Compact (C) —
состоит из отопительных
панелей и конвективных
листов, двух боковых панелей
и декоративной решетки.
Исполнение Compact позволяет
осуществлять левое или
правое боковое подключение
к разводке отопительной
системы.
ОБЩИЕ ТЕХНИЧЕСКИЕ ДАННЫЕ:
• шаг вертикальных водяных каналов: 33,3 мм;
• патрубки: 4 x G ½“ «боковые»;
• максимальное рабочее давление по DIN
EN 442/ГОСТ 31311-2005: 10 бар;
• максимальная температура: 110 °С;
• давление при испытаниях по DIN EN 442/
ГОСТ 31311-2005: 13/15 бар;
• цвет: белый RAL 9016.
КОМПЛЕКТНОСТЬ РАДИАТОРОВ:
• радиатор в упаковке;
• комплект L-образных настенных креплений
— 2 шт до длины 1700 мм,
— 3 шт от длины 1800 мм;
• тип 33 (Н300) — консольные кронштейны;
• воздухоотводчик (кран Маевского) — 1 шт.;
• заглушка стальная — 1шт.;
• монтажный комплект;
• паспорт. |
| |
|
Heaton plus Compact стальные панельные радиаторы

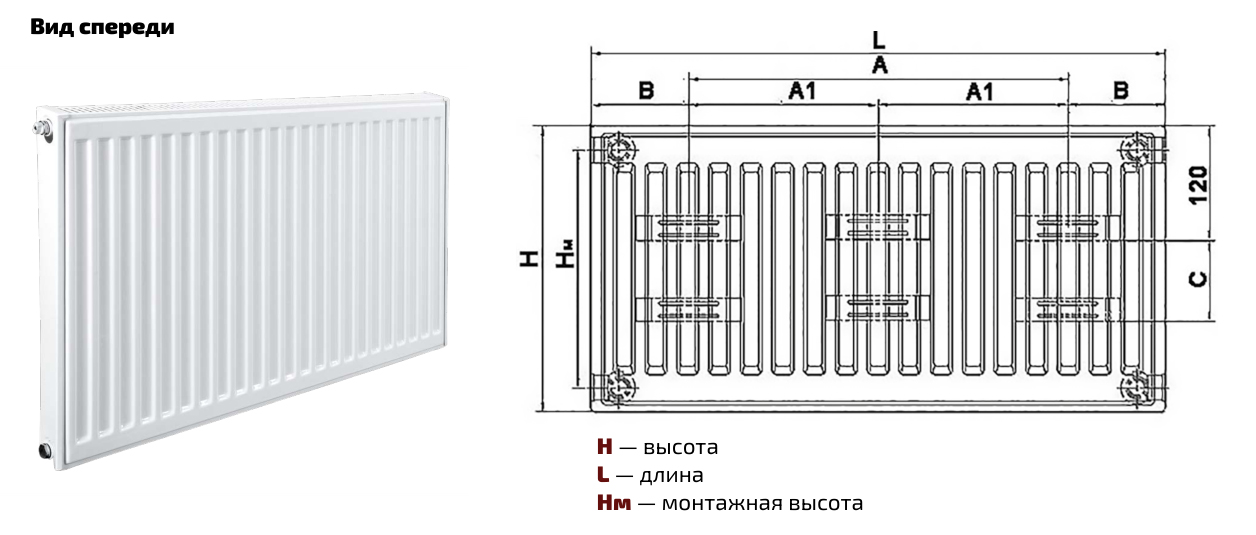

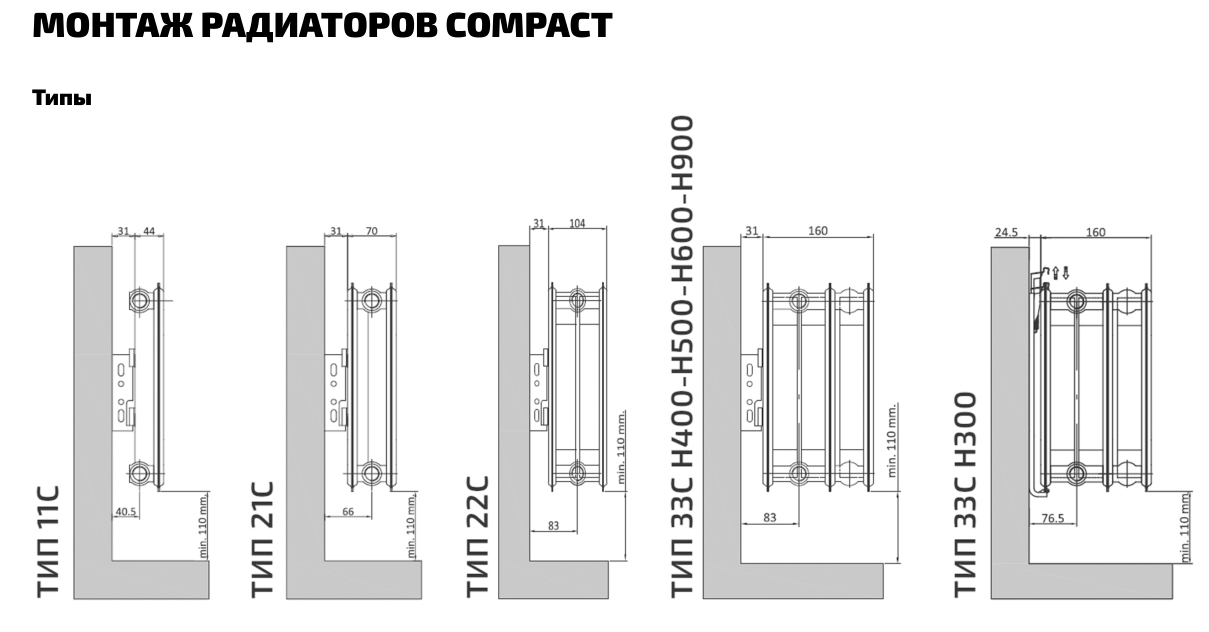

Монтажные размеры Heaton plus Compact
L, мм |
21, 22, 33 |
11 |
| A |
A1 |
A |
А1 |
| 400 |
198 |
|
166 |
|
| 500 |
298 |
|
266 |
|
| G00 |
398 |
|
366 |
|
| 700 |
498 |
|
466 |
|
| 800 |
598 |
|
566 |
|
| 900 |
698 |
|
666 |
|
| 1000 |
798 |
|
766 |
|
| 1100 |
898 |
|
866 |
|
| 1200 |
998 |
|
966 |
|
| 1300 |
1098 |
|
1066 |
|
| 1400 |
1198 |
|
1166 |
|
| 1500 |
1298 |
|
1266 |
|
| 1G00 |
1398 |
|
1366 |
|
| 1700 |
1498 |
|
1466 |
|
| 1800 |
|
799 |
|
783 |
| 1900 |
|
849 |
|
833 |
| 2000 |
|
899 |
|
883 |
| 2100 |
|
949 |
|
933 |
| 2200 |
|
999 |
|
983 |
| 2300 |
|
1049 |
|
1033 |
| 2400 |
|
1099 |
|
1083 |
| 2500 |
|
1149 |
|
1133 |
| 2G00 |
|
1199 |
|
1183 |
| 2700 |
|
1249 |
|
1233 |
| 2800 |
|
1299 |
|
1283 |
| 2900 |
|
1349 |
|
1333 |
| 3000 |
|
1399 |
|
1383 |
|
| Высота радиатора Н, мм |
Размер С, мм |
| 300 |
85 |
| 400 |
185 |
| 500 |
285 |
| 600 |
385 |
| 900 |
685 |
|
| |
|
УСРЕДНЁННЫЕ ГИДРАВЛИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Типы радиаторов |
Расход теплоносителя через прибор Мпр, кг/ч |
Потери давления ΔР, Па |
Коэффициент местного сопротивления |
Характеристика сопротивления S •10-4, Па/(кг/с)2 |
Пропускная способность Кv, (м3/ч)·бар-1/2 |
11 |
60 |
150,5 |
40 |
54,8 |
1,56 |
| 360 |
4739 |
35 |
47,95 |
1,67 |
21 |
60 |
67,7 |
18 |
24,66 |
2,32 |
| 360 |
2031 |
15 |
20,55 |
2,55 |
22 |
60 |
94 |
25 |
34,25 |
1,97 |
| 360 |
2708 |
20 |
27,4 |
2,21 |
33 |
60 |
56,4 |
15 |
20,55 |
2,55 |
| 360 |
1354 |
10 |
13,7 |
3,12 |
|
