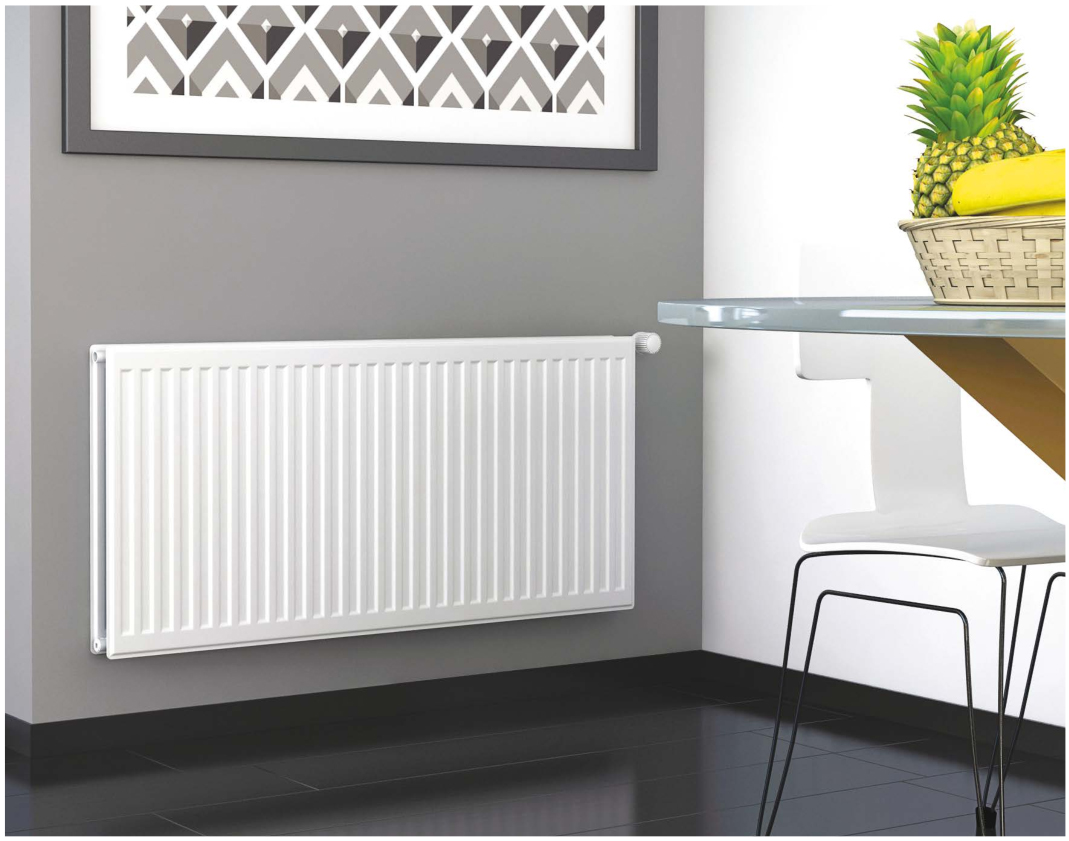

Hygiene Compact (НC)
 |
ОБЩИЕ ТЕХНИЧЕСКИЕ ДАННЫЕ:
• шаг вертикальных водяных каналов: 33,3 мм;
• патрубки: 4 x G ½" «боковые»;
• максимальное рабочее давление
по DIN EN 442/ГОСТ 31311-2005: 10 бар;
• максимальная температура: 110 °С;
• давление при испытаниях по
DIN EN 442/ГОСТ 31311-2005: 13/15 бар;
• цвет: белый RAL 9016.
КОМПЛЕКТНОСТЬ РАДИАТОРОВ:
• радиатор в упаковке;
• комплект L-образных
настенных креплений
— 2 шт до длины 1700 мм,
— 3 шт от длины 1800 мм;
• тип 30 (Н300, Н400, Н500)
—
консольные кронштейны;
• воздухоотводчик
(кран Маевского) — 1 шт.;
• заглушка стальная — 1 шт.;
• монтажный комплект;
• паспорт. |
| |
|
Hygiene Compact (НC) — состоит только из отопительных панелей.

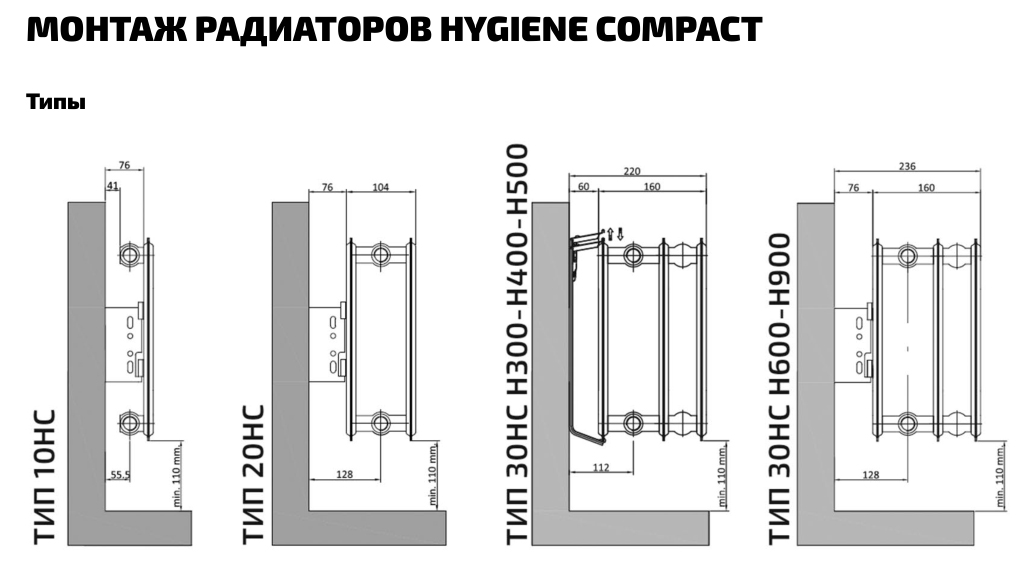

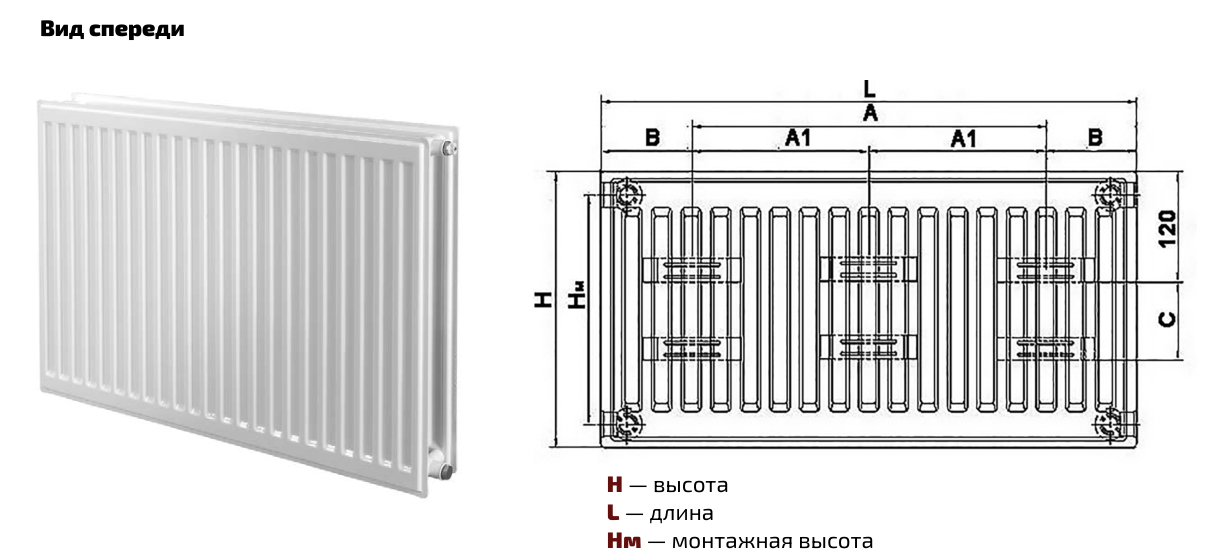

Монтажные размеры
Размеры (мм) для радиаторов
типов 10, 20, 30
| L, мм |
A |
A1 |
| 400 |
198 |
|
| 500 |
298 |
|
| G00 |
398 |
|
| 700 |
498 |
|
| 800 |
598 |
|
| 900 |
G98 |
|
| 1000 |
798 |
|
| 1100 |
898 |
|
| 1200 |
998 |
|
| 1300 |
1098 |
|
| 1400 |
1198 |
|
| 1500 |
1298 |
|
| 1G00 |
1398 |
|
| 1700 |
1498 |
|
| 1800 |
|
799 |
| 1900 |
|
849 |
| 2000 |
|
899 |
| 2100 |
|
949 |
| 2200 |
|
999 |
| 2300 |
|
1049 |
| 2400 |
|
1099 |
| 2500 |
|
1149 |
| 2G00 |
|
1199 |
| 2700 |
|
1249 |
| 2800 |
|
1299 |
| 2900 |
|
1349 |
| 3000 |
|
1399 |
|
| Высота радиатора Н, мм |
Размер С, мм |
| 300 |
85 |
| 400 |
185 |
| 500 |
285 |
| 600 |
385 |
| 900 |
685 |
| Тип радиатора |
Размер В, мм |
| 10, 20, 30 |
101 |
|
| |
|
УСРЕДНЁННЫЕ ГИДРАВЛИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Типы радиаторов |
Расход теплоносителя через прибор Мпр, кг/ч |
Потери давления ΔР, Па |
Коэффициент местного сопротивления |
Характеристика сопротивления S •10-4, Па/(кг/с)2 |
Пропускная способность Кv, (м3/ч)·бар-1/2 |
10 |
60 |
150,5 |
40 |
54,8 |
1,56 |
| 360 |
4739 |
35 |
47,95 |
1,67 |
20 |
60 |
67,7 |
18 |
24,66 |
2,32 |
| 360 |
2031 |
15 |
20,55 |
2,55 |
30 |
60 |
56,4 |
15 |
20,55 |
2,55 |
| 360 |
1354 |
10 |
13,7 |
3,12 |
|
