Hygiene Ventil Compact (НVC)
 |
ОБЩИЕ ТЕХНИЧЕСКИЕ ДАННЫЕ:
• шаг вертикальных водяных каналов: 33,3 мм;
• патрубки:
2 x G ½“ «нижние», 4 x G ½” «боковые»;
• максимальное рабочее давление
по DIN EN 442/ГОСТ 31311-2005: 10 бар;
• максимальная температура: 110 °С;
• давление при испытаниях по
DIN EN 442/ГОСТ 31311-2005: 13/15 бар;
• цвет: белый RAL 9016.
КОМПЛЕКТНОСТЬ РАДИАТОРОВ:
• радиатор в упаковке;
• комплект L-образных
настенных креплений
— 2 шт до длины 1700мм,
— 3 шт от длины 1800 мм;
• тип 30 (Н 300,Н 400,Н 500) — консольные
кронштейны;
• термостатический вентиль;
• воздухоотводчик
(кран Маевского) — 1 шт.;
• заглушка стальная — 2 шт.;
• монтажный комплект;
• паспорт. |
| |
|
Hygiene Ventil Compact только из отопительных панелей.

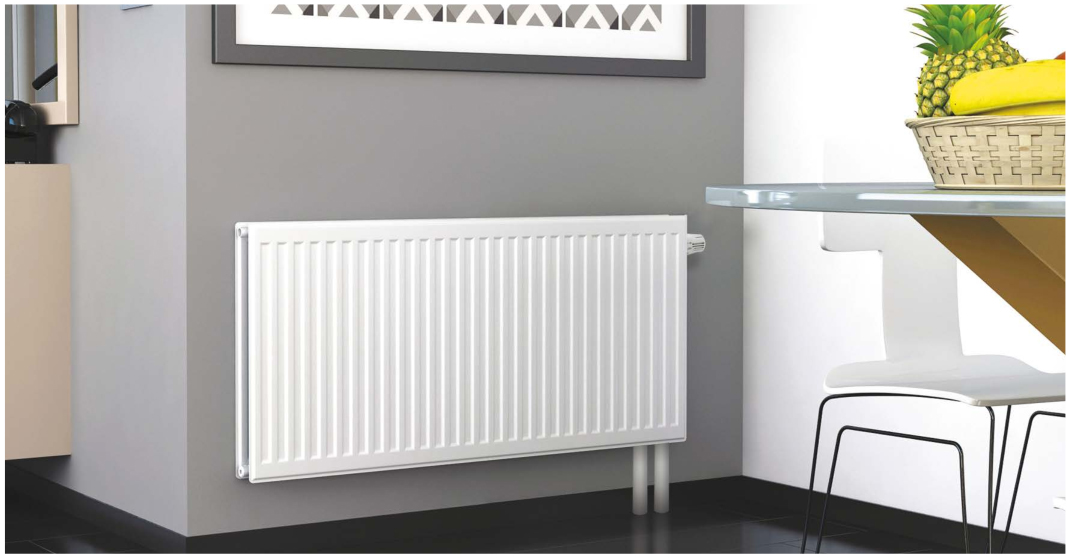

Hygiene Ventil Compact (НVC) — состоит
только из отопительных панелей.
Исполнение Ventil Compact позволяет
осуществлять левое или правое нижнее,
а так же боковое подключение к разводке
отопительной системы.*
Панельные радиаторы Heaton plus Hygiene
Ventil Compact оснащены установленным
термостатическим вентилем.
* Радиаторы Heaton plus Hygiene Ventil Compact
поставляются по умолчанию с выводом присоединительных
патрубков с правой нижней стороны, комплектуются
L-образными кронштейнами, с приваренными монтажными
скобами к панели. Heaton plus Hygiene Ventil Compact
с нижним левым подключением производится по запросу,
без удорожания прибора, 30 тип Н300, Н400, Н500
поставляется с консольными кронштейнами.

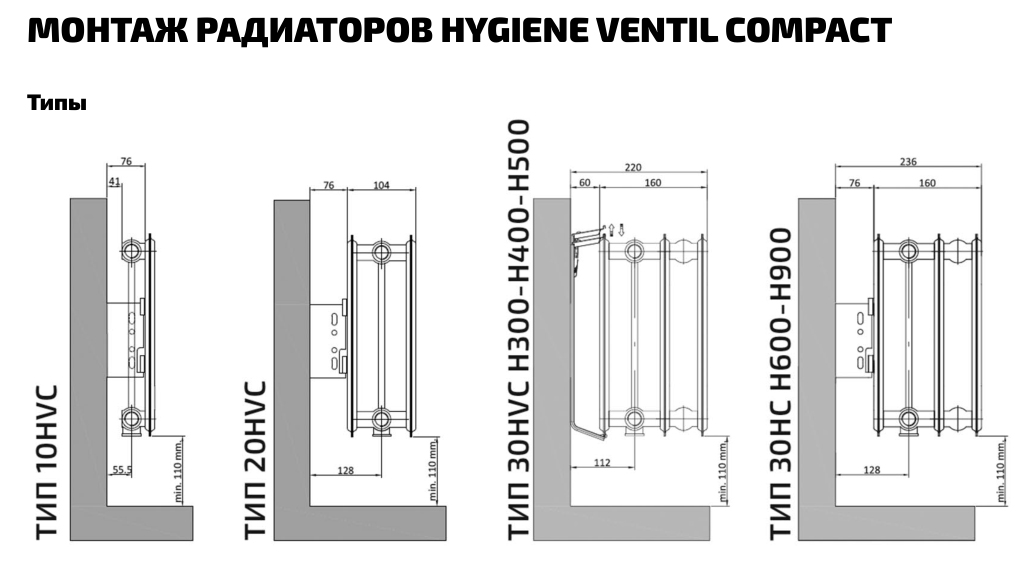

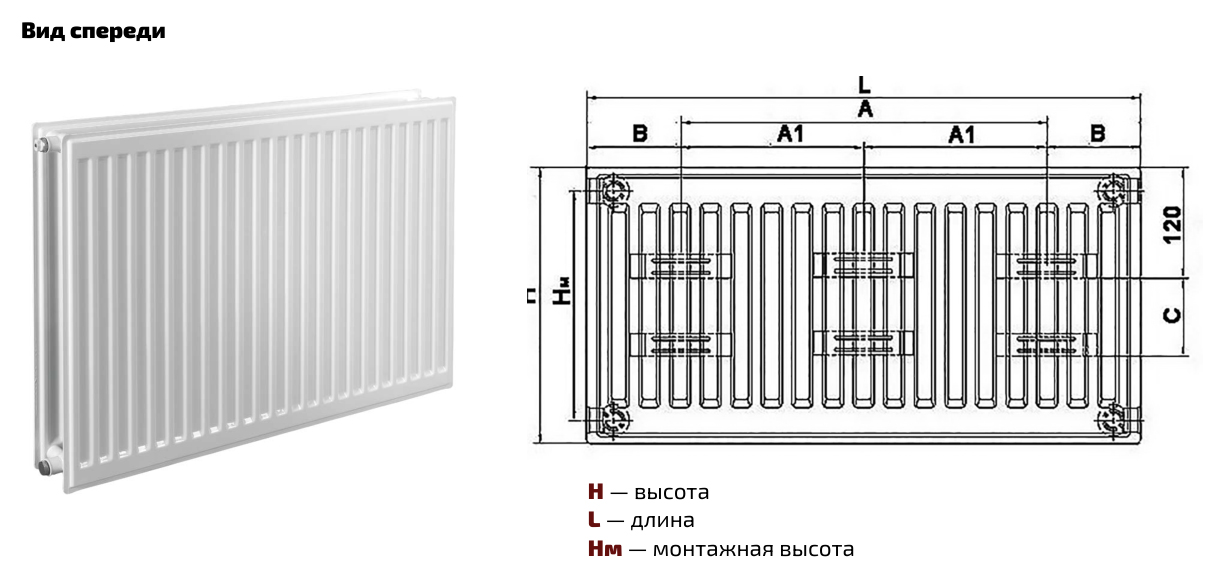

Монтажные размеры Hygiene Ventil Compact
Размеры (мм) для радиаторов
типов
10, 20, 30
| L, мм |
A |
A1 |
| 400 |
198 |
|
| 500 |
298 |
|
| 600 |
398 |
|
| 700 |
498 |
|
| 800 |
598 |
|
| 900 |
698 |
|
| 1000 |
798 |
|
| 1100 |
898 |
|
| 1200 |
998 |
|
| 1300 |
1098 |
|
| 1400 |
1198 |
|
| 1500 |
1298 |
|
| 1600 |
1398 |
|
| 1700 |
1498 |
|
| 1800 |
|
799 |
| 1900 |
|
849 |
| 2000 |
|
899 |
| 2100 |
|
949 |
| 2200 |
|
999 |
| 2300 |
|
1049 |
| 2400 |
|
1099 |
| 2500 |
|
1149 |
| 2G00 |
|
1199 |
| 2700 |
|
1249 |
| 2800 |
|
1299 |
| 2900 |
|
1349 |
| 3000 |
|
1399 |
|
| Высота радиатора Н, мм |
Размер С, мм |
| 300 |
85 |
| 400 |
185 |
| 500 |
285 |
| 600 |
385 |
| 900 |
685 |
| Тип радиатора |
Размер В, мм |
| 10,20,30 |
101 |
|
| |
|
УСРЕДНЁННЫЕ ГИДРАВЛИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Номер монтажной преднастройки Р |
Расход теплоносителя через прибор Мпр, кг/ч |
Потери давления ΔР, Па |
Коэффициент местного сопротивления |
Характеристика сопротивления S •10-4, Па/(кг/с)2 |
Пропускная способность Кv, (м3/ч)·бар-1/2 |
| 1 |
158 |
100000 |
3834 |
5253 |
0,16 |
| 2 |
253 |
100000 |
1495 |
2049 |
0,26 |
| 3 |
347 |
100000 |
795 |
1089 |
0,35 |
| 4 |
395 |
100000 |
613 |
840 |
0,4 |
| 5 |
458 |
100000 |
456 |
625 |
0,46 |
| 6 |
537 |
100000 |
332 |
455 |
0,54 |
|
