Героторные пары

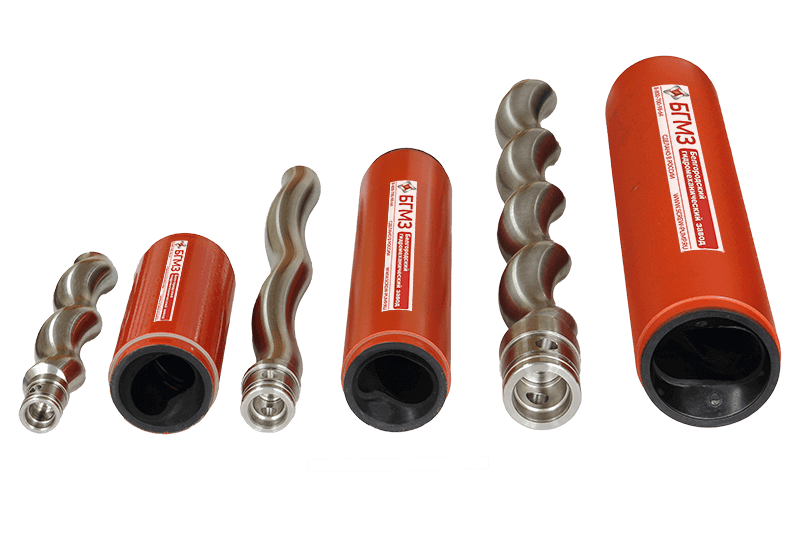

Героторная пара – это расходная рабочая часть одновинтового насосного агрегата, которая состоит из ротора и статора. Основные детали, которые определяют рабочий процесс, является вращающаяся часть – ротор и неподвижный – статор.

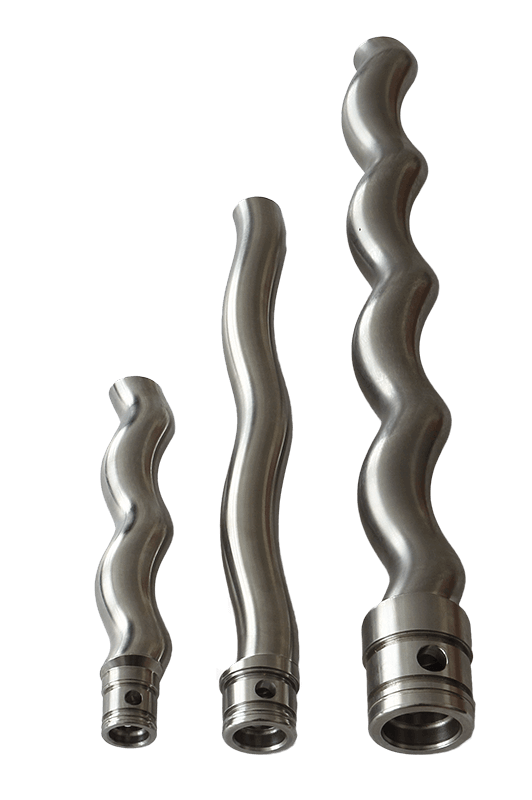

Ротор имеет форму внешней однозаходной спирали с поперечным сечением, смещенным на величину эксцентриситета от оси.

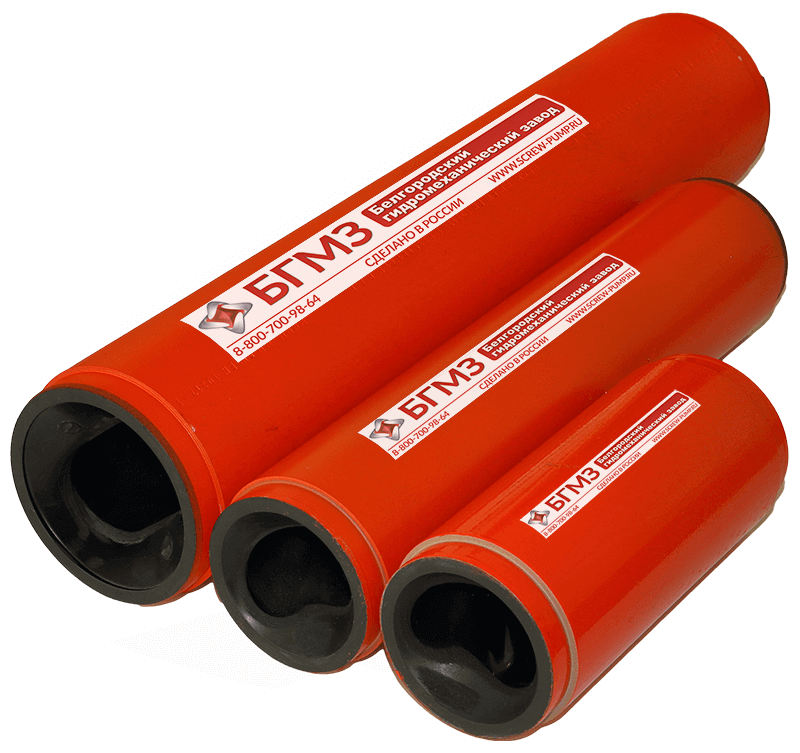

Статор представляет собой внутреннюю двухзаходную спираль и состоит из металлического кожуха и соединенного с ним эластомера.
Естественный износ соприкасаемых поверхностей зависит от количества, размеров и твердости включений. Абразивные вещества значительно снижают срок службы статора и ротора и не являются гарантийным случаем. Белгородский гидромеханический завод комплектует свои насосные агрегаты роторами и статорами различных типоразмеров. Героторные пары, поставляемые нашим предприятием, изготовлены в соответствии с неизменным немецким качеством и высокой точностью контура как статора, так и ротора.
Приобрести, узнать цены и заказать винтовые пары Вы можете у наших специалистов.

В зависимости от характеристики перекачиваемой среды, используется различная геометрия винтовой пары. Стандартная высоконапорная геометрия является самым распространенным типоразмером винтовой пары. Развиваемое давление зависит от количества шагов винтовой линии.

Виды геометрии винтовой пары подбираются в зависимости от необходимого давления:

• 00 – 6 бар
• 01 – 6 бар*
• 02 – 12 бар
• 03 – 18 бар
• 04 – 24 бара

* – Производительность, в отличие от геометрии 00, увеличивается в 2 раза при тех же оборотах приводного вала.

Эластомеры статора выполнены из следующих материалов:

• HNBR (гидрогенизированный бутадиен-нитрильный каучук). Обладает относительной устойчивостью к высоким температурам, абразивному износу и хорошими физические свойствами. Температурный диапазон от -40 до +125 °C. Лучшая устойчивость к высоким температурам и маслам, чем у традиционного бутадиен-нитрильного каучука.


• xNBR (карбоксилированный бутадиен-нитрильный каучук). Модификация бутадиен-нитрильного каучука добавлением кислотных групп. Температурный диапазон от -40 до +100 °C. Увеличены по отношению к традиционному бутадиен-нитрильному каучуку растяжение и устойчивость к абразивному износу.


• EPDM (этилен пропилен-диеновый каучук). Химически стойкий эластомер. Устойчив к растворам с концентрацией кислоты или щёлочи до 10%, а также к наличию абразивных частиц в перекачиваемой жидкости. Температура эксплуатации -55…+1100С


• FKM (Viton) (фторосодержащий каучук). Применяется в насосах для добычи нефти, при перекачивание нефтепродуктов, агрессивных химических жидкостей и солевых растворов. Широкий рабочий температурный диапазон -20…+1800С. Стойкость к абразивным частицам умеренная

Роторы Белгородского гидромеханического завода могут быть выполнены из следующих видов стали:

• 1.2436 – термообработанная, аналог 40Х
• 1.4571 – коррозионностойкая, аналог 10Х17Н13М2Т
• 1.4571HV – коррозионностойкая хромированная сталь
• 1.4571HV(250µmHVC) – коррозионностойкая хромированная сталь повышенной износостойкости
