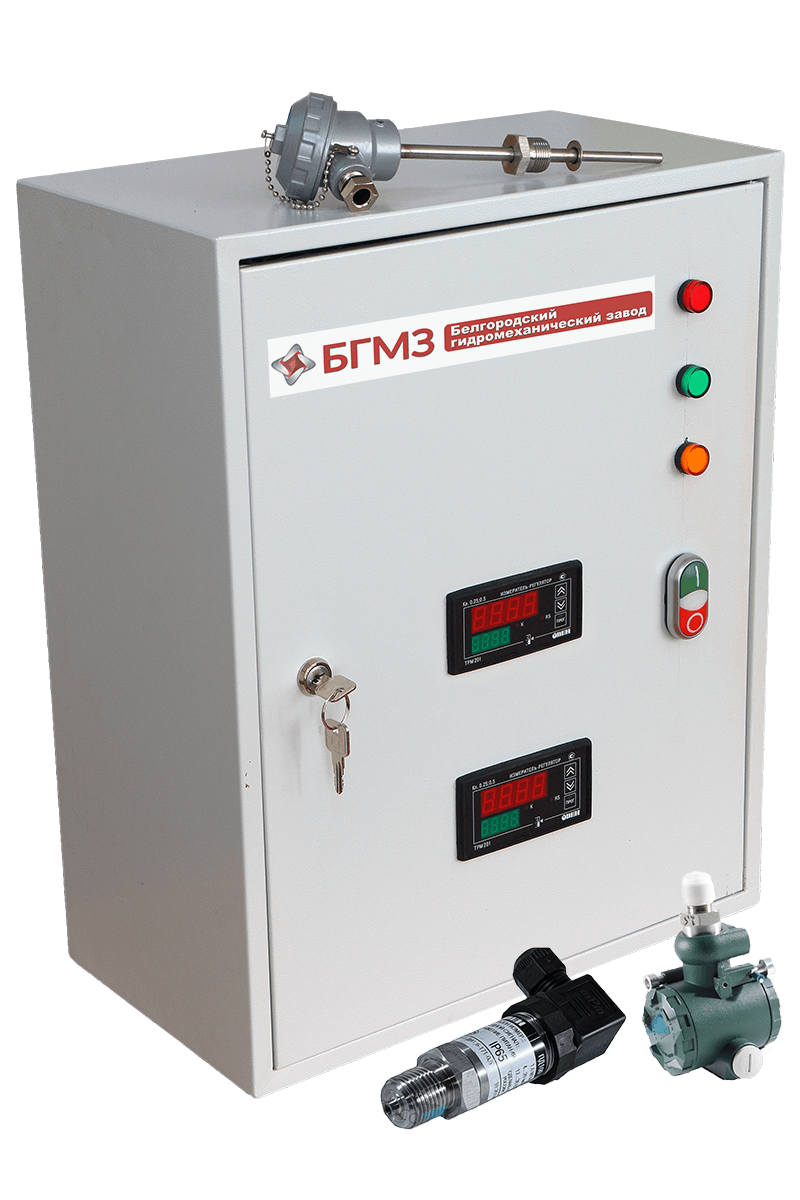

Автоматика и КИП для комплексной защиты винтовых насосных агрегатов ООО «БГМЗ» предлагает автоматику и КИП для комплексной защиты винтовых насосных агрегатов от «сухого хода», превышения давления от нормы на выходе из насоса и разряжения на входе. В комплектацию входят: шкаф управления с автоматикой, измерителями-регуляторами, кнопками управления и сигнальными лампами; датчик температуры общепромышленное (взрывозащищенное) исполнение; датчик давления об общепромышленное (взрывозащищенное) исполнение; датчик разряжения общепромышленное (взрывозащищенное) исполнение для работы в сложных полевых условиях.

Сухой ход насоса. Защита от сухого хода

Наиболее частой причиной выхода из стоя одновинтового насосного агрегата является работа насоса на «сухом ходу».

«Сухой ход» - это режим работы одновинтового насоса, во время которого через насос не прокачивается рабочая среда. Такой режим - крайне нежелательный и аварийный, он сокращает срок службы винтового насоса, и приводит к поломке насосного агрегата.

Рабочая среда, которую перекачивает насос, является одновременно и смазывающей и охлаждающей жидкостью. Без неё героторная пара перегревается и выходит из строя. При работе в режиме «сухого хода» рабочие элементы насоса могут деформироваться и выйти из строя. Чтобы обеспечивать долгую и надёжную работу насоса, этого нельзя допускать.

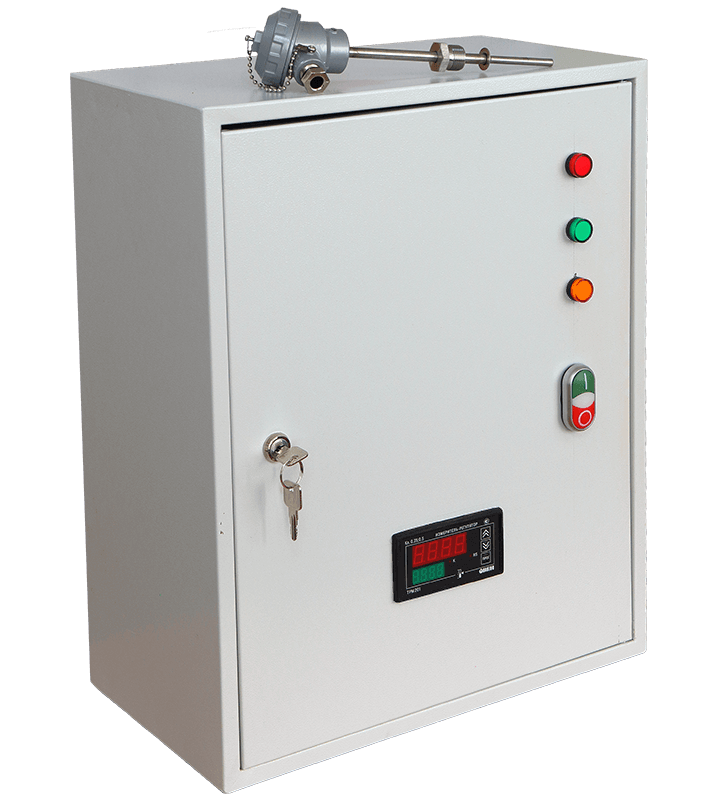

Для защиты насоса от сухого хода используется автоматика: «Система защиты от сухого хода». Она отключат насос при сухом ходе. Система состоит из температурного датчика (термопары), регулятора позиционного одноканального (терморегулятора) и шкафа управления.

Принцип действия такой системы состоит в следующем:
- при отсутствии перекачиваемой среды в героторной паре, под действием силы трения повышается температура. Предельное значение температуры задаётся оператором на терморегуляторе вручную. При достижении верхнего предела температуры - «Система» отключает насосный агрегат от электрического питания.

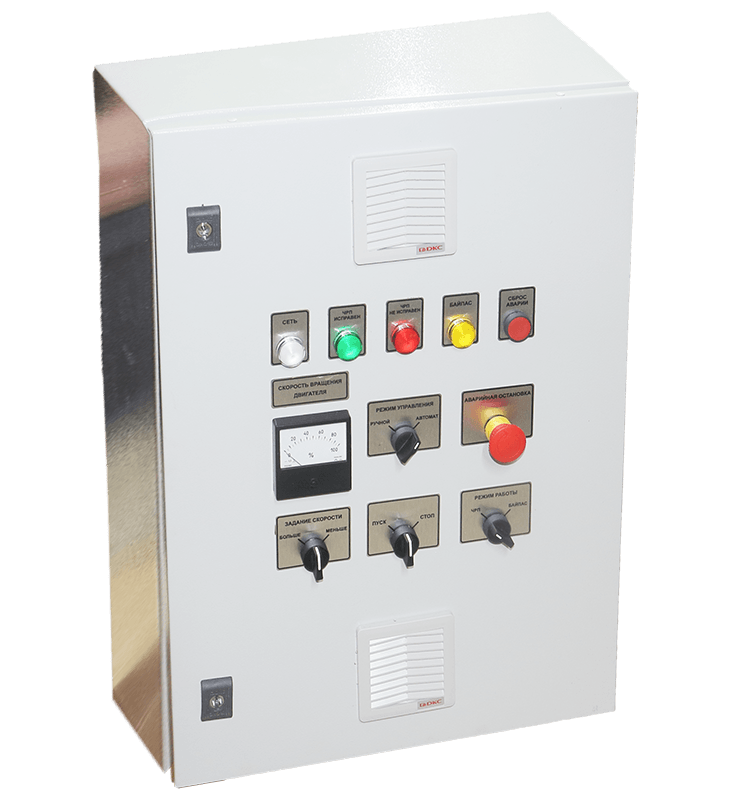

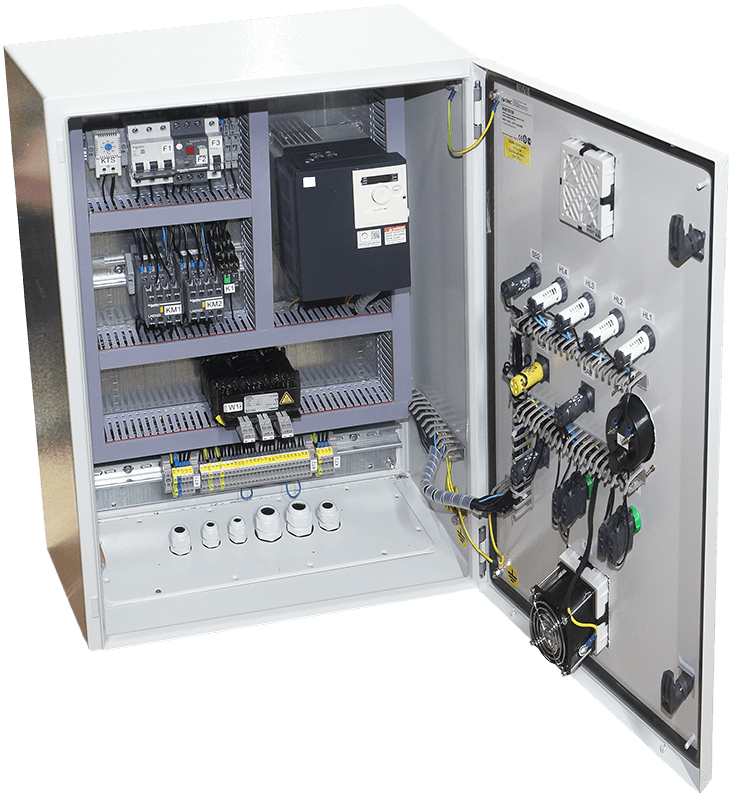

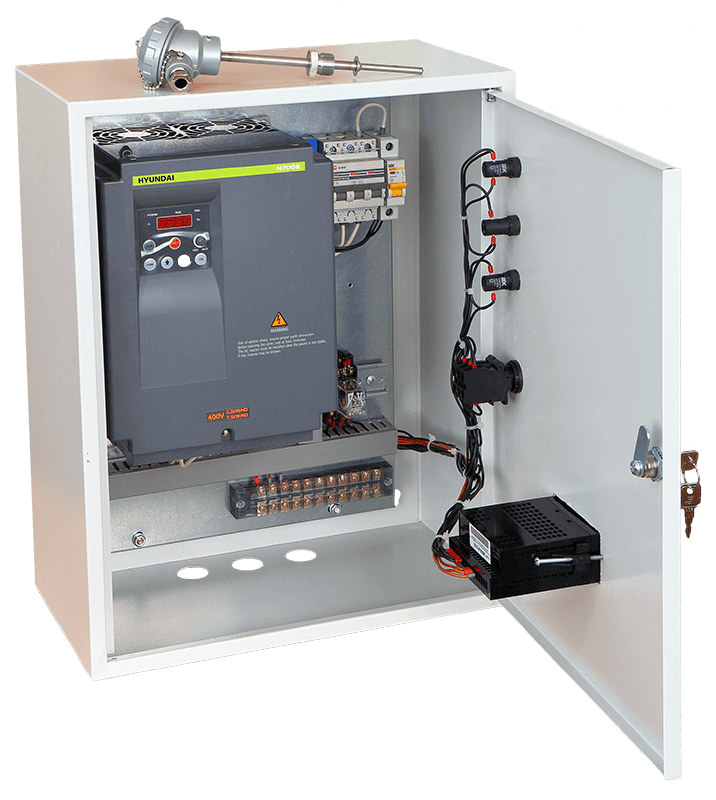

Кроме этого, по желанию заказчика, мы оснащаем насосные агрегаты частотными преобразователями. Основная задача частотного преобразователя – регулировка подачи рабочей жидкости. Дополнительно – работа насосного агрегата через частотный преобразователь имеет ряд преимуществ: плавный пуск, защита электродвигателя, экономия электроэнергии…

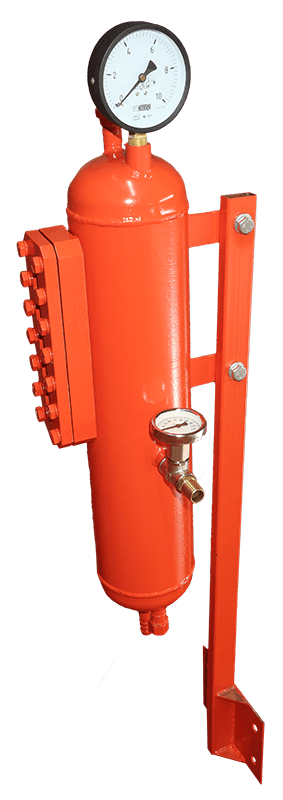

Неразборный бачок торцевых уплотнений

	Неразборный бачок для двойных торцевых уплотнений, оснащенный визуальным уровнем контроля жидкости, манометром и датчиком температуры, предназначенный для обеспечения работы двойного торцевого уплотнения. Дополнительные приборы контроля согласовываются отдельно согласно технического задания.
