Циркуляционный насос IMP Pumps GHND Basic II 80-190 F (РN10)

Скачать PDF - Лист данных: Насос GHND Basic II 80-190 F (РN10), Артикул: 979524614   Фланцевый сдвоенный 3-х скоростной насос Фланцевые сдвоенные 3-х скоростные циркуляционные насосы, 3*400V . Подходят для стран за пределами ЕС. Циркуляционные насосы серии GHNBASIC ll применяются для перекачивания жидких сред в системах отопления, вентиляции,охлаждения и кондиционирования воздуха. Насосы представлены в двух исполнениях: одинарные и сдвоенные насосы, скорость вращения регулируется при помощи переключателя.

Циркуляционные сдвоенные насосы серии GHND Basic II 80-190 F (РN10)

Насос IMP PUMPS GHND Basic II 80-190 F (РN10), купить в Москве по выгодной цене

GHNDbasic II 80-190F PN10 Циркуляционный насос с ручной трехступенчатой регулировкой числа оборотов ротора, подходящий для систем отопления, охлаждения, вентиляции и кондиционирования. Насос имеет ассинхронный трехфазный электромотор с встроенным биметаллическим выключателем. В зависимости от состояния биметаллического выключателя внешняя система управления может отключить насос в случае перегрева. В электроустановке должно быть предусмотрено защитное устройство для отключения электромотора от источника питания, выполненное в соответствии с локальными правилами электробезопасности.
Насос имеет сдвоенный гидравлический корпус с встроенной дроссельной заслонкой, которая поворачивается под действием потока перекачиваемой жидкости.

Возможны следующие режимы работы сдвоенного насоса:

1. Попеременная работа: один из насосов работает, другой находится в резерве.
2. Параллельная работа, насосы работают одновременно. В данном случае оба насоса должны быть настроены на одинаковую скорость вращения ротора. В противном случае заслонка будет блокировать насос с меньшей производительностью.
Для нормальной работы насоса необходимо обеспечить рабочую среду, представляющую собой чистую воду или смесь чистой воды и антифриза в соответствии с действующими стандартами качества воды в системах отопления, например немецким стандартом VDI 2035. Если содержание гликоля в смеси выше 20%, рекомендуется проверить параметры насоса. Диапазон температур перекачиваемой среды: -10...+120 °С.

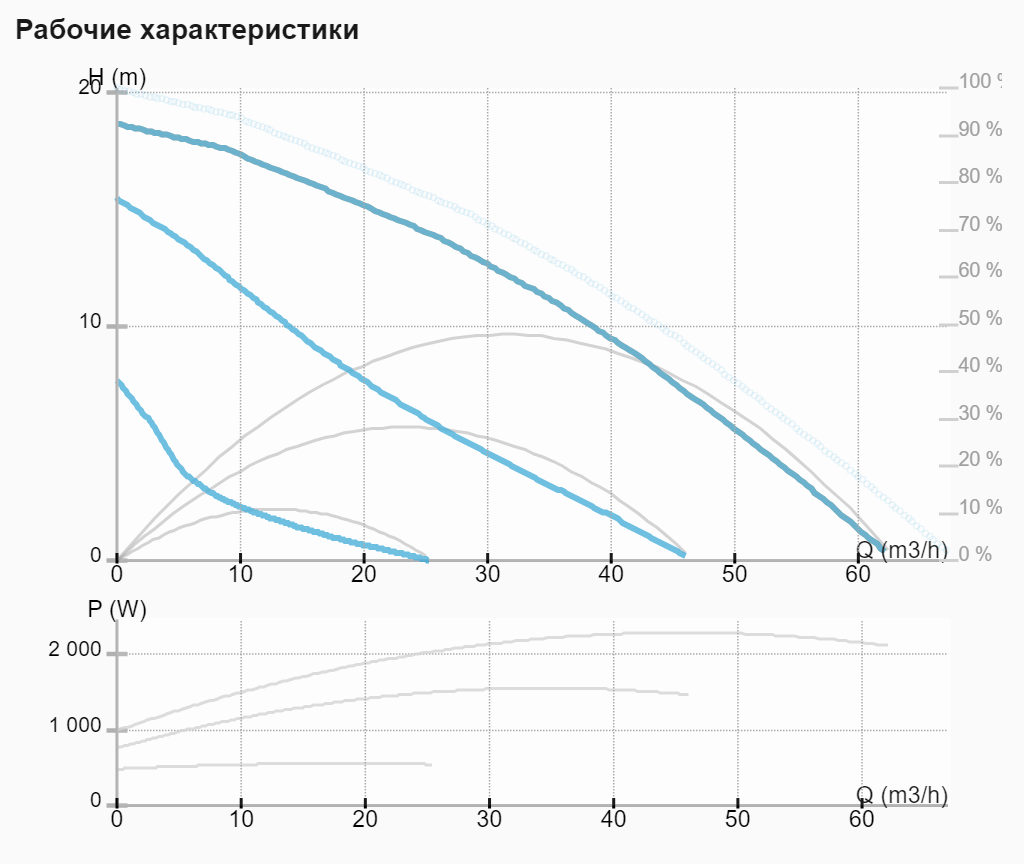

Рабочая точка:
• Расход: 0 m3/h
• Напор: 0 m
Допуски на напор и расход согласно ISO 9906-2015.
Электрические данные:

• Напряжение: 3~400 V
• Максимальный ток: 3.9 A
Данные для установки:
• Ду: 80
• Монтажная длина: 360 mm
• Вес нетто: 57 kg

Насос доступен с фланцевым (PN 6/10) соединением. Гидравлический корпус насоса изготовлен из серого чугуна, защищен катафорезным покрытием, что способствует большей устойчивости насоса к среде. Корпус ротора выполнен из нержавеющей стали AISI 316 цельным без сварки, оболочка ротора – из нержавеющей стали AISI 316, вал ротора – из нержавеющей стали AISI 431. Рабочее колесо изготовлено из нержавеющей стали AISI 304 , подшипники – из графита.
