Циркуляционный насос NMTD MAX II 80/180 F360 PN10
 |
Скачать PDF - Лист данных: Насос NMTD MAX II 80/180 F360 PN10, Артикул: 979528259
NMTD MAX II 80/180 F360 PN10 - высокоэффективный (индекс энергоэффективности EEI≤ 0,20 циркуляционный насос, предназначенный для систем отопления, вентиляции и кондиционирования.
Насос оснащен синхронным двигателем с постоянными магнитами, скорость вращения ротора контролируется встроенным преобразователем частоты.
Насос спроектирован с двумя насосными агрегатами, расположенными в одном корпусе.
Управление насосными агрегатами осуществляется в следующих режимах:
- автоматическое переключение в случае неисправности одного из насосных агрегатов или попеременное подключение насосных агрегатов через определенные периоды времени.
- параллельная работа с возможностью включения второго насосного агрегата при пиковой нагрузке.
Насос в стандартной комплектации оснащен модулем С, который обеспечивает следующие функции:
- дистанционное включение и выключение насоса
- обратная связь с насосом
- включения режимов максимальной и минимальной мощности
- управление с помощью аналогового сигнала 0-10V
- связь с насосом с помощью Modbus
- связь с насосом с помощью BACnet
- управление насосом через Интернет
- управление насосом посредством PWM сигнала
Управление насосом осуществляется с помощью трех кнопок на цифровом экране, с помощью которых устанавливаются:
- режим работы
- значения расхода (м3/час), потребляемой мощности (Ватт), напора (м), скорости вращения (об/мин)
- сообщения об ошибках |
| |
|
Циркуляционный сдвоенный насос NMTD MAX II 80/180 F360 PN10 купить в Москве по низкой цене
Насос доступен с фланцевым (РN6/10) соединением. Гидравлический корпус насоса изготовлен из серого чугуна, защищен катафорезным покрытием, что способствует большей устойчивости насоса к рабочей среде. Гильза ротора изготовлена методов холодной вытяжки без сварки, стенка и рубашка ротора – из нержавеющей стали AISI 316, вал насоса – из нержавеющей стали AISI 316. Рабочее колесо изготовлено из синтетического материала, армированного стекловолокном PES GF30. Подшипники изготовлены из графита.
Съемная теплоизоляция корпуса насоса входит в комплект поставки.

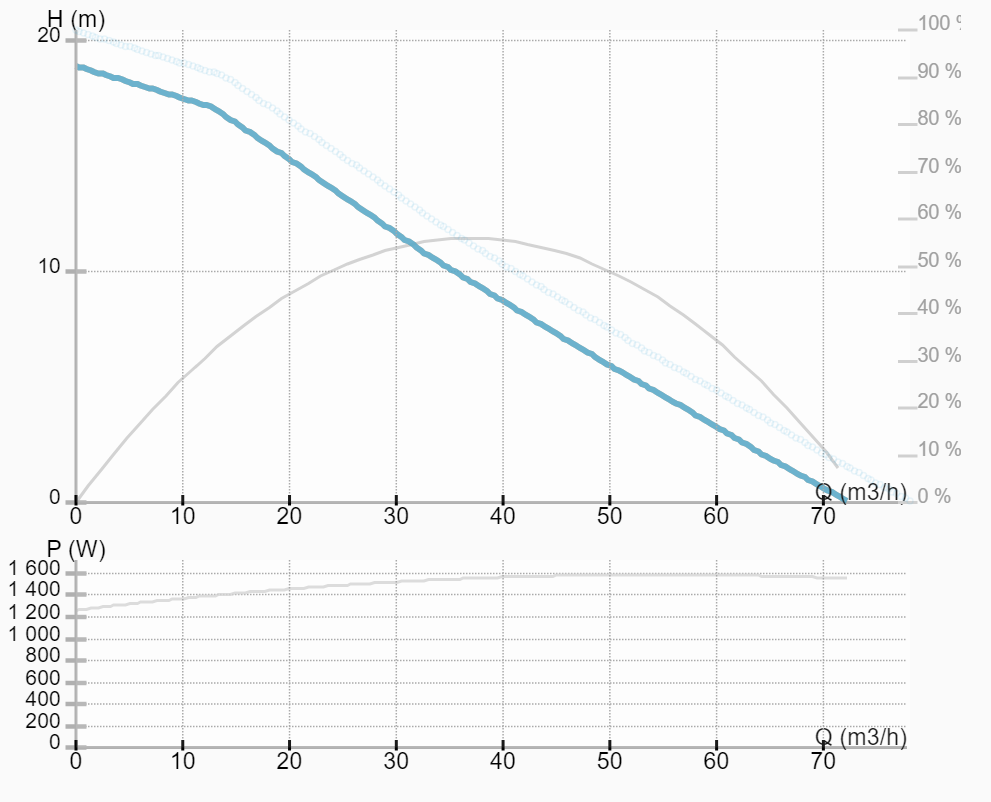

Рабочие характеристики NMTD MAX II 80/180 F360 PN10
Технические характеристики NMTD MAX II 80/180 F360 PN10
Product name
NMTD MAX II 80/180 F360 PN10
|
Уровень звукового давления
?43dB(A)
|
Энергоэффективность
0 [%]
|
Индекс энергоэффективности (EEI)
0,19
|
|
Номинальное напряжение
1~230 V
Мощность двигателя
1550 W
Класс изоляции (IEC 85)
H (180 °C)
Класс защиты (IEC 34-5)
IP44
|
Тип жидкости
Water VDI 2035, glycol 40%
Диапазон температуры жидкости
-10 ÷ 110 °C
Максимальная температура окружающей среды
40 °C
Условный проход DN1
DN 80
Макс. рабочее давление
1.0 MPa
|
Материал подшипников
углепластик (карбон)
Материал рабочего колеса
Пластик ПЭС PES GF 30
Материал проточной части
Серый чугун
Материал вала
Нерж.сталь AISI 420
|
Насос оборудован встроенным датчиком температуры. Блок электроники имеет встроенный датчик защиты от тепловой перегрузки . Подшипники смазываются перекачиваемой жидкостью. Насос снабжен системой защиты от сухого хода – вращение рабочего колеса замедляется до минимума при отсутствии рабочей среды. При блокировке рабочего колеса система управления обеспечивает многократное включение мотора насоса с высоким крутящим моментом.
Доступны следующие режимы работы насоса:
- автоматический режим – система управления насоса находит оптимальную рабочую точку, данный режим используется в большинстве систем.
- режим пропорционального давления - рекомендуется для радиаторного отопления
- режим работы с постоянным давлением - рекомендуется для подогрева пола.
- режиме работы с фиксированной скоростью вращения (при включении данного режима насос начинает работать с максимальной скоростью, далее скорость регулируется в ручном режиме) - рекомендуется для систем отопления и вентиляции.
- ночной режим работы (работает параллельно с другими настройками) – при понижении температуры в системе насос снижает обороты до минимума.
Для нормальной работы насоса необходимо использовать рабочую среду, представляющую собой чистую воду или смесь чистой воды и антифриза в соответствии с действующими стандартами качества воды в системах отопления, например немецким стандартом VDI 2035. Если содержания гликоля в рабочей среде превышает 20%, рекомендуется уточнить параметры насоса Диапазон температур при температуре окружающей среды +25 °С: +2...+110 °С, при температуре окружающей среды +40 °С: +2...+95 °С.
Рабочая точка:
• Расход: 0 m3/h
• Напор: 0 m
Допуски на давление и расход согласно ISO 9906-2015.
Электрические данные:
• Напряжение: 1~230 V
• Максимальный ток: 6.6 A
Установочные данные:
• Ду: 80
• Монтажная длина: 360 mm
• Вес нетто: 56 kg
|
