Автоматические насосные установки ШТОРМ
Только лучшие компоненты
Автоматическая насосная установка ШТОРМ включает в себя два и более насосных агрегатов, включенных параллельно и установленных на общей раме-основании, всасывающий и напорный коллектор, шкаф управления, вентили, обратные клапаны, датчик давления, реле по защите от «сухого хода».
Установки комплектуются насосными агрегатами ведущих европейских производителей. Вся продукция сертифицирована.
Характеристики
В зависимости от сферы применения и решаемых задач технические характеристики насосных станций варьируются в широких пределах.
-
Количество насосных агрегатов: 2–6
-
Производительность, 50–1500 куб. м/час
-
Максимальное рабочее давление, 25 бар
| Ф |
Каскадное управление для систем пожаротушения (один рабочий, второй жесткий резерв) |
| Ф (АВР) |
Каскадное управление для систем пожаротушения с АВР (один рабочий, второй жесткий резерв) |
| ФС |
Касадное управление для систем пожаротушения с применением плавного пуска (один рабочий, второй жесткий резерв) |
| ФС (АВР) |
Каскадное управление для систем пожаротушения с применением плавного пуска и АВР (один рабочий, второй жесткий резерв) |
| К |
Каскадное управление с прямым пуском двигателей для системы водоснабжения |
| КС |
Каскадное управление с применением устройств плавного пуска (по одному на каждый двигатель) для системы водоснабжения |
| И |
Исполнение с использованием частотного преобразователя (частотное регулирование одного двигателя, остальные работают в номинальном режиме |
| ИС |
Исполнение с использованием одного преобразователя частоты и устройств плавного пуска (по одному на двигатель) |
| Ч |
Исполнение с использованием нескольких частотных преобразователей (по одному на каждый двигатель) |
Модельный ряд насосные установки ШТОРМ
 |

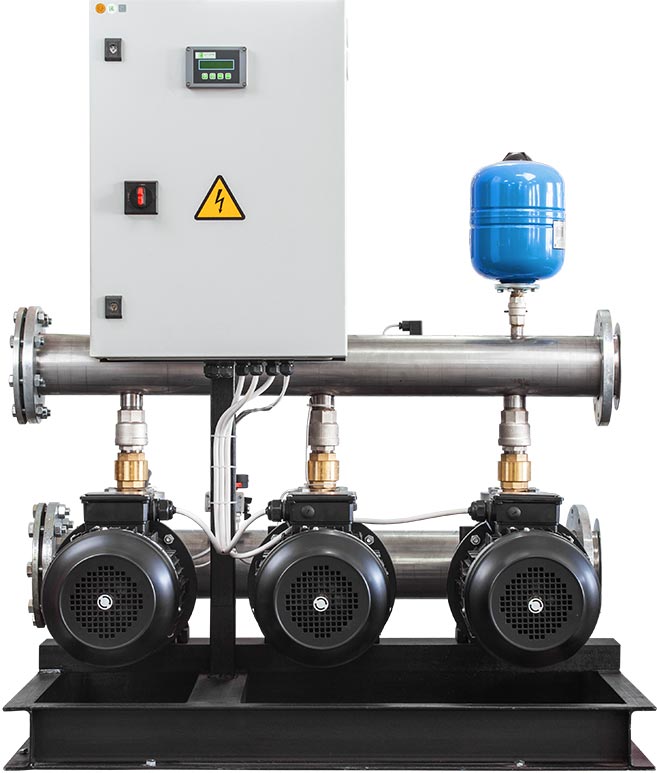

Автоматическая насосная установка Шторм-К(С)
Производительность установки регулируется каскадно - путем включения или отключения необходимого числа насосных агрегатов.
Последовательность включения зависит от времени наработки каждого насоса (приоритет у насоса, время наработки которого меньше).
При использовании насосных агрегаторв мощностью более 15 кВт рекомендуется применение устройств плавного пуска (исполнение Шторм-С).
Возможно исполнение со встроенным резервом питания (АВР). Рекомендуется установка мембранного напорного бака.
Применение автоматических насосных установок Шторм-К(С) существенно повышает качество водоснабжения и дает ощутимую экономию электроэнергии.
- Каскадное регулирование
- ЖК-экран
- Защита от сухого хода
- Гарантия 2 года
- Количество насосных агрегатов: 2–6
- Производительность, 50–1500 куб. м/час
- Максимальное рабочее давление, 25 бар
|
| |
|
| |
|
 |

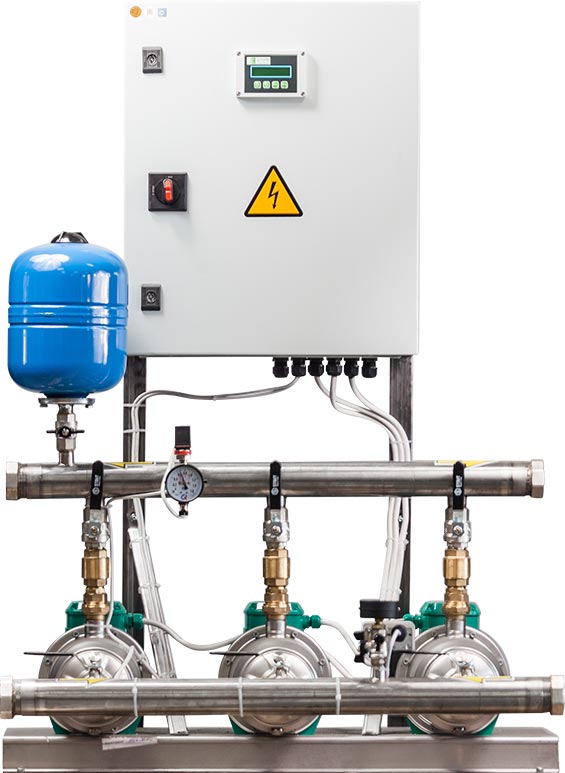

Автоматическая насосная установка Шторм-И(Е,Ч)
Применение автоматических насосных установок Шторм-И(Е) существенно повышает качество водоснабжения и дает ощутимую экономию электроэнергии.
Точность поддержания требуемого выходного давления достигается применением преобразователя частоты с обратной связью. В многонасосных установках в момент пуска включается первый (по приоритету) насос и, увеличивая частоту вращения, стремится поднять уровень давления до заданного. При водоразборе насос вращается с частотой, пропорциональной изменению производительности системы. Уровень давления при этом остается неизменным. В случае, если один насос не в состоянии достичь требуемого показателя давления, он включается «напрямую» от сети, а преобразователь частоты выводит в эксплуатацию следующий по приоритету насос. После достижения заданного давления управляемым частотным преобразователем насос вращается с частотой, пропорциональной изменению производительности системы. Уровень давления остается неизменным. При снижении водоразбора преобразователь частоты в обратном порядке выводит из эксплуатации все насосы. Последний насос снижает частоту вращения до минимально возможной. При возобновлении водоразбора цикл повторяется.
Исполнение Шторм-Е выполнено по схеме «один рабочий, второй — резервный».
Исполнение Шторм-Ч выполнено по схеме один частотный преобразователь на каждый насос.
Готовая к подключению компактная автоматическая установка повышения давления Шторм-И(Е,Ч) укомплектована двумя-шестью насосами.
- Частотное регулирование каждого насоса
- ЖК-экран
- Защита от сухого хода
- Гарантия 2 года
- Количество насосных агрегатов: 2–6
- Производительность, 50–1500 куб. м/час
- Максимальное рабочее давление, 25 бар
|
| |
|
| |
|
 |

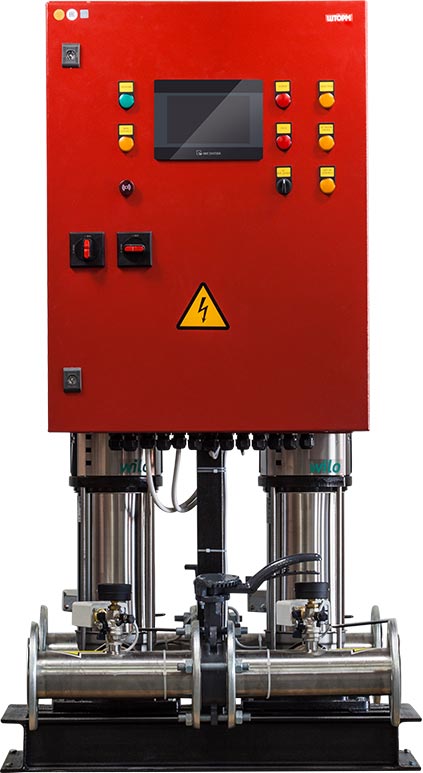

Автоматическая насосная установка пожаротушения Шторм-Ф(С)
Автоматическая насосная установка пожаротушения. Применяется в дренчерных и спринклерных системах водяного пожаротушения, а также в системах с гидрантами.
Управление насосами организовано в режиме «основной-резервный». Возможна работа установки в ручном и автоматическом режиме. В автоматическом режиме при поступлении внешнего сигнала с реле давления (спринклерная система), сигнала «Пожар» (дренчерная система) или при нажатии грибкового выключателя установка переходит в рабочий режим. Сразу после этого подается питание для управления задвижками, после чего запускается основной насосный агрегат. Если в течение 15-20 сек. давление не повысилось до заданного, выключается основной насос и запускается резервный с последующим контролем давления.
Сброс пожарного режима происходит при нажатии кнопки «Стоп». В установках с насосными агрегатами мощнее 15 кВт рекомендуется применение устройств плавного пуска (исполнение Шторм-Ф(С).
Спринклерная установка комплектуется также жокей-насосом для поддержания заданного уровня давления в системе. При необходимости установка комплектуется дренажными насосами.
- Каскадное регулирование
- ЖК-экран
- Защита от сухого хода
- Гарантия 2 года
- Количество насосных агрегатов: 2–6
- Производительность, 50–1500 куб. м/час
- Максимальное рабочее давление, 25 бар
|
| |
|
|
