Поверхностные насосы UNIPUMP серии QB
Поверхностные насосы от производителя UNIPUMP серии QB
Насосы серии QB — вихревые поверхностные насосы, предназначены для подачи чистой воды из скважин, колодцев и других источников водоснабжения, кроме того они могут быть использованы в автоматических системах водоснабжения.
В воде не должны содержаться частицы с линейным размером более 0,1 мм, общее количество механических примесей — не более 40 г/м³, диапазон рабочих температур воды — от +1ºС до +35ºС.
Технические характеристики
Параметры/модель |
QB 60 |
QB 70 |
QB 80 |
Материал корпуса насоса |
чугун |
Материал рабочего колеса |
латунь |
Параметры электрической сети |
~220 В, 50 Гц |
Мощность электродвигателя, Вт |
370 |
550 |
750 |
Производительность макс, л/мин |
30 |
40 |
45 |
Напор макс, м |
33 |
45 |
50 |
Диаметр входного и напорного отверстий |
1" х 1" |
Максимальная высота всасывания, м |
5 |
Вес насоса, кг |
5,8
|

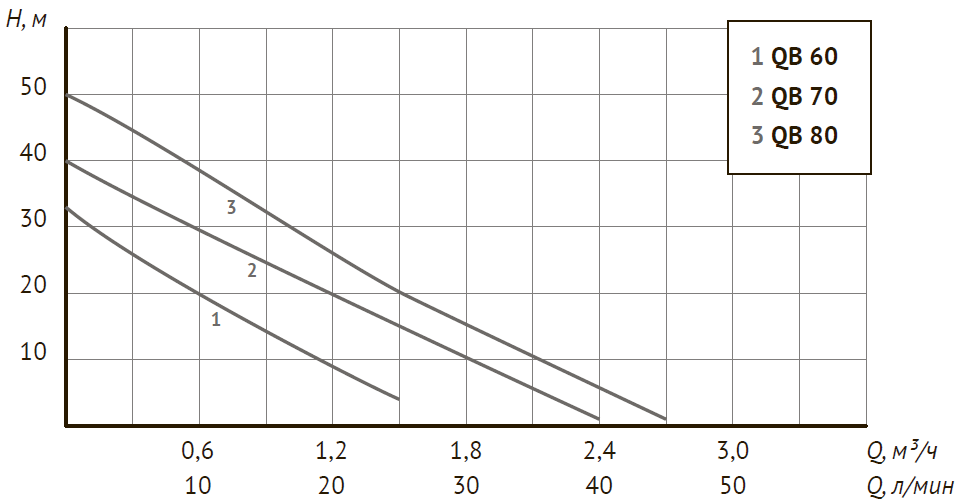

Напорно-расходные характеристики
Модель |
Р, (кВт) |
Производительность |
Q, л/мин |
0 |
5 |
10 |
15 |
20 |
25 |
30 |
35 |
40 |
45 |
Q, м3/час |
0 |
0,3 |
0,6 |
0,9 |
1,2 |
1,5 |
1,8 |
2,1 |
2,4 |
2,7 |
QB 60 |
0,37 |
Напор,
Н(м) |
33 |
25 |
21 |
12 |
9 |
4 |
- |
- |
- |
- |
QB 70 |
0,45 |
40 |
35 |
30 |
24 |
21 |
15 |
9 |
5 |
1 |
- |
QB 80 |
0,75 |
50 |
44 |
40 |
33 |
25 |
19 |
14 |
10 |
7 |
1 |

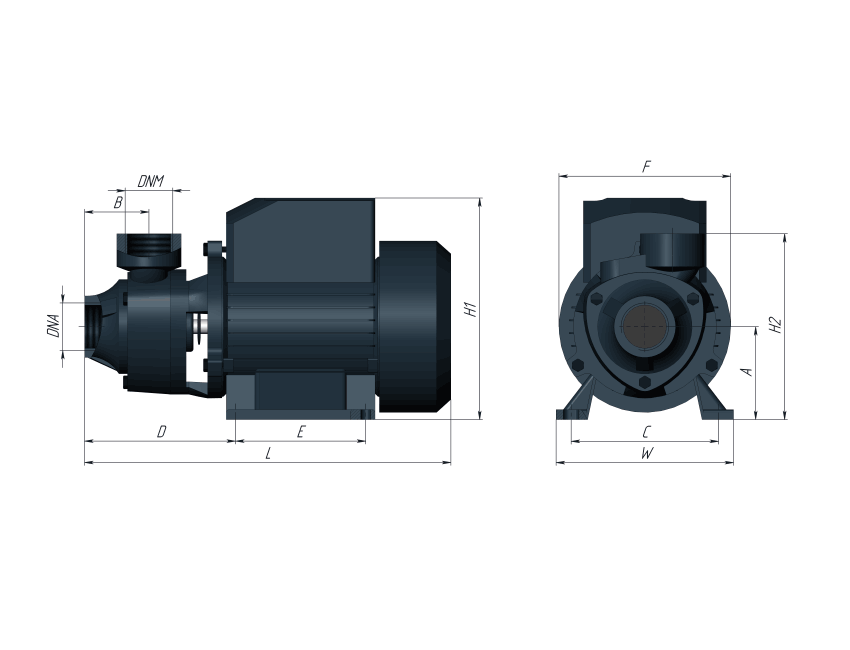

Таблица размеров
Модель |
Габаритные размеры |
H2 |
A |
B |
C |
D |
E |
F |
DNA |
DNM |
L |
W |
H1 |
мм |
" |
QB 60 |
255 |
125 |
155 |
140 |
65 |
45 |
104 |
105 |
84 |
120 |
1 |
1 |
QB 70 |
290 |
133 |
180 |
153 |
60 |
50 |
108 |
120 |
88 |
140 |
QB 80
|
|
