Погружные насосы диаметром 5" UNIPUMP ЭЦВ 5"
 |

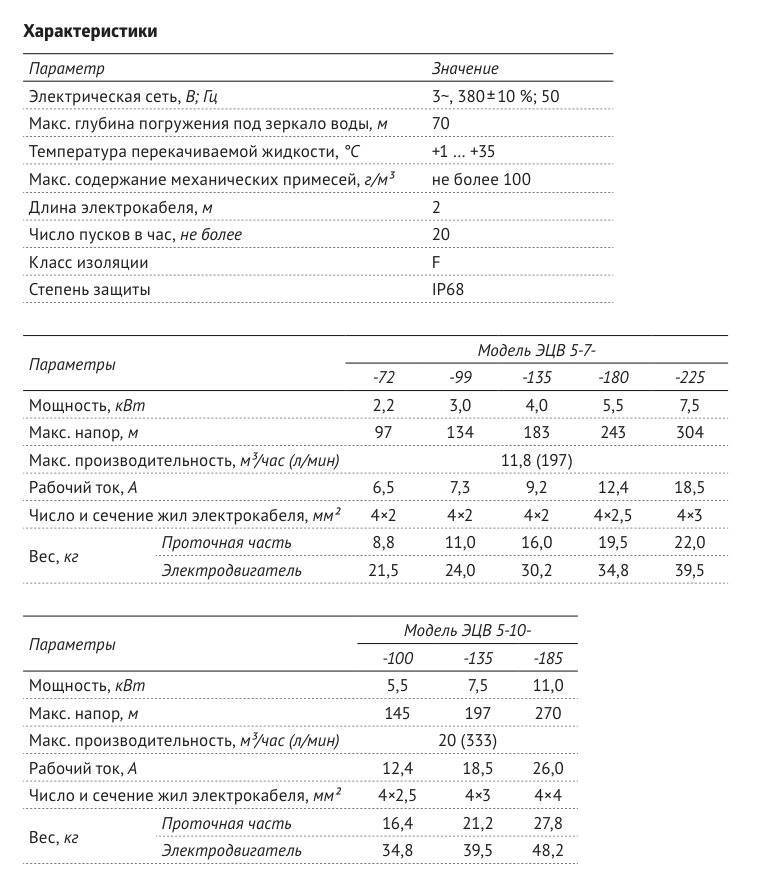

Технические характеристики
- Минимальный внутренний диаметр скважины — 142 мм
- Максимальная глубина погружения под зеркало воды — 70 м
- Температура перекачиваемой жидкости — 0 … +35 °С
- Температура окружающей среды — 0 … +35 °С
- Максимально допустимое количество примесей в перекачиваемой жидкости не более — 100 г/м³
- Максимальный размер механических примесей — 2 мм
- pH перекачиваемой жидкости — 6,5 … 8,5
- Параметры электросети — 3~, 380 ± 10 % В, 50 Гц
- Номинальная частота вращения двигателя — 2850 об/мин
- Число пусков в час — 20 (с равномерными интервалами)
- Класс нагревостойкости изоляции — F
- Степень защиты двигателя — IP68
- Длина электрического кабеля — 2 м
|
| |
|
Погружные насосы диаметром 5" от производителя UNIPUMP серии ЭЦВ 5"
Погружные скважинные насосы UNIPUMP серии ЭЦВ — предназначены для подачи чистой холодной воды (без абразивных и волокнистых включений) из скважин, глубоких колодцев и открытых водоемов.
Область применения — для индивидуального, коммунально-бытового, промышленного и сельскохозяйственного водоснабжения, а также для орошения и понижения уровня грунтовых и пластовых вод.
Структура условного обозначения
Устройство насоса
Серия ЭЦВ — погружные центробежные многоступенчатые насосы. Корпус насоса выполнен из нержавеющей стали. Напорный патрубок, адаптер, переходник, фланец и крышка изготовлены из чугуна. Электродвигатель — трехфазный, маслонаполненный. Герметизация электрического кабеля во фланце двигателя (переходнике) выполнена с помощью кабельного ввода. Рабочие колеса «плавающие», выполнены из высокопрочного, износоустойчивого полимера. Такая конструкция и используемый материал обеспечивают продолжительный срок службы проточной части и уменьшают вероятность заклинивания при перекачивании воды с механическими примесями. В верхней части насоса (проточной части), в напорном патрубке имеется выходное присоединительное отверстие с внутренней резьбой для соединения с напорным трубопроводом, проушины для крепления страховочного троса, а также встроенный обратный клапан. Всасывающее отверстие располагается в средней части насоса и защищено фильтрующей решеткой.
Насосы поставляются в комплекте с четырехжильным (включая заземление) электрическим кабелем длиной 2 м. При необходимости кабель можно удлинить. Вилка в комплект не входит.
Проточная часть и двигатель насосов UNIPUMP серии ЭЦВ не имеют общей упаковки и поставляются раздельно, в деревянных ящиках.

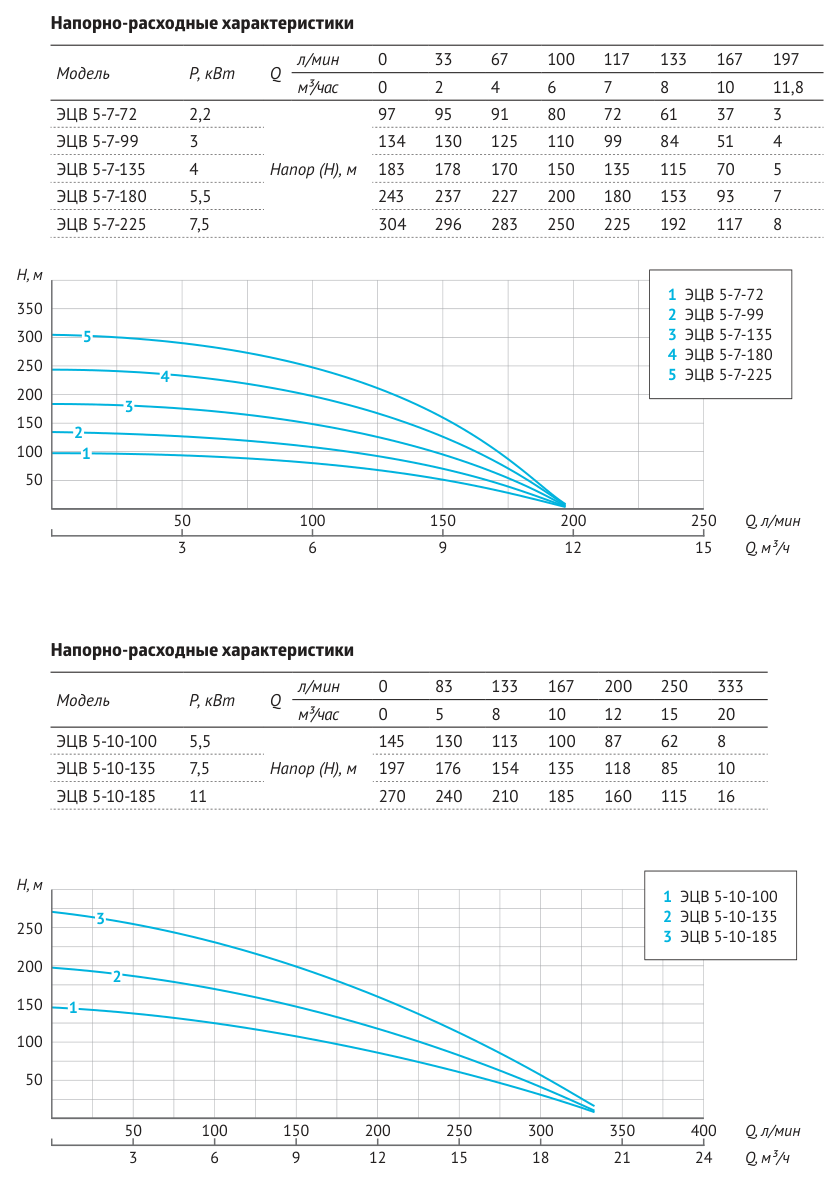

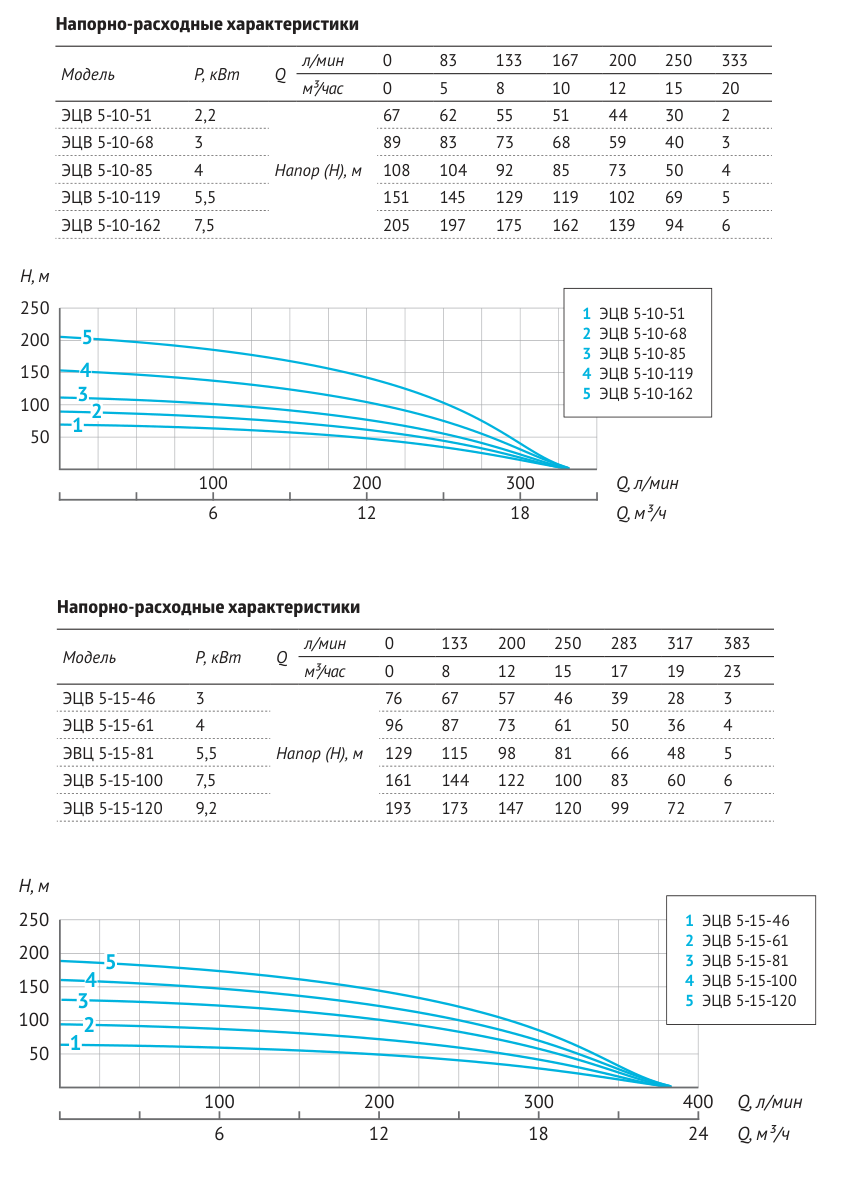

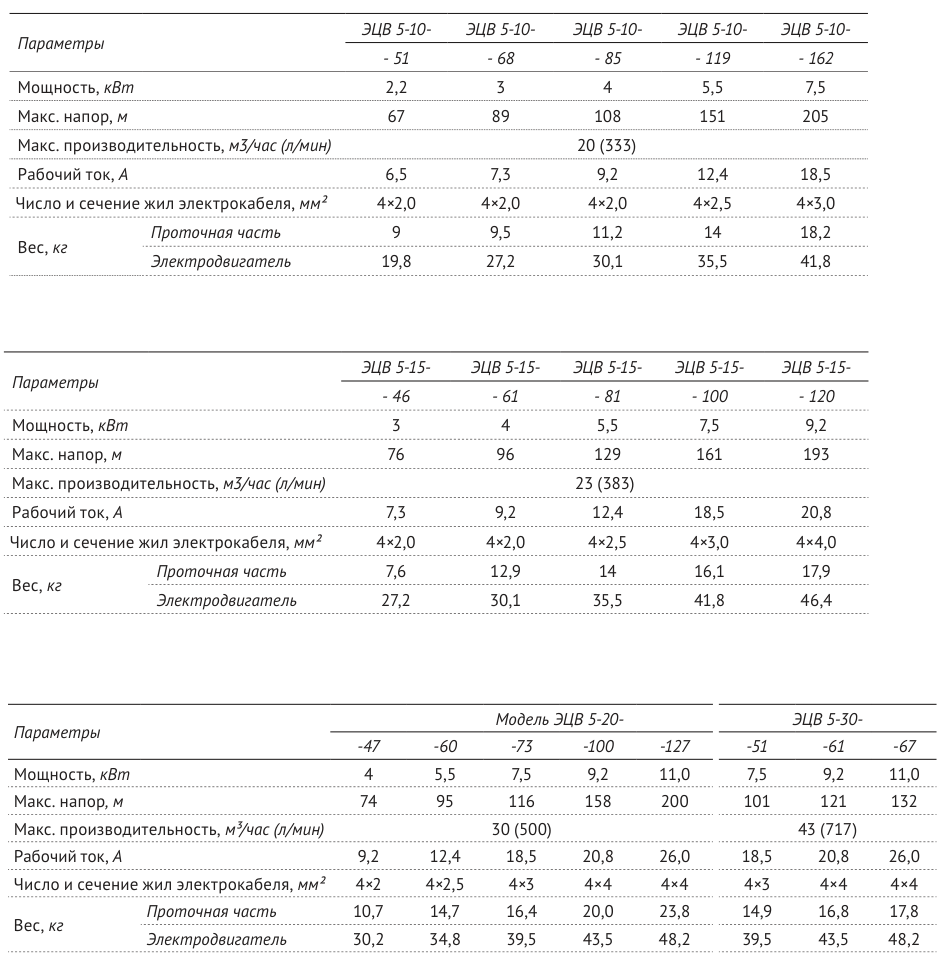

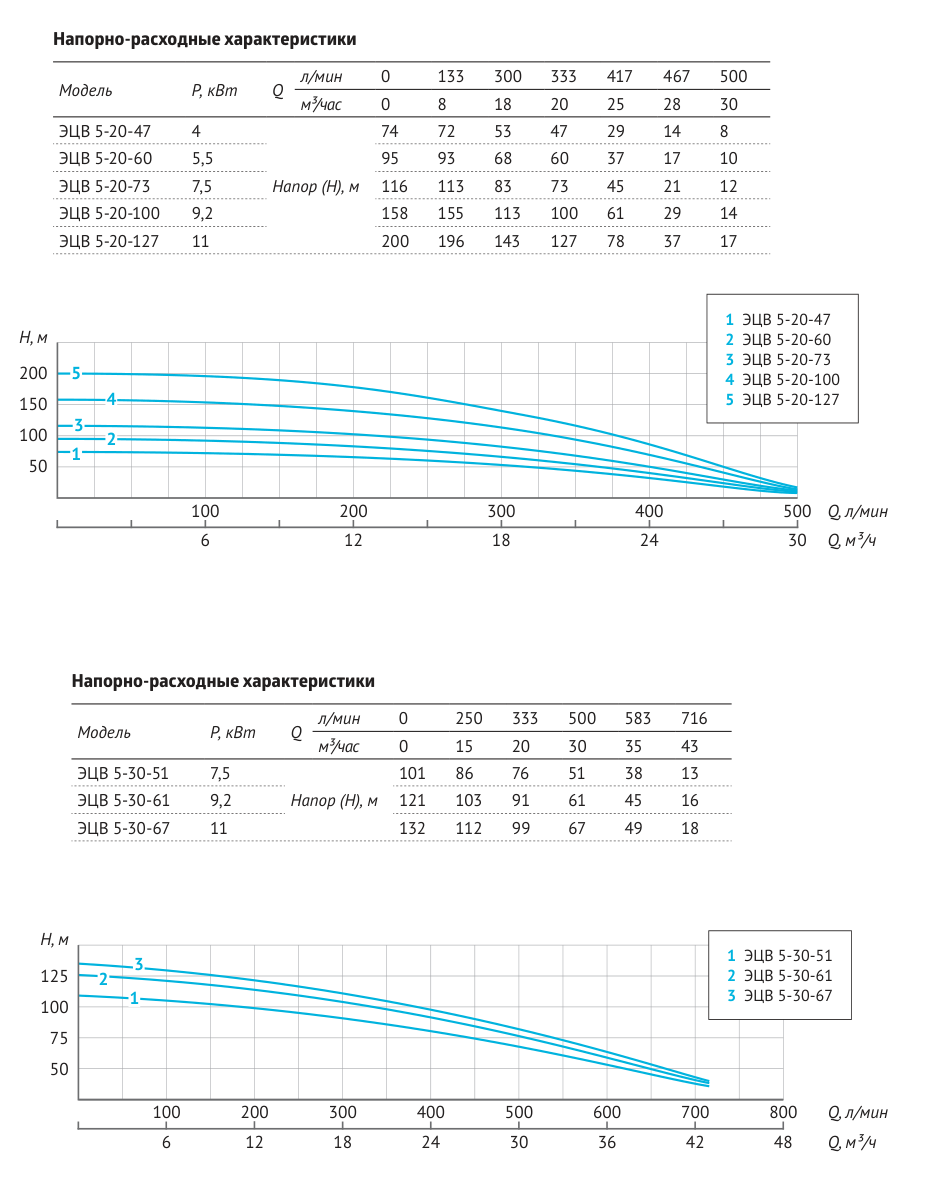

Напорно-расходные характеристики
| Модель насоса |
Мощность, кВт |
Макс. производ-сть, м³/ч (л/мин) |
Макс. напор, м |
Ток, А |
Тип, сечение кабеля, мм² |
Вес нетто, кг |
| Проточная часть |
Электродвигатель |
| 5-7-72 |
2,2 |
11,8 (197) |
97 |
6,5 |
4×2 |
8,8 |
21,5 |
| 5-7-99 |
3,0 |
134 |
7,3 |
4×2,5 |
11,0 |
24,0 |
| 5-7-135 |
4,0 |
183 |
9,2 |
4×3 |
16,0 |
30,2 |
| 5-7-180 |
5,5 |
243 |
12,4 |
4×4 |
19,5 |
34,8 |
| 5-7-225 |
7,5 |
304 |
18,5 |
4×4 |
22,0 |
39,5 |
| 5-10-50 |
3,0 |
20 (333) |
73 |
7,3 |
4×2,5 |
8,7 |
24,0 |
| 5-10-70 |
4,0 |
104 |
9,2 |
4×3 |
10,2 |
30,2 |
| 5-10-100 |
5,5 |
145 |
12,4 |
4×4 |
16,4 |
34,8 |
| 5-10-135 |
7,5 |
197 |
18,5 |
4×4 |
21,2 |
39,5 |
| 5-10-165 |
9,2 |
239 |
20,8 |
4×6 |
25,0 |
43,5 |
| 5-10-185 |
11,0 |
270 |
26,0 |
4×6 |
27,8 |
48,2 |
| 5-15-45 |
4,0 |
23 (383) |
73 |
9,2 |
4×3 |
10,7 |
30,2 |
| 5-15-60 |
5,5 |
106 |
12,4 |
4×4 |
13,5 |
34,8 |
| 5-15-80 |
7,5 |
138 |
18,5 |
4×4 |
16,3 |
39,5 |
| 5-15-98 |
9,2 |
169 |
20,8 |
4×6 |
19,1 |
43,5 |
| 5-15-115 |
11,0 |
201 |
26,0 |
4×6 |
21,9 |
48,2 |
| 5-20-47 |
4,0 |
30 (500) |
74 |
9,2 |
4×3 |
10,7 |
30,2 |
| 5-20-60 |
5,5 |
95 |
12,4 |
4×4 |
14,7 |
34,8 |
| 5-20-73 |
7,5 |
116 |
18,5 |
4×4 |
16,4 |
39,5 |
| 5-20-100 |
9,2 |
158 |
20,8 |
4×6 |
20,0 |
43,5 |
| 5-20-127 |
11,0 |
200 |
26,0 |
4×6 |
23,8 |
48,2 |
| 5-30-51 |
7,5 |
43 (717) |
101 |
18,5 |
4×4 |
14,9 |
39,5 |
| 5-30-61 |
9,2 |
121 |
20,8 |
4×6 |
16,8 |
43,5 |
| 5-30-67 |
11,0 |
132 |
26,0 |
4×6 |
17,8 |
48,2 |

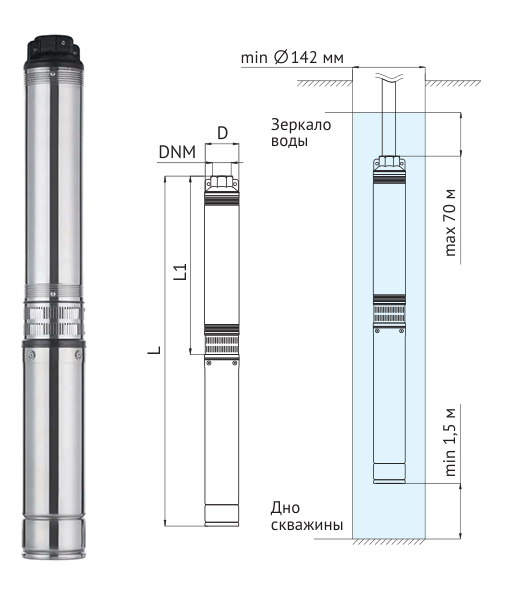

Таблица размеров
| Модель насоса |
Длина насоса общая |
Длина электро двигателя |
Длина проточной части |
Макс. диаметр |
Диаметр выходного отверстия |
| A, мм |
B, мм |
C, мм |
D, мм |
E, дюйм |
| 5-7-72 |
978 |
403 |
575 |
131,2 |
2" |
| 5-7-99 |
1166 |
488 |
678 |
131,2 |
2" |
| 5-7-135 |
1346 |
528 |
818 |
131,2 |
2" |
| 5-7-180 |
1588 |
598 |
990 |
131,2 |
2" |
| 5-7-225 |
1884 |
668 |
1216 |
131,2 |
2" |
| 5-10-50 |
1076 |
488 |
588 |
131,2 |
2" |
| 5-10-70 |
1292 |
528 |
764 |
131,2 |
2" |
| 5-10-100 |
1528 |
598 |
930 |
131,2 |
2" |
| 5-10-135 |
1857 |
668 |
1189 |
131,2 |
2" |
| 5-10-165 |
2073 |
718 |
1355 |
131,2 |
2" |
| 5-10-185 |
2247 |
768 |
1479 |
131,2 |
2" |
| 5-15-45 |
1144 |
528 |
616 |
131,2 |
2" |
| 5-15-60 |
1401 |
598 |
803 |
131,2 |
2" |
| 5-15-80 |
1608 |
668 |
940 |
131,2 |
2" |
| 5-15-98 |
1794 |
718 |
1076 |
131,2 |
2" |
| 5-15-115 |
2031 |
768 |
1263 |
131,2 |
2" |
| 5-20-47 |
1221 |
528 |
693 |
131,2 |
3" |
| 5-20-60 |
1398 |
598 |
800 |
131,2 |
3" |
| 5-20-73 |
1628 |
668 |
960 |
131,2 |
3" |
| 5-20-100 |
1892 |
718 |
1174 |
131,2 |
3" |
| 5-20-127 |
2209 |
768 |
1441 |
131,2 |
3" |
| 5-30-51 |
1635 |
668 |
967 |
131,2 |
3" |
| 5-30-61 |
1805 |
718 |
1087 |
131,2 |
3" |
| 5-30-67 |
1915 |
768 |
1147 |
131,2 |
3" |
|
