Насосная станция АКВАРОБОТ М

Насосные станции серии «АКВАРОБОТ М» выпускаются с гидроаккумуляторами объемом 5 л или 24 л и электрокабелем длиной 10, 15, 25 или 40 м. В маркировке станции первая цифра означает емкость гидроаккумулятора в литрах, вторая — длину кабеля в метрах («АКВАРОБОТ М 5 15» — модель с гидроаккумулятором 5 литров и кабелем 15 метров). Напряжение электрической сети, В — 220 ± 10% Частота электрической сети, Гц — 50 ± 1 Давление включения 1,5 атм. Давление выключения 3,0 атм. Емкость гидроаккумулятора 5 л или 24 л Давление воздуха в гидроаккумуляторе — 1,5 атм. Диапазон рабочих температур воды, 0°С+1...+35 Присоединительные размеры, 25 мм Диаметр выходного патрубка насоса 20 мм Потребляемая мощность — 0,245 кВт Максимальная глубина погружения насоса под зеркало воды — 3 метра   Комплект поставки Насос погружной вибрационный - 1 шт. Блок управления с гидроаккумулятором в сборе - 1 шт. Подвеска для насоса (нейлон) - 1 шт. Руководство по эксплуатации - 1 шт. Упаковка - 1 шт.

Насосные станции серии «АКВАРОБОТ М»

Напорно-расходные характеристики

* — приведенные данные по максимальному напору и производительности справедливы при нулевой глубине всасывания и напряжении электрической сети 220В±10%.

Автоматические насосные станции водоснабжения «АКВАРОБОТ М»

на основе погружных вибрационных насосов «UNIPUMP БАВЛЕНЕЦ» (Россия), с гидроаккумулятором емкостью 5 или 24 л, предназначены для подачи чистой холодной воды из открытых источников, накопительных резервуаров, колодцев и скважин (диаметром более 100 мм).

Для автономного водоснабжения индивидуальных зданий, коттеджей, дачных домов, для организации полива огородов, садовых участков, небольших фермерских хозяйств.

Температура перекачиваемой воды до +35°С, общее количество механических примесей в воде — не более 100 г/м3, размер примесей — не более 1 мм.

Насосные станции автоматического водоснабжения серии «АКВАРОБОТ М» надежны в эксплуатации, просто и удобно монтируются, насос может длительное время находиться в водоеме погруженным в воду. При желании, насос легко демонтировать из источника воды и опять погрузить в воду.

При соблюдении условий эксплуатации вибрационные насосы способны работать в течение многих лет, не требует смазки и заливки водой, может быть включен сразу после погружения в воду.

Устройство и принцип работы станции

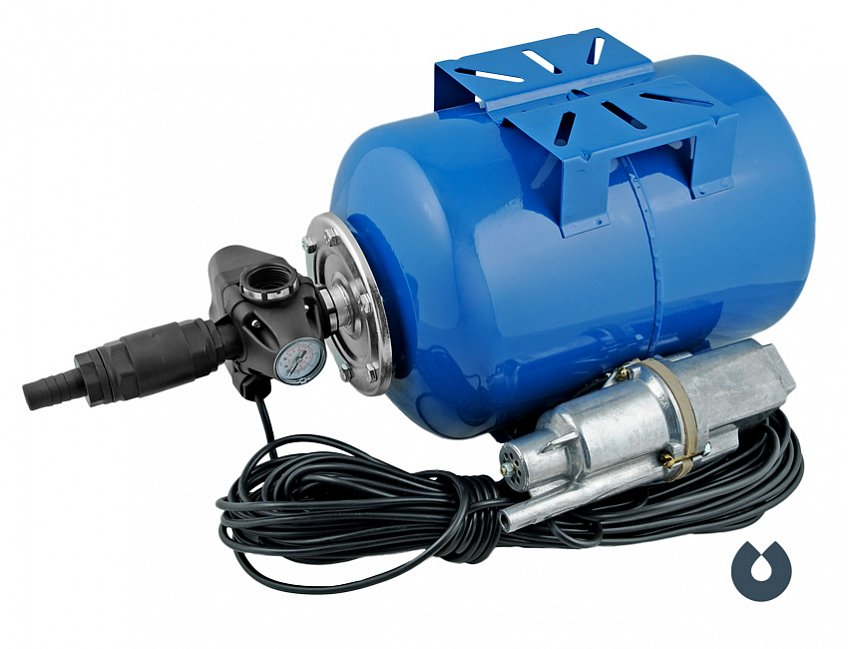

Насосная станция «АКВАРОБОТ М» состоит из следующих основных узлов:

1. Погружного вибрационного электронасоса «БАВЛЕНЕЦ».
2. Гидроаккумулятора.
3. Устройства «PM/5-3W» (объединяющего реле давления, манометр, штуцер).
4. Обратного клапана.

Погружной вибрационный электронасос состоит из 3-х основных узлов: ярма, вибратора и основания. В основании имеются отверстия, прикрытые резиновым клапаном. На выходной патрубок с помощью хомута крепится шланг. Подача воды осуществляется из напорной камеры, ограниченной резиновым клапаном и поршнем. В результате вибрационных колебаний электромагнитного привода поршень совершает возвратно-поступательное движение и выталкивает под напором воду из выходного патрубка.

Шланг соединяет выходной патрубок насоса с блоком управления станцией, включающим гидроаккумулятор и устройство «PM/5-3W».

Устройство «PM/5-3W» cмонтированно непосредственно на гироаккумуляторе соответствующего объема. Это устройство автоматически включает насос, когда давление в водопроводной сети ниже порогового уровня (заводская установка — 1,5 атм) и выключает насос, когда давление в водопроводной сети превышает верхний порог (заводская установка — 3 атм).

Давление включения насоса регулируется в пределах от 1 атм до 2,5 атм. Давление выключения насоса регулируется в пределах от 1,8 атм до 4,5 атм. Гидроаккумулятор поддерживает давление в водопроводной сети в заданных пределах.

Открываем кран — вода поступает потребителю из гидроаккумулятора. По мере расходования воды из гидроаккумулятора давление в водопроводной сети падает. Когда давление упадет ниже порога включения, устройство управления включает насос. Насос подает воду потребителю. Кран закрываем, насос продолжает некоторое время работать, пополняя запас воды в гидроаккумуляторе. По мере наполнения гидроаккумулятора давление в водопроводной сети возрастает. Когда давление достигнет порога выключения, устройство управления выключает насос.

Монтаж и ввод в эксплуатацию

Для ввода в эксплуатацию насосных станций «АКВАРОБОТ М» необходимо:

1. Подсоединить станцию к водопроводной сети потребителя. Для этого присоединить выход устройства «PM/5-3W» (внутренняя резьба 1") к основной трубе системы водоснабжения потребителя, объединяющей все точки водоразбора.
2. Соединить выходной патрубок насоса с обратным клапаном, установленным на устройстве «PM/5-3W». Для этого предпочтительно использовать гибкие пластиковые шланги диаметром 20 мм. Для облегчения надевания конец шланга можно размягчить в горячей воде. Концы шланга затяните хомутами. Для обеспечения плотной затяжки рекомендуем подложить полоску, вырезанную из шланга. Присоединять насос к жестким трубам следует только через гибкий шланг длиной не менее 2 метров.

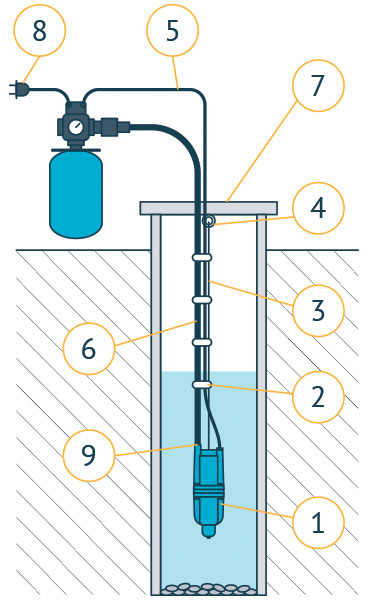

3. Опустить насос в источник воды. Руководствуйтесь Схемой установки насоса в водоем. Глубина погружения насоса не должна превышать 3 метров. Расстояние от гидроаккумулятора до зеркала воды в водоеме по вертикали не должно превышать 30 метров. Расстояние от дна водоема должно быть не меньше 30 см. Для крепления насоса в водоеме привяжите подвеску (3) (входит в комплект станции) к проушине насоса. Другой конец подвески закрепите на перекладине (7), как показано на схеме установки насоса в водоем. При погружении насоса в скважину, наденьте на насос защитное кольцо (9). Скрепите кабель (5), шланг (6) и подвеску связками (2) через промежутки 1 – 2 метра;
4. Подключите станцию к источнику электропитания с напряжением 220 В.
5. Станция готова к работе.

Насос не должен работать более 2-х часов непрерывно.
После 2 часов непрерывной работы сделайте перерыв на 15 – 20 минут.

Не допускается замерзание воды в станции.
В зимний период, если существует опасность замерзания воды, необходимо полностью слить воду из станции и всей системы водоснабжения.
