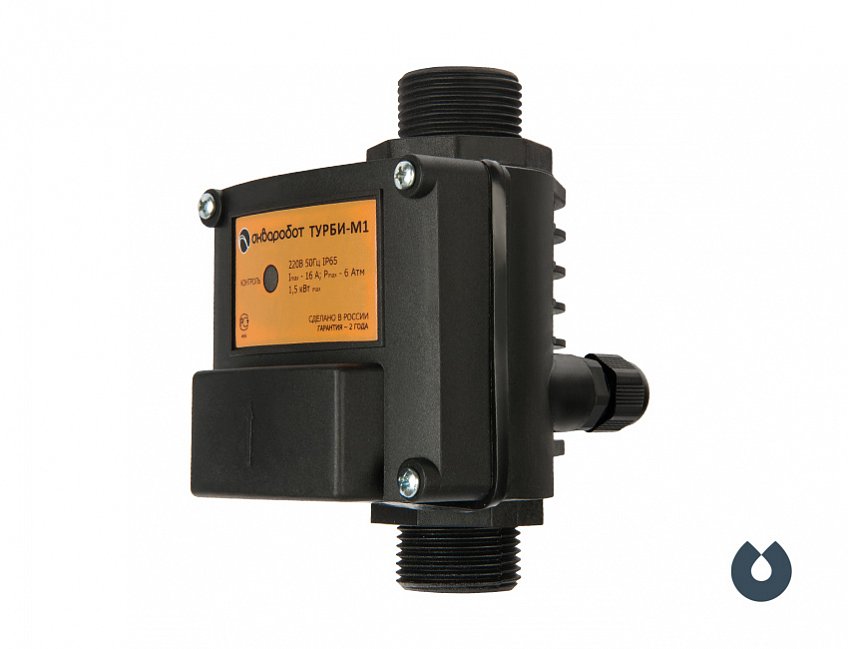

АКВАРОБОТ ТУРБИ М1 - однопороговый блок управления насосом

Блок «АКВАРОБОТ ТУРБИ М»

предназначены для автоматического управления по потоку и минимальному давлению (Рмин) включением и выключением однофазных поверхностных и погружных (в том числе вибрационных, кроме ТУРБИ М1 и ТУРБИ М3 однопороговый) насосов мощностью до 1,5 кВт, также они могут быть использованы как устройства защиты устройства от работы в режиме «сухого хода» и других аварийных ситуаций (падение сетевого напряжения, неправильный монтаж и т.п.).

Блок управления автоматически включает оборудование при скорости потока более 2 л/мин или при падении давления ниже Рмин, и, с тридцатисекундной задержкой, отключает устройство при скорости потока менее 2 л/мин.

При наличии небольших утечек в системе водоснабжения, при падении давления до заданной величины Рмин устройство включает насос на 30 секунд, восстанавливая давление в системе.

Блок «АКВАРОБОТ ТУРБИ М1» управляет работой насосного оборудования по потоку и минимальному давлению Рмин.

Принцип работы устройства

Принцип действия устройства заключается в том, что при прохождении через него потока воды со скоростью выше 2 л/мин, начинает вращаться турбина датчика потока. Геркон при сближении с магнитами, расположенными в лопастях турбины, получает импульсы и подает их в микроконтроллер. Микроконтроллер обрабатывает эту информацию, и силовое реле включает насос. При этом оборудование качает воду непрерывно, создавая в системе давление, величина которого зависит от параметров устройства, емкости и схемы подключения гидроаккумулятора. При прекращении потока воды или снижении его скорости до 2 л/мин, вращение турбины датчика потока прекращается, и силовое реле по команде микроконтроллера выключает насос с тридцатисекундной задержкой. При отсутствии потока воды, блок управления автоматически выключает оборудование, обеспечивая тем самым защиту от «сухого хода».

После перехода в режим предварительной аварии, при отсутствии воды, устройство производит серию автоматических пробных пусков через 5, 20, 60 минут и далее через 6, 12, 24 часов. При появлении воды во время любого из пробных пусков, устройство автоматически включает насос, переводя его в режим накачки.
