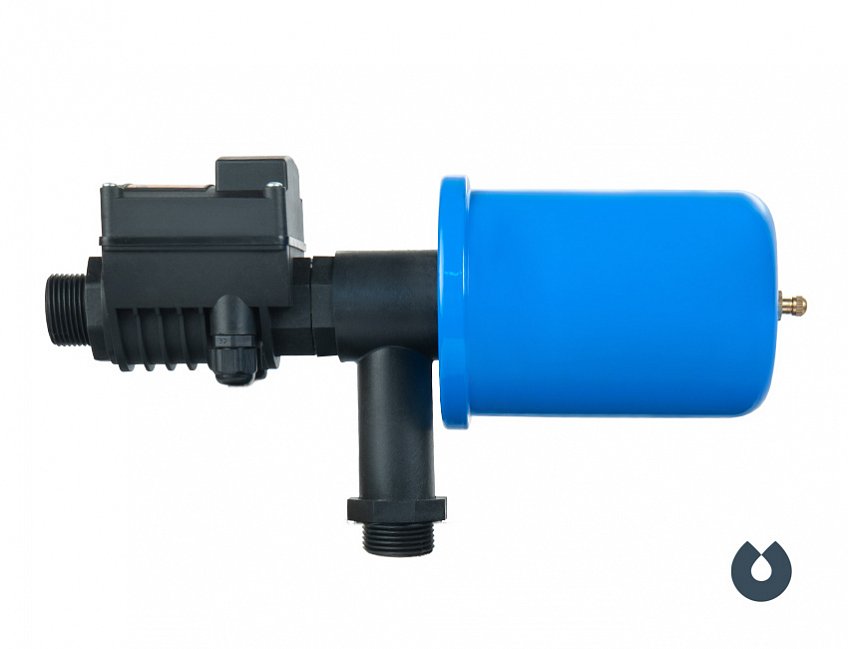

Комплект автоматики АКВАРОБОТ ТУРБИ M1
 |
Комплект автоматики АКВАРОБОТ ТУРБИ-М1 с гидроаккумулятором 2 л
предназначен для автоматического управления по потоку и минимальному давлению (Рмин) включением и выключением однофазных поверхностных насосов мощностью до 1,5 кВт, а также их защиты от работы в режиме «сухого хода» и других аварийных ситуаций (падение сетевого напряжения, неправильный монтаж и т.п.).
Блок управления автоматически включает насос при скорости потока более 2 л/мин и с тридцатисекундной задержкой отключает его при скорости потока менее 2 л/мин. При наличии небольших утечек в системе водоснабжения, если давление в системе упало ниже заданной величины Рмин, устройство включает насос на 30 секунд, восстанавливая давление в системе.
Алгоритм работы блока управления
- При скорости потока более 2 л/мин насос включается и качает воду непрерывно (режим накачки).
- При прекращении потока воды или снижении его скорости до 2 л/мин оборудование выключается с задержкой 30 секунд (дежурный режим).
- Переход из дежурного режима в режим накачки происходит:
- при появлении потока воды (более 2 л/мин), но не ранее, чем через 2 секунды после выключения насоса;
- при снижении давления в системе до величины Рмин.
- При отсутствии потока воды и снижении давления в системе до величины Рмин, оборудование включается и работает в течение 30 секунд. Если по истечении тридцатисекундного интервала скорость потока воды через устройство не превысила величину 2 л/мин, блок управления переходит в режим предварительной аварии.
- После перехода в режим предварительной аварии устройство производит 6 автоматических пробных пусков, длительностью 30 секунд каждый – через 5, 20, 60 минут, затем через 6, 12 и 24 часа. При появлении воды во время любого из пробных пусков, насос автоматически включается и переходит в режим накачки.
- В случае отсутствия воды в течение полного цикла пробных пусков, устройство выключается и переводится в режим аварии.
- Выход из режима аварии производится вручную, путем отключения блока управления от электропитания не менее, чем на 6 секунд.
Функциональные возможности устройства
- Автоматически включает насос при скорости потока в системе более 2 л/мин.
- С пятнадцатисекундной задержкой выключает оборудование при прекращении потока воды или снижении его скорости до 2 л/мин.
- Защищает насос от работы в режиме «сухого хода».
Обеспечивает включение и выключение устройства при понижении напряжения электросети вплоть до 170 В.
- Комплект автоматики АКВАРОБОТ ТУРБИ-М1 в сборе - 1 шт.
- Соединительный изолирующий зажим СИЗ-2 (находится под верхней крышкой корпуса блока управления) - 1 шт.
- Руководство по монтажу и эксплуатации - 1 шт.
- Упаковка - 1 шт.
|
Технические характеристики Комплект автоматики АКВАРОБОТ ТУРБИ M1
- Параметры электрической сети – ~220 В ± 10%, 50 Гц.
- Мощность насоса – до 1,5 кВт.
- Максимальный ток – не более 16 А.
- Ток нагрузки – не более 10 А.
- Предельно допустимое давление в системе – 0,6 МПа (6 бар).
- Давление включения насоса Рмин – 1,5….1,8 бар.
- Минимальная чувствительность датчика потока – 2 л/мин.
- Максимально допустимый поток воды – 100 л/мин.
- Допустимый диапазон температур воды – +5…+35 °С, при температуре окружающей среды от +1 до +40 °С.
- Требования к перекачиваемой жидкости – чистая вода без абразивных частиц и волокнистых включений, максимальный размер примесей – 1 мм.
- Присоединительные размеры - 1” наружная резьба х 1” наружная резьба.
- Класс защиты – IP65.
|
