Шламовые насосы UNIPUMP
Погружной шламовый насос UNIPUMP USP, USPA

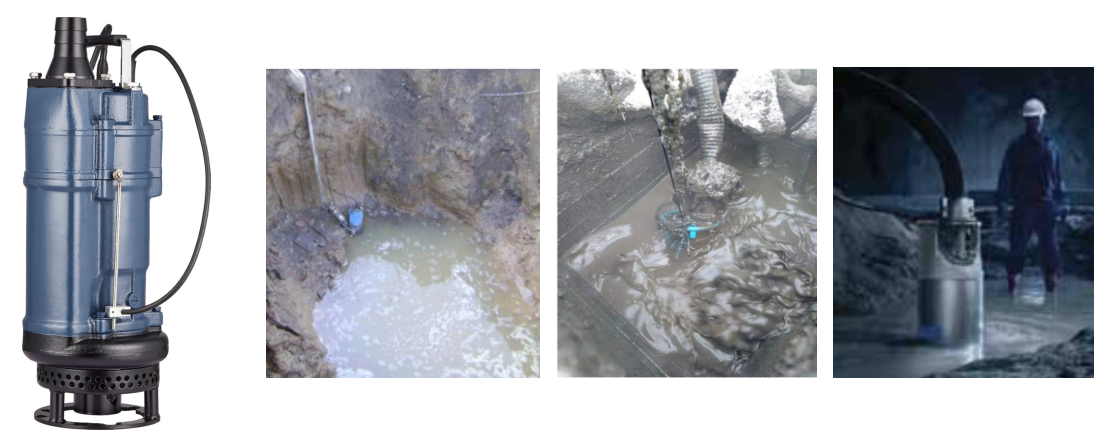

Шламовые насосы используются для откачивания сильно загрязненных жидкостей,
воды с остатками рудного материала после его промывки, с частицами песка и грунта.
Оборудование специально спроектировано для работы в тяжелых условиях, перекачки
воды с инородными частицами и высокой концентрацией примесей. Они широко
применяются в различных отраслях, включая строительство, горнодобывающую
промышленность, нефтегазовую и коммунальную сферы.
 |
 |
 |
 |
Погружной шламовый насос
UNIPUMP USPA 60-11-3,7
Арт. 45392 |
Погружной шламовый насос
UNIPUMP USPA 30-20-3,7
Арт. 25395 |
Погружной шламовый насос

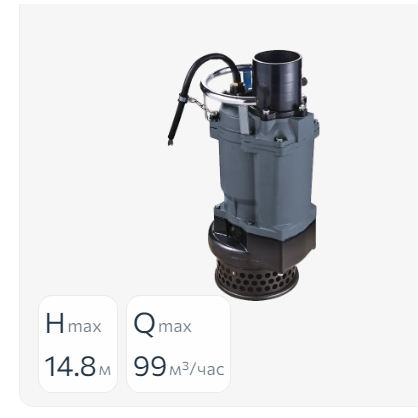

UNIPUMP USP4A 60-10-4
Арт. 61781 |
Погружной шламовый насос
UNIPUMP USP4A 90-10-6
Арт. 86551 |
| |
|
|
|
 |
 |
 |
 |
Погружной шламовый насос
UNIPUMP USP4A 100-15-9
Арт. 31705 |
Погружной шламовый насос

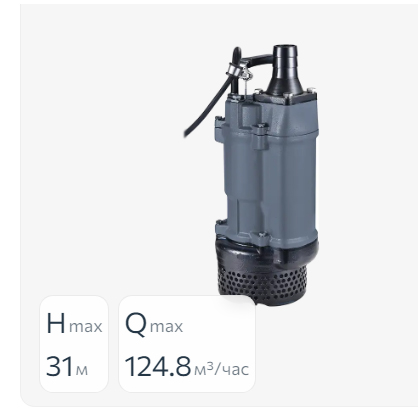

UNIPUMP USP 90-15-7,5
Арт. 17856 |
Погружной шламовый насос
UNIPUMP USP 60-35-11
Арт. 75452 |
Погружной шламовый насос
UNIPUMP USP 48-30-7,5
Арт. 93149 |
| |
|
|
|
 |
 |
 |
 |
Погружной шламовый насос
UNIPUMP USP 60-16-5,5
Арт. 70683 |
Погружной шламовый насос
UNIPUMP USP 60-12-3,7
Арт. 81072 |
Погружной шламовый насос

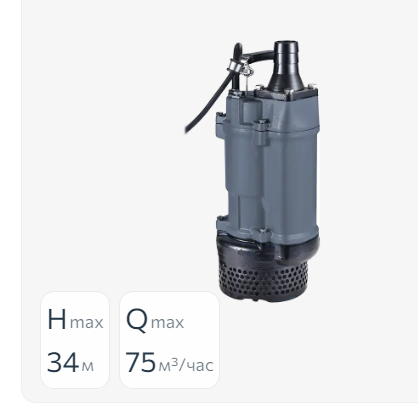

UNIPUMP USP 36-25-5,5
Арт. 69224 |
Погружной шламовый насос
UNIPUMP USP 30-20-3,7
Арт. 93394 |
| |
|
|
|
 |
 |
 |
 |
Погружной шламовый насос
UNIPUMP USP 36-11-2,2
Арт. 94972 |
Погружной шламовый насос
UNIPUMP USP 30-8-1,5
Арт. 82403 |
Погружной шламовый насос
UNIPUMP USP 12-30-3,7
Арт. 15735 |
Погружной шламовый насос
UNIPUMP USP 18-20-2,2
Арт. 76193 |
| |
|
|
|
 |
 |
|
|
|
Погружной шламовый насос
UNIPUMP USP 15-15-1,5
Арт. 69992 |
Погружной шламовый насос
UNIPUMP USPA 18-19-2,2
Арт. 20635 |
|
|

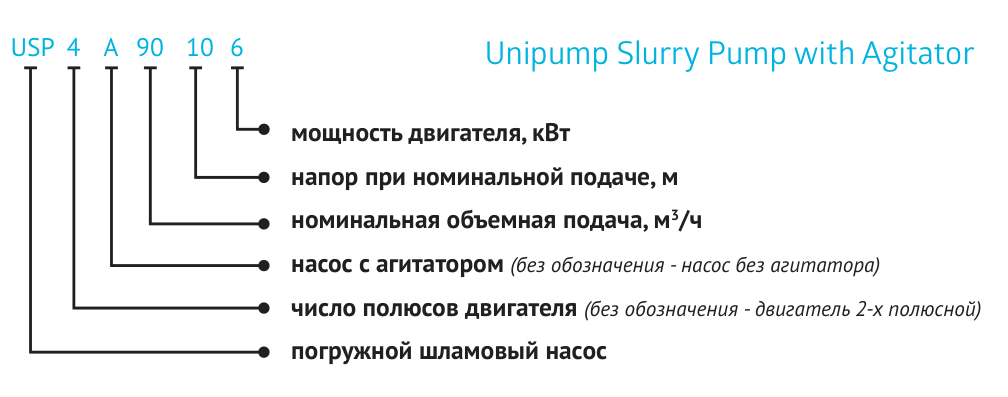

Маркировка насоса UNIPUMP USP, USPA
|

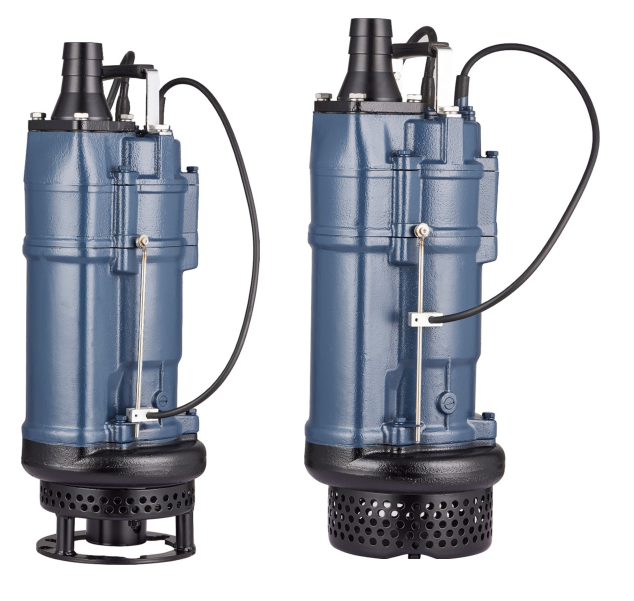

Характеристики Шламовые насосы UNIPUMP
|
Шламовый насос USP 36-25-5,5
Шламовый насос USPA 30-20-3,7
Шламовый насос USP4A 60-10-4 |
- Сеть 3~ 400В
- Корпус насоса из чугуна
- 4-х жильный кабель – 10 м
- Max. погружение – до 25 м
- Max. температура жидкости – +40°C
- Диаметр твердых частиц – до 30 мм
- Сетчатый фильтр в нижней части для защиты попадания крупных фракций
|

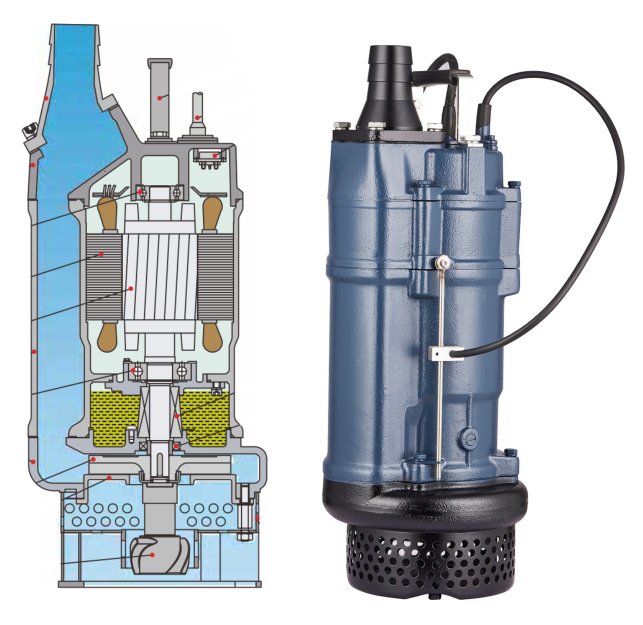

Особенности шламовых насосов UNIPUMP

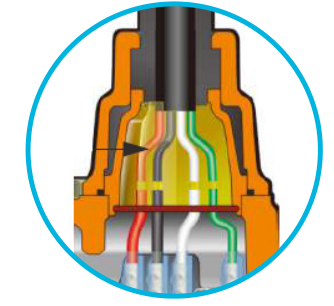

Специальная конструкция кабельного ввода
На кабельном вводе в камеру двигателя установлен блок, препятствующий
протеканию жидкости.
Даже если оболочка кабеля повреждается, это устройство предотвращает
попадание воды в камеру двигателя за счет капиллярного действия. |
 |
 |

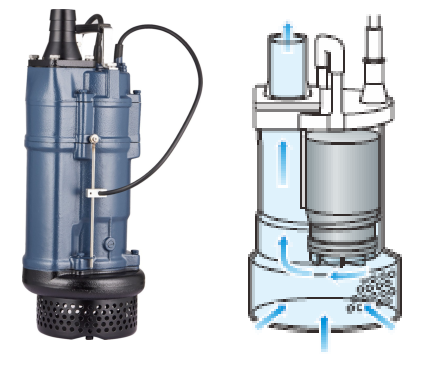

Верхний выпуск, конструкция с боковым потоком
Такая конструкция обеспечивает эффективное охлаждение
двигателя, даже если насос не полностью погружен в жидкость,
а также позволяет уменьшить общий диаметр насоса для
установки в замкнутом пространстве. |
- Датчик уровня жидкости –
защита от сухого хода.
- Встроенный термопредохранитель –
защита медных обмоток двигателя
от перегрева и выхода из строя.
- Масляная камера с двойным торцевым
уплотнением – смазка трущихся деталей
и отвод тепла от греющихся частей
двигателя
- Рабочее колесо из чугуна с высоким
содержанием хрома – устойчивость к
абразиву в перекачиваемой жидкости
* добавка хрома существенно повышает
твердость и коррозийную стойкость сплавов
|
 |
 |

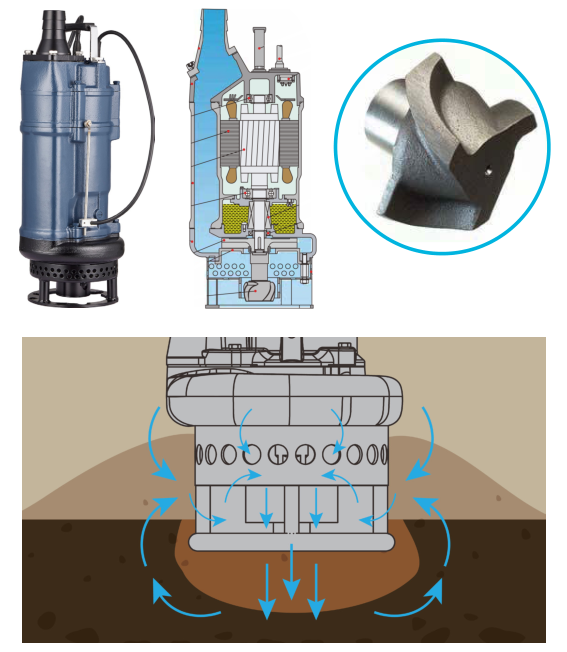

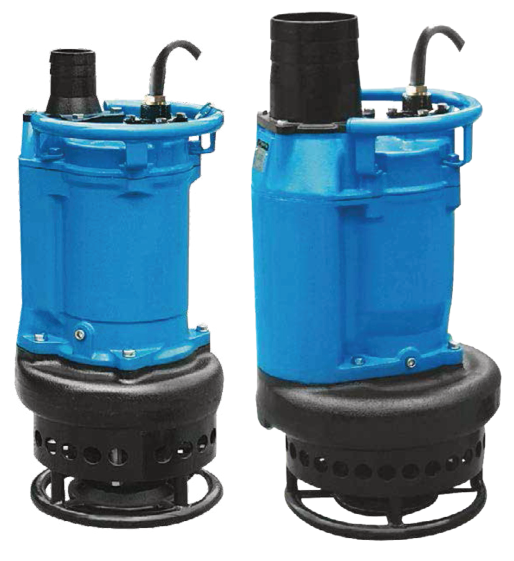

Насосы серий USPA и USP4A оснащены
агитатором (мешалка) изготовленной
из износостойкого материала. Она
установлена на валу и вращаясь,
создает нисходящий поток жидкости.
- рыхление грунта
- перемешивание суспензии
- размельчение крупных включений
- возможность качать более густые смеси
- способность откачать слежавшийся осадок
- реализация функции добывающего и дно
углубительного оборудования
|

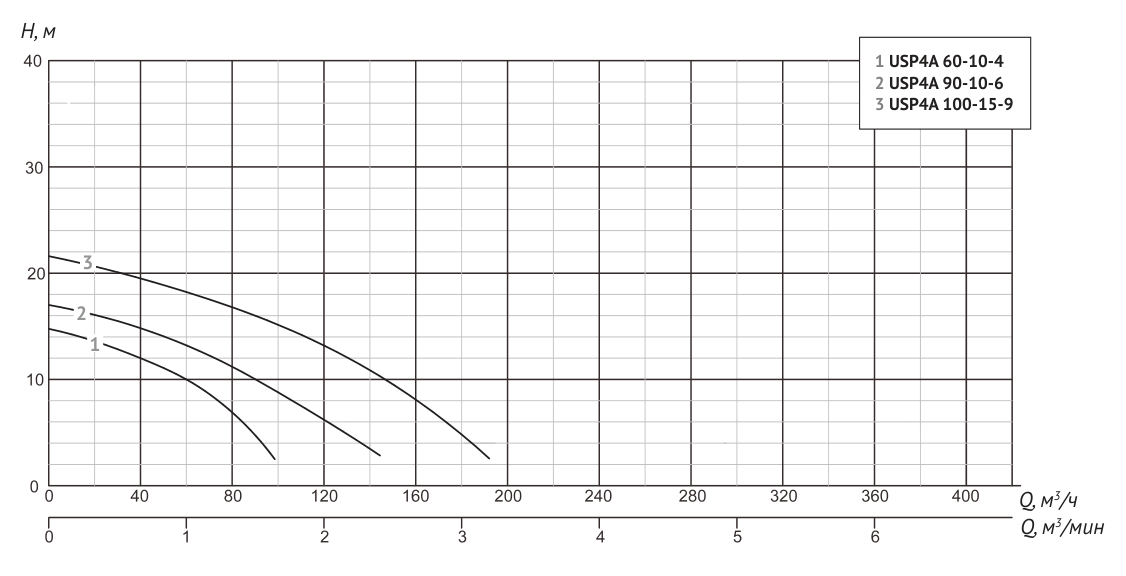

Серия USP4A с агитатором (мешалкой) и
4-х полюсным двигателем (1500 об/мин).
- Мах. погружение – 15 м
- Мах. диаметр частиц – 30 мм
- Насосы с низкооборотистым двигателем
меньше подвержены износу от абразивных
смесей и эффективно работают с вязкими
средами, такими как суспензия, песчаный ил,
бентонит
|
 |
| |
|

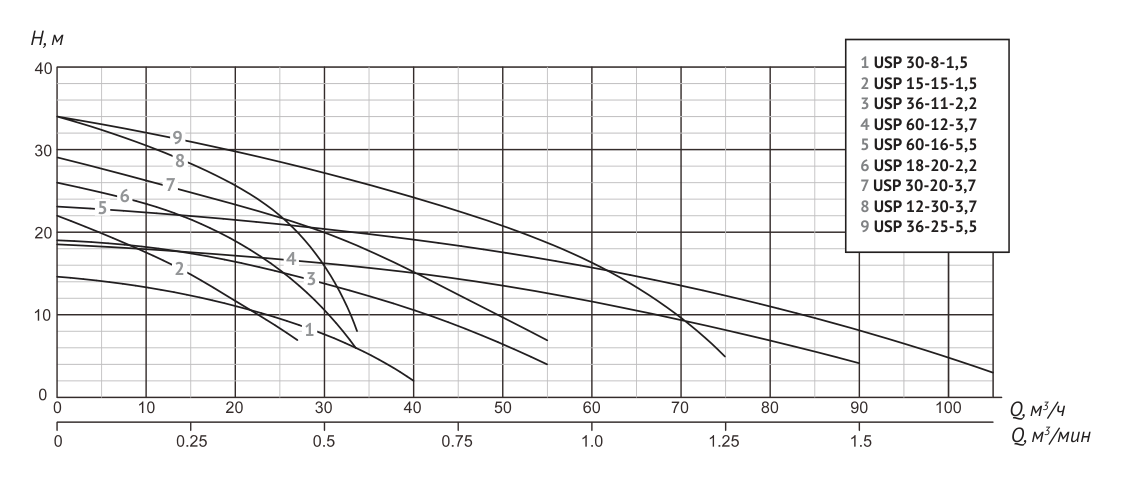

Модель |
Выход |
Мощность |
Ном. производ |
Ном. Напор |
Макс. производит. |
Макс. напор |
Макс. размер частиц |
| мм |
кВт |
л/с |
А |
м3/ч |
м3/мин |
м |
м3/ч |
м3/мин |
м |
мм |
| USP 15-15-1,5 |
50 |
1,5 |
2 |
3,5 |
15 |
0,25 |
15 |
27 |
0,45 |
22 |
8,5 |
| USP 30-8-1,5 |
80 |
1,5 |
2 |
3,5 |
30 |
0,5 |
8 |
40 |
0,67 |
14,5 |
8,5 |
| USP 18-20-2,2 |
50 |
2,2 |
3 |
5 |
18 |
0,3 |
20 |
33 |
0,55 |
26 |
8,5 |
| USP 36-11-2,2 |
80 |
2,2 |
3 |
5 |
36 |
0,6 |
11 |
55 |
0,92 |
19 |
8,5 |
| USP 12-30-3,7 |
50 |
3,7 |
5 |
7,7 |
12 |
0,2 |
30 |
33 |
0,55 |
34 |
8,5 |
| USP 30-20-3,7 |
80 |
3,7 |
5 |
7,7 |
30 |
0,5 |
20 |
55 |
0,92 |
29 |
8,5 |
| USP 60-12-3,7 |
100 |
3,7 |
5 |
7,7 |
60 |
1 |
11,5 |
90 |
1,5 |
18,5 |
8,5 |
| USP 36-25-5,5 |
80 |
5,5 |
7,5 |
11,4 |
36 |
0,6 |
25 |
75 |
1,25 |
34 |
8,5 |
| USP 60-16-5,5 |
100 |
5,5 |
7,5 |
11,4 |
60 |
1 |
16 |
105 |
1,75 |
23 |
8,5 |
| USP 48-30-7,5 |
100 |
7,5 |
10 |
15 |
48 |
0,8 |
30 |
84 |
1,4 |
40 |
11,5 |
| USP 90-15-7,5 |
150 |
7,5 |
10 |
15 |
90 |
1,6 |
15 |
124,8 |
2,08 |
31 |
19,5 |
| USP 60-35-11 |
100 |
11 |
15 |
22 |
60 |
1 |
35 |
84 |
1,4 |
48,5 |
11,5 |

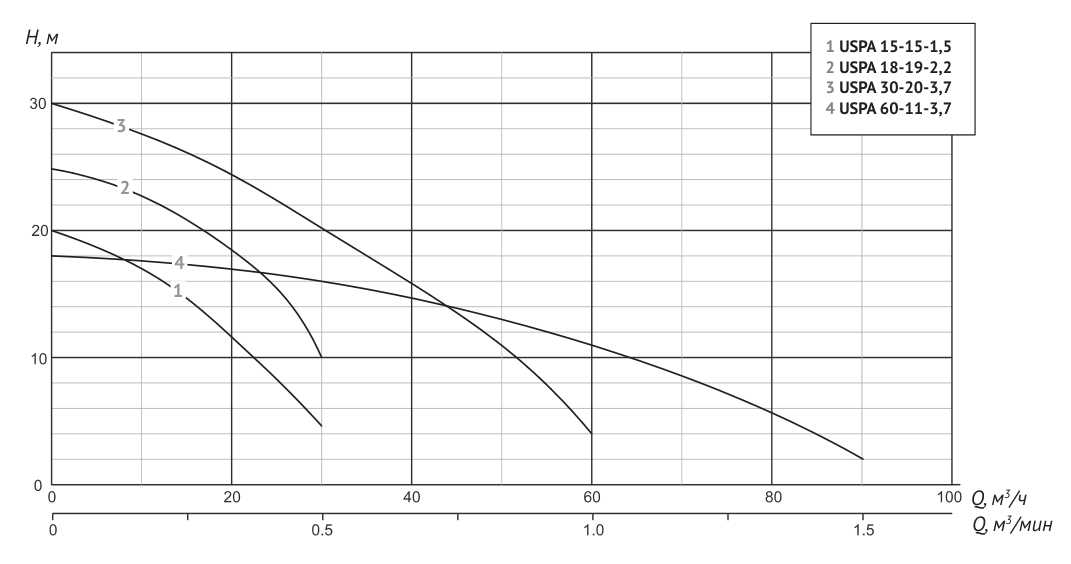

Модель |
Выход |
Мощность |
Ном. производит. |
Ном. Напор |
Макс. производит. |
Макс. напор |
Макс. размер частиц |
| мм |
кВт |
л/с |
А |
м3/ч |
м3/мин |
м |
м3/ч |
м3/мин |
м |
мм |
| USPA 15-15-1,5 |
50 |
1,5 |
2 |
3,5 |
15 |
0,25 |
15 |
30 |
0,5 |
20 |
10 |
| USPA 18-19-2,2 |
50 |
2,2 |
3 |
5 |
18 |
0,3 |
19 |
30 |
0,5 |
25 |
10 |
| USPA 30-20-3,7 |
80 |
3,7 |
5 |
7,7 |
30 |
0,5 |
20 |
60 |
1 |
30 |
10 |
| USPA 60-11-3,7 |
100 |
4,7 |
5 |
7,7 |
60 |
1 |
11 |
90 |
1,5 |
18 |
10 |
| Модель |
Выход |
Мощность |
|
Ном.
производит. |
Ном.
Напор |
Макс.
производит. |
Макс.
напор |
Макс. размер частиц |
|
|
|
|
Метод пуска двигателя |
| |
|
|
|
|
|
|
|
|
|
|
мм |
кВт |
л/с |
А |
м3/ч |
м3/ мин |
м |
м3/ч |
м3/мин |
м |
мм |
| USP4A 60-10-4 |
80 |
4 |
5,5 |
10 |
60 |
1 |
10 |
99 |
1,65 |
14,8 |
30 |
прямой |
| USP4A 90-10-6 |
100 |
6 |
8 |
14 |
90 |
1,5 |
10 |
144 |
2,4 |
16,9 |
30 |
прямой |
| USP4A 100-15-9 |
150 |
9 |
12 |
20 |
100 |
1,67 |
15 |
192 |
3,2 |
21,5 |
30 |
прямой |
|
