Циркуляционные насосы UNIPUMP UPF
Циркуляционные насосы для отопления и водоснабжения UNIPUMP серии UPF
Циркуляционные насосы UNIPUMP серии UPF — циркуляционные насосы с «мокрым» ротором и фланцевыми соединениями.
Проходное сечение насосов серии UPF составляет DN 32, DN 40, DN 50 и DN 65.
Технические характеристики
| Тип насоса |
Проходное сечение |
Сила тока/мощность |
Вес, кг |
| UPF 32-120 |
32 |
2,5А/500 Вт |
11 |
| UPF 40-120 |
40 |
3,4А/700 Вт |
15,3 |
| UPF 40-160 |
4,9А/1000 Вт |
16,2 |
| UPF 50-120 |
50 |
4,9А/1000 Вт |
17,5 |
| UPF 50-160 |
5,8А/1300Вт |
20,5 |
| UPF 50-200 |
5,8А/1300Вт |
20,5 |
| UPF 65-80 |
65 |
3,4А/700Вт |
18,2 |
| UPF 65-100 |
4,9А/1000 Вт |
19,5 |
| UPF 65-120 |
5,8А/1300Вт |
22,0
|
Область применения:
Для перекачивания теплоносителя в системах отопления с постоянным расходом. Насосы этой серии предназначены для систем отопления больших размеров.
Рабочие жидкости — чистая вода малой жесткости, маловязкие, неагрессивные и невзрывоопасные жидкости без твердых или длинноволокнистых включений, а также примесей, содержащих минеральные масла.
- Материал корпуса насоса — чугун
- Максимальная температура теплоносителя — +110 С
- Максимальное давление в системе — 10 бар
- Максимальная допустимая температура окружающей среды — +40 С.
- Питание - от электросети — 220 В ± 10 %, 50 Гц (серия UPF)

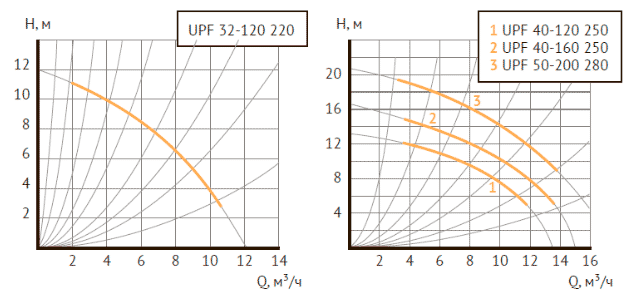

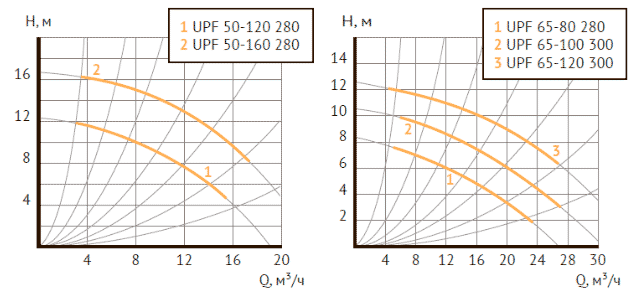

Напорно-расходные характеристики
| Модель |
Производительность |
| Q, м3/час |
0 |
4 |
8 |
10 |
12 |
14 |
16 |
20 |
24 |
28 |
| UPF 32-120 |
Напор,
Н(м) |
12 |
10 |
6,4 |
4 |
- |
- |
- |
- |
- |
- |
| UPF 40-120 |
13 |
12 |
9,5 |
7 |
4 |
- |
- |
- |
- |
- |
| UPF 40-160 |
16,5 |
14,5 |
12 |
10 |
8 |
4 |
- |
- |
- |
- |
| UPF 50-120 |
12 |
11,5 |
10 |
9 |
8 |
6 |
- |
- |
- |
- |
| UPF 50-160 |
16,5 |
16 |
15 |
14 |
13 |
11 |
9,5 |
- |
- |
- |
| UPF 50-200 |
20,5 |
18,5 |
16 |
14 |
12 |
8 |
- |
- |
- |
- |
| UPF 65-80 |
8 |
7,5 |
7 |
6,5 |
6 |
5,5 |
4,5 |
3 |
- |
- |
| UPF 65-100 |
10,5 |
10 |
9,5 |
9 |
8,5 |
8 |
7,5 |
6 |
4 |
2 |
| UPF 65-120 |
12,5 |
12 |
11,7 |
11,4 |
11 |
10,5 |
10 |
9 |
8 |
5,5 |
Таблица размеров
UPF 32
 |
UPF 40, 50, 65
 |
| |
|
| Модель |
Н1 |
Н2 |
Н3 |
L1 |
L2 |
B1 |
B2 |
B3 |
B4 |
D1 |
D2 |
D3 |
D4 |
D5 |
D6 |
M |
| UPF 32-120 |
49 |
185 |
234 |
220 |
110 |
68 |
99 |
70 |
90 |
32 |
11,5 |
90 |
— |
— |
— |
М8 |
| UPF 40-120 |
65 |
232 |
297 |
250 |
125 |
80 |
154 |
80 |
60 |
40 |
17,5 |
13,5 |
110 |
100 |
150 |
M10 |
| UPF 40-160 |
65 |
232 |
297 |
250 |
125 |
80 |
154 |
80 |
60 |
40 |
17,5 |
13,5 |
110 |
100 |
150 |
M10 |
| UPF 50-120 |
72 |
257 |
304 |
280 |
140 |
88 |
154 |
90 |
72 |
50 |
17,5 |
13,5 |
125 |
110 |
165 |
М10 |
| UPF 50-160 |
72 |
257 |
329 |
280 |
140 |
88 |
154 |
90 |
72 |
50 |
17,5 |
13,5 |
125 |
110 |
165 |
М10 |
| UPF 50-200 |
72 |
257 |
329 |
280 |
140 |
88 |
154 |
90 |
72 |
50 |
17,5 |
13,5 |
125 |
110 |
165 |
М10 |
| UPF 65-80 |
78 |
232 |
310 |
280 |
140 |
88 |
154 |
90 |
76 |
65 |
17,5 |
13,5 |
145 |
130 |
180 |
М10 |
| UPF 65-100 |
78 |
232 |
310 |
300 |
150 |
93 |
154 |
90 |
76 |
65 |
17,5 |
13,5 |
145 |
130 |
185 |
М10 |
| UPF 65-120 |
78 |
257 |
335 |
300 |
150 |
93 |
154 |
90 |
76 |
65 |
17,5 |
13,5 |
145 |
130 |
185 |
М10
|
|
