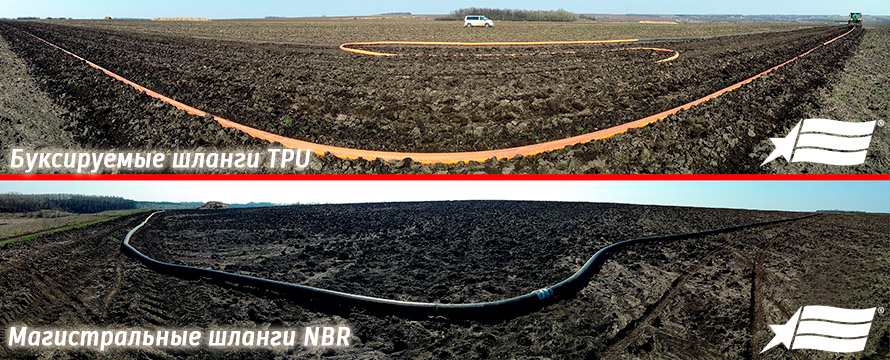

Область применения плоскосворачиваемых шлангов/рукавов:
- Сельское хозяйство: шланговые системы утилизации сточных масс, орошение
- Горная промышленность/строительство: водоотлив, в том числе сильнозагрязненные стоки, подача воды для технологических нужд
- МЧС: обводнение/осушение, пожаротушение, аварийное водоснабжение и водоотведение
- Временные трубопроводы
- Перекачка различных жидкостей на большие расстояния
Материал:
- Бутадиен-нитрильный каучук (NBR), армированный полиэстерной нитью
- Термопластифицированный полиуретан (TPU), армированный полиэстерной нитью
- Поливинилхлорид (PVC), армированный полиэстерной нитью
Преимущества:
• Устойчивость к агрессивным средам, климатическим условиям и ультрафиолету надолго сохраняет рабочие характеристики
• Высокая механическая и абразивостойкость позволяет перекачивать вещества с наличием твердых механических включений
• Прокладка трубопроводов не требует предварительной подготовки трассы, что значительно сокращает сроки и стоимость монтажа
• Высокая скорость укладки и монтажа, благодаря минимальному количеству соединений
• Компактность в собранном состоянии упрощает логистику и хранение
• Большой диапазон рабочих температур (от -30ºС до +80ºС)
• Высокая прочность на растяжение
• Длительный срок эксплуатации
| Диаметр, мм |
Толщина стенки, мм |
Рабочее давление, атм |
Разрывное давление, атм |
Длина отрезка, м |
Материал |
| 127 (5) |
4,2 |
12 |
36 |
200 |
TPU
|
| 152 (6) |
4,2
|
12 |
36
|
200
|
TPU
|
| 152 (6) |
3,7 |
14 |
42
|
200
|
TPU
|
| 152 (6) |
3,8 |
14 |
42 |
200
|
NBR
|
| 152 (6) |
2,6 |
7 |
21 |
200
|
PVC
|
| 203 (8) |
4,2 |
14 |
42 |
200
|
NBR
|
| 203 (8) |
2,8 |
6 |
18 |
200 |
PVC
|
254 (10)
|
4,2 |
14 |
42 |
200
|
NBR
|
| 254 (10) |
4,2 |
15 |
45 |
200
|
TPU
|
| 254 (10) |
3,0 |
5 |
15 |
200
|
PVC
|
305 (12)
|
4,7 |
10 |
30 |
200
|
NBR
|
| 305 (12) |
4,3 |
15 |
45 |
200 |
TPU |
Плоскосворачиваемые шланги/рукава NBR

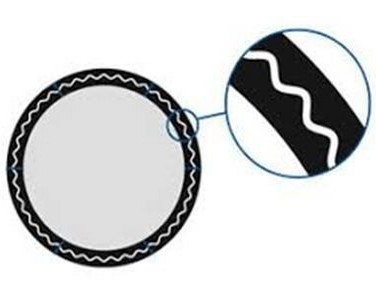

Конструктивно шланг состоит из трех слоев:
1. Внешний слой – покрытие из смеси: 70% бутадиен-нитрильный каучук NBR и 30 % поливинилхлорида PVC
2. Центральный слой - каркас плетенный полиэстерных нитей
3. Внутренний слой – покрытие из смеси: 70% бутадиен-нитрильный каучук NBR и 30 % поливинилхлорида PVC
Технология производства

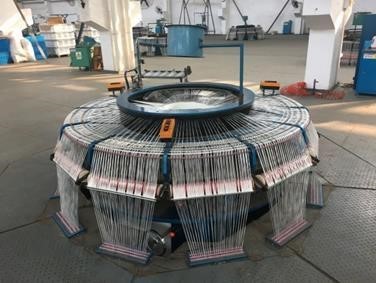

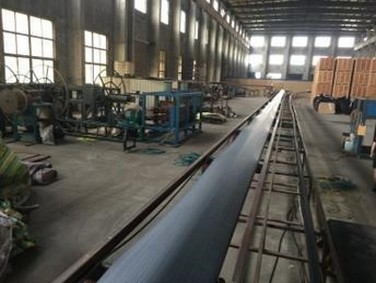

Плетение каркаса шланга производится на ткацком станке кругового типа, позволяющего производить длину 200 м. Далее каркас проходит через экструдер, который под воздействием Высокой температуры наносит внутренний и внешний слой покрытия смеси NBR/PVC с толщиной стенки до 5 мм.

Плоскосворачиваемые шланги/рукава TPU
Конструктивно шланг состоит из трех слоев:
1. Внешний слой – термопластифицированный полиуретан (TPU)
2. Центральный слой - каркас плетенный из полиэстерных нитей
3. Внутренний слой – термопластифицированный полиуретан (TPU)
Технология производства

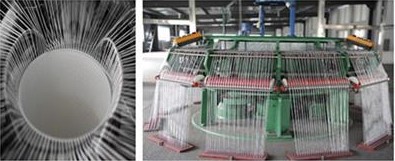

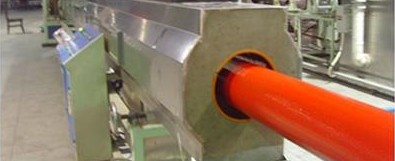

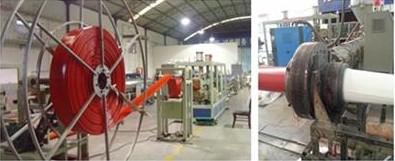

Плетение каркаса шланга производится на ткацком станке кругового типа, позволяющего производить длину до 200 м. Далее каркас проходит через экструдер, который под воздействием высокой температуры наносит внутренний и внешний слой покрытия смеси TPU с толщиной стенки до 5 мм.

|
