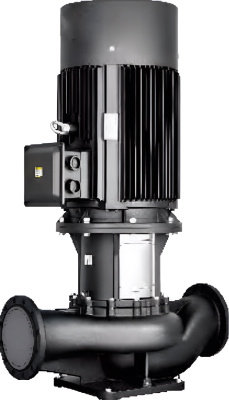

Одноступенчатый центробежный насос Wellmix TD TD 150-12.5/4T
 |
Технические характеристики
| Мощность, кВт |
11 |
| Напряжение, В |
380 |
| Номинальный ток, А |
21,5 |
| Расход, м3/ч |
200 |
| Стандарт подключения |
Фланец DIN |
| Патрубок на стороне всасывания |
DN 150 |
| Патрубок на напорной стороне |
DN 150 |
| Монтажная длина, мм |
800 |
| Масса, кг |
275 |
| Температура перекачиваемой жидкости, °С |
-20...+120 |
| Максимальная температура окружающей среды, °С |
+40 |
|
Центробежный насос Wellmix TD TD 150-12.5/4T купить в Москве, Артикул: 22069989
Насосы серии TD – одноступенчатые центробежные насосы с патрубками одинакового диаметра, расположенными в одну в линию («in-line»).
Насосы данной серии имеют штампованное рабочее колесо из чугуна марки НТ200. Доступны во фланцевом исполнении.
Насосы оснащены асинхронным электродвигателем с воздушным охлаждением. Конструкция насоса позволяет снять головную часть насоса (двигатель, фонарь и рабочее колесо) для технического или сервисного обслуживания без полного демонтажа насоса с трубопровода.

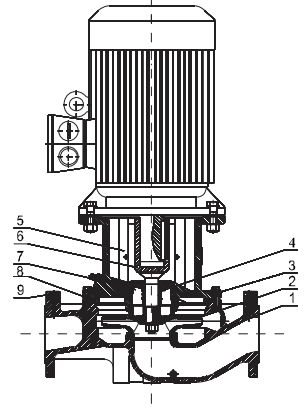

Материалы исполнения насосов TD 150
 |
| № |
Деталь |
Материал |
| 1 |
Корпус насоса |
Чугун HT200 |
| 2 |
Крыльчатка |
Чугун / Нержавеющая сталь HT200/ZG07Cr19Ni9 |
| 3 |
Фонарь |
Чугун HT200 |
| 4 |
Уплотнение вала |
BQQE |
| 5 |
Защита |
Нержавеющая сталь 06Cr19Ni10 |
| 6 |
Вал насоса |
Нержавеющая сталь 20Cr13 |
| 7 |
Пробка для выпуска воздуха |
Нержавеющая сталь 06Cr19Ni10 |
| 8 |
Уплотнительное кольцо |
Нитрил NBR |
| 9 |
Пробка |
Нержавеющая сталь 06Cr19Ni10 |
|
Область применения
Одноступенчатые центробежные насосы TD с патрубками («in-line») предназначены для перекачивания воды в системах:
- отопления;
- горячего водоснабжения (ГВС);
- вентиляции;
- кондиционирования.
Насосы данной серии применяются для перекачивания воды в жилых районах, учреждениях и на промышленных предприятиях.
Условия эксплуатации
Насосы серии TD предназначены для перекачивания чистых, маловязких, неагрессивных и взрывобезопасных жидкостей без твердых или длинноволокнистых включений.
Перекачиваемая жидкость не должна механически или химически воздействовать на материалы насоса.
Вязкость
Перекачивание жидкостей с плотностью или кинематической вязкостью большими, чем у воды, приводит к падению давления, снижению гидравлических характеристик и увеличению потребления энергии.
В этом случае насос должен быть оснащен двигателем большей мощности

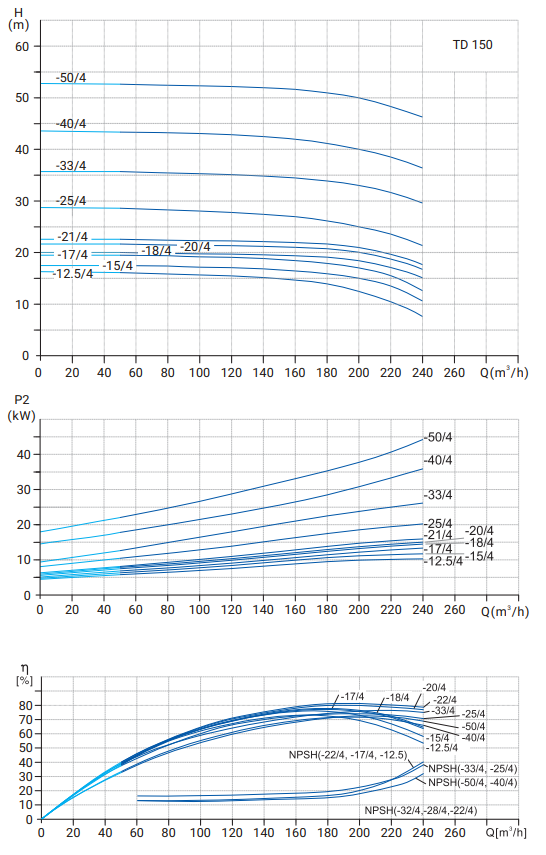

Гидравлические характеристики:

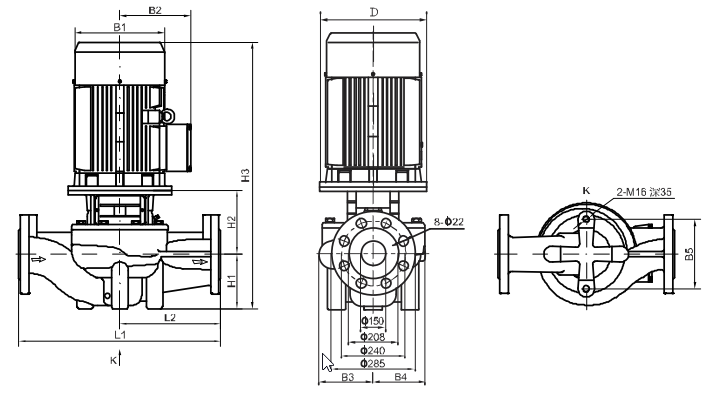

Размеры
| Модель |
Размеры, мм |
Масса, кг |
| D |
B1 |
B2 |
B3 |
B4 |
B5 |
H1 |
H2 |
H3 |
L1 |
L2 |
| TD 150-12.5/4T |
350 |
314
|
261 |
217 |
180
|
230 |
215 |
272 |
1003 |
800 |
400 |
275 |
TD 150-15/4T
|
350 |
314
|
261 |
217 |
180
|
230
|
215
|
272
|
1022 |
800
|
400
|
277 |
TD 150-17/4T
|
350 |
314 |
261 |
217 |
180
|
230
|
215
|
272
|
1045 |
800
|
400
|
278 |
TD 150-18/4T
|
350 |
314 |
261 |
217
|
180
|
230
|
215
|
272
|
1065 |
800
|
400
|
285 |
TD 150-20/4T
|
350 |
314 |
261 |
217 |
180
|
230
|
215
|
272
|
1079 |
800
|
400
|
300 |
TD 150-21/4T
|
350 |
355 |
273 |
217 |
180 |
230
|
215
|
272
|
1082 |
800
|
400
|
313 |
| TD 150-25/4T |
350 |
355 |
273 |
238 |
208 |
230 |
215 |
269 |
1099 |
800 |
400 |
354 |
| TD 150-33/4T |
400 |
397 |
314 |
238 |
208 |
230 |
215 |
269 |
1133 |
800 |
400 |
406 |
| TD 150-40/4T |
450 |
445 |
334 |
267 |
248 |
230 |
230 |
288 |
1192 |
900 |
450 |
511 |
TD 150-50/4T
|
450 |
445 |
334 |
267 |
248 |
230 |
230 |
288 |
1215 |
900 |
450 |
548 |
|
