Одноступенчатый центробежный насос Wellmix TD TD 200-12.5/4T
 |
Технические характеристики
| Мощность, кВт |
22 |
| Напряжение, В |
380 |
| Номинальный ток, А |
41,8 |
| Расход, м3/ч |
400 |
| Стандарт подключения |
Фланец DIN |
| Патрубок на стороне всасывания |
DN 200 |
| Патрубок на напорной стороне |
DN 200 |
| Монтажная длина, мм |
1000 |
| Масса, кг |
432 |
| Температура перекачиваемой жидкости, °С |
-20...+120 |
| Максимальная температура окружающей среды, °С |
+40 |
|
Центробежный насос Wellmix TD TD 200-12.5/4T купить в Москве, Артикул: 22069979
Насосы серии TD 200 – одноступенчатые центробежные насосы с патрубками одинакового диаметра, расположенными в одну в линию («in-line»).
Насосы данной серии имеют штампованное рабочее колесо из чугуна марки НТ200. Доступны во фланцевом исполнении.
Насосы оснащены асинхронным электродвигателем с воздушным охлаждением. Конструкция насоса позволяет снять головную часть насоса (двигатель, фонарь и рабочее колесо) для технического или сервисного обслуживания без полного демонтажа насоса с трубопровода.

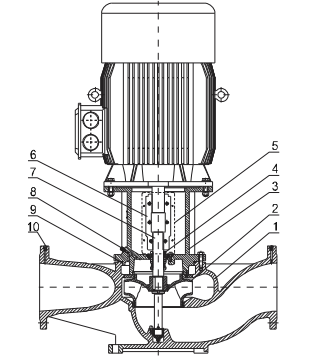

Материалы исполнения насосов TD 200
 |
| № |
Деталь |
Материал |
| 1 |
Корпус насоса |
Чугун HT200 |
| 2 |
Крыльчатка |
Чугун / Нержавеющая сталь HT200/ZG07Cr19Ni9 |
| 3 |
Фонарь |
Чугун HT200 |
| 4 |
Уплотнение вала |
BQQE |
| 5 |
Защита |
Нержавеющая сталь 06Cr19Ni10 |
| 6 |
Муфта |
Чугун ZG270-500 |
| 7 |
Вал насоса |
Нержавеющая сталь 20Cr13 |
| 8 |
Пробка для выпуска воздуха |
Нержавеющая сталь 06Cr19Ni10 |
| 9 |
Уплотнительное кольцо |
Нитрил NBR |
| 10 |
Пробка |
Нержавеющая сталь 06Cr19Ni10 |
|
Область применения
Одноступенчатые центробежные насосы TD с патрубками («in-line») предназначены для перекачивания воды в системах:
- отопления;
- горячего водоснабжения (ГВС);
- вентиляции;
- кондиционирования.
Насосы данной серии применяются для перекачивания воды в жилых районах, учреждениях и на промышленных предприятиях.
Условия эксплуатации
Насосы серии TD предназначены для перекачивания чистых, маловязких, неагрессивных и взрывобезопасных жидкостей без твердых или длинноволокнистых включений.
Перекачиваемая жидкость не должна механически или химически воздействовать на материалы насоса.
Вязкость
Перекачивание жидкостей с плотностью или кинематической вязкостью большими, чем у воды, приводит к падению давления, снижению гидравлических характеристик и увеличению потребления энергии.
В этом случае насос должен быть оснащен двигателем большей мощности

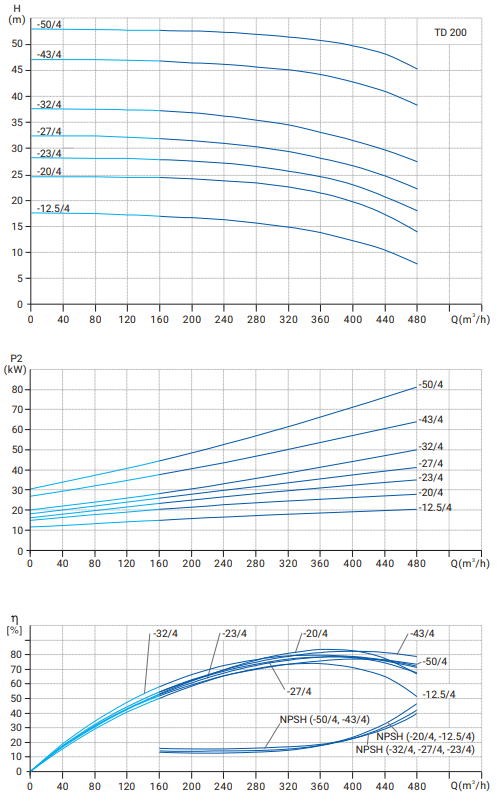

Гидравлические характеристики:

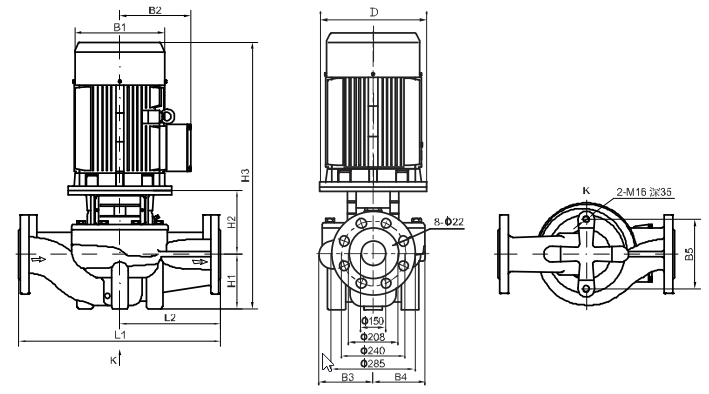

Размеры
| Модель |
D, мм |
B1, мм |
B2, мм |
B3, мм |
B4, мм |
B5, мм |
H1, мм |
H2, мм |
H3, мм |
L1, мм |
L2, мм |
Масса, кг |
| TD 200-12.5/4Т |
350 |
355 |
273 |
278 |
219 |
360 |
270 |
415 |
1300 |
1000 |
500 |
432 |
| TD 200-16/4Т |
350 |
355 |
273 |
278 |
219 |
360 |
270 |
415 |
1262 |
1000 |
500 |
417 |
| TD 200-19/4Т |
350 |
355 |
273 |
278 |
219 |
360 |
270 |
415 |
1300 |
1000 |
500 |
434 |
| TD 200-20/4Т |
400 |
397 |
314 |
278 |
219 |
360 |
270 |
415 |
1337 |
1000 |
500 |
535 |
| TD 200-23/4Т |
450 |
445 |
334 |
303 |
252 |
360 |
270 |
445 |
1389 |
1100 |
550 |
602 |
| TD 200-24/4Т |
400 |
397 |
314 |
303 |
252 |
360 |
270 |
415 |
1337 |
1100 |
550 |
584 |
| TD 200-27/4Т |
450 |
445 |
334 |
303 |
252 |
360 |
270 |
445 |
1412 |
1100 |
550 |
873 |
| TD 200-31/4Т |
450 |
445 |
334 |
303 |
252 |
360 |
270 |
445 |
1389 |
1100 |
550 |
602 |
| TD 200-32/4Т |
550 |
484 |
367 |
303 |
252 |
360 |
270 |
445 |
1488 |
1100 |
550 |
788 |
| TD 200-36/4Т |
450 |
445 |
334 |
303 |
252 |
360 |
270 |
445 |
1412 |
1100 |
550 |
648 |
| TD 200-43/4Т |
550 |
547 |
407 |
315 |
269 |
360 |
270 |
457 |
1587 |
1100 |
550 |
978 |
| TD 200-47/4Т |
550 |
484 |
367 |
315 |
269 |
360 |
270 |
457 |
1500 |
1100 |
550 |
785 |
| TD 200-50/4Т |
550 |
547 |
407 |
315 |
269 |
360 |
270 |
457 |
1607 |
1100 |
550 |
975 |
| TD 200-53/4Т |
550 |
547 |
407 |
315 |
269 |
360 |
270 |
457 |
1587 |
1100 |
550 |
952 |
|
