Одноступенчатый центробежный насос Wellmix TD 250-12.5/4T
 |
Технические характеристики
| Мощность, кВт |
30 |
| Напряжение, В |
380 |
| Номинальный ток, А |
56,6 |
| Расход, м3/ч |
630 |
| Материал корпуса |
Чугун HT200 |
| Стандарт подключения |
Фланец DIN |
| Патрубок на стороне всасывания |
DN 250 |
| Патрубок на напорной стороне |
DN 250 |
| Монтажная длина, мм |
1100 |
| Масса, кг |
588 |
| Температура перекачиваемой жидкости, °С |
-20...+120 |
| Максимальная температура окружающей среды, °С |
+40 |
|
Центробежный насос Wellmix TD 250-12.5/4T купить в Москве, Артикул: 22069965
Насосы серии TD 250 – одноступенчатые центробежные насосы с патрубками одинакового диаметра, расположенными в одну в линию («in-line»).
Насосы данной серии имеют штампованное рабочее колесо из чугуна марки НТ200. Доступны во фланцевом исполнении.
Насосы оснащены асинхронным электродвигателем с воздушным охлаждением. Конструкция насоса позволяет снять головную часть насоса (двигатель, фонарь и рабочее колесо) для технического или сервисного обслуживания без полного демонтажа насоса с трубопровода.

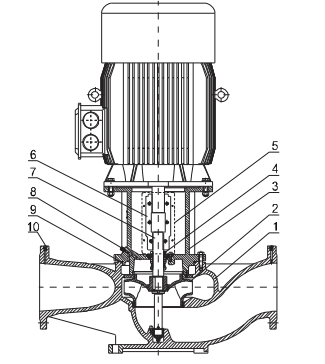

Материалы исполнения насосов TD 250
 |
| № |
Деталь |
Материал |
| 1 |
Корпус насоса |
Чугун HT200 |
| 2 |
Крыльчатка |
Чугун / Нержавеющая сталь HT200/ZG07Cr19Ni9 |
| 3 |
Фонарь |
Чугун HT200 |
| 4 |
Уплотнение вала |
BQQE |
| 5 |
Защита |
Нержавеющая сталь 06Cr19Ni10 |
| 6 |
Вал насоса |
Нержавеющая сталь 20Cr13 |
| 7 |
Пробка для выпуска воздуха |
Нержавеющая сталь 06Cr19Ni10 |
| 8 |
Уплотнительное кольцо |
Нитрил NBR |
| 9 |
Пробка |
Нержавеющая сталь 06Cr19Ni10 |
|
Область применения
Одноступенчатые центробежные насосы TD с патрубками («in-line») предназначены для перекачивания воды в системах:
- отопления;
- горячего водоснабжения (ГВС);
- вентиляции;
- кондиционирования.
Насосы данной серии применяются для перекачивания воды в жилых районах, учреждениях и на промышленных предприятиях.
Условия эксплуатации
Насосы серии TD предназначены для перекачивания чистых, маловязких, неагрессивных и взрывобезопасных жидкостей без твердых или длинноволокнистых включений.
Перекачиваемая жидкость не должна механически или химически воздействовать на материалы насоса.
Вязкость
Перекачивание жидкостей с плотностью или кинематической вязкостью большими, чем у воды, приводит к падению давления, снижению гидравлических характеристик и увеличению потребления энергии.
В этом случае насос должен быть оснащен двигателем большей мощности

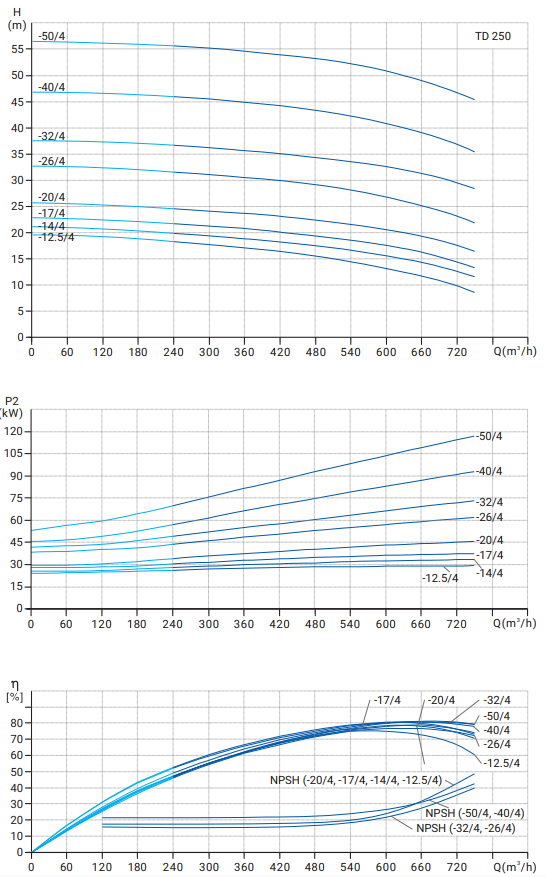

Гидравлические характеристики:

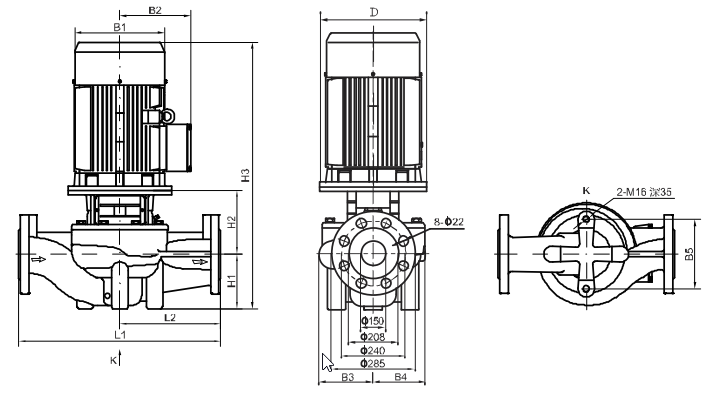

Размеры
| Модель |
Размеры, мм |
Масса, кг |
| D |
B1 |
B2 |
B3 |
B4 |
B5 |
H1 |
H2 |
H3 |
L1 |
L2 |
| TD 250-12.5/4T |
400 |
397
|
314 |
316 |
243
|
390 |
300
|
465 |
1417 |
1100 |
550 |
588 |
TD 250-14/4T
|
450 |
445
|
334 |
316 |
243
|
390
|
300
|
495
|
1469 |
1100
|
550
|
614 |
TD 250-16/4T
|
400 |
397 |
314 |
316
|
243
|
390
|
300
|
465
|
1417 |
1100
|
550
|
596 |
TD 250-17/4T
|
450 |
445 |
334 |
316
|
243
|
390
|
300
|
495
|
1492 |
1100
|
550
|
649 |
TD 250-19/4T
|
450 |
445 |
334 |
316
|
243 |
390
|
300
|
495
|
1469 |
1100
|
550
|
611 |
TD 250-20/4T
|
550 |
484 |
367 |
316
|
243 |
390
|
300
|
495
|
1568 |
1100
|
550
|
722 |
| TD 250-22/4T |
450 |
445 |
334 |
316
|
243 |
390
|
300
|
495
|
1492 |
1100
|
550
|
682 |
| TD 250-26/4T |
550 |
547 |
407 |
329 |
264 |
440
|
300
|
507
|
1667 |
1100
|
550
|
999 |
| TD 250-29/4T |
550 |
484 |
367 |
329 |
264
|
440
|
300
|
607
|
1580 |
1100
|
550
|
773 |
TD 250-32/4T
|
550 |
547 |
407 |
329 |
264
|
440
|
300
|
507
|
1687 |
1100
|
550
|
1033 |
| TD 250-36/4T |
550 |
547 |
407 |
329 |
264
|
440
|
300
|
507 |
1667 |
1100 |
550 |
978 |
| TD 250-40/4T |
660 |
645 |
535 |
347 |
292 |
440
|
305
|
525
|
1803 |
1200
|
600
|
1389 |
| TD 250-47/4T |
550 |
547 |
407 |
347 |
292
|
440
|
305
|
485
|
1607 |
1200
|
600
|
1085 |
| TD 250-50/4T |
660 |
645 |
535 |
347 |
292 |
440 |
305 |
525 |
1990 |
1200 |
600 |
1473 |
| TD 250-56/4T |
660 |
645 |
535 |
347 |
292
|
440
|
305
|
525
|
1883 |
1200
|
600
|
1389 |
|
