Одноступенчатый центробежный насос Wellmix TD 300-15/4T
 |
Технические характеристики
| Мощность, кВт |
55 |
| Напряжение, В |
380 |
| Номинальный ток, А |
103 |
| Расход, м3/ч |
900 |
| Материал корпуса |
Высокопрочный чугун QT500-7 |
| Стандарт подключения |
Фланец DIN |
| Патрубок на стороне всасывания |
DN 300 |
| Патрубок на напорной стороне |
DN 300 |
| Монтажная длина, мм |
1200 |
| Температура перекачиваемой жидкости, °С |
-20...+120 |
| Максимальная температура окружающей среды, °С |
+40 |
|
Центробежный насос Wellmix TD 300-15/4T купить в Москве, Артикул: 22069950
Насосы серии TD – одноступенчатые центробежные насосы с патрубками одинакового диаметра, расположенными в одну в линию («in-line»).
Насосы данной серии имеют штампованное рабочее колесо из чугуна марки НТ200. Доступны во фланцевом исполнении.
Насосы оснащены асинхронным электродвигателем с воздушным охлаждением. Конструкция насоса позволяет снять головную часть насоса (двигатель, фонарь и рабочее колесо) для технического или сервисного обслуживания без полного демонтажа насоса с трубопровода.

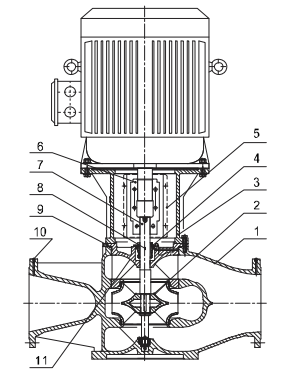

Материалы исполнения насосов TD 300
 |
| № |
Деталь |
Материал |
| 1 |
Корпус насоса |
Чугун HT200 |
| 2 |
Крыльчатка |
Чугун / Нержавеющая сталь HT200/ZG07Cr19Ni9 |
| 3 |
Фонарь |
Чугун HT200 |
| 4 |
Уплотнение вала |
BQQE |
| 5 |
Защита |
Нержавеющая сталь 06Cr19Ni10 |
| 6 |
Муфта |
Чугун ZG270-500 |
| 7 |
Вал насоса |
Нержавеющая сталь 20Cr13 |
| 8 |
Пробка для выпуска воздуха |
Нержавеющая сталь 06Cr19Ni10 |
| 9 |
Уплотнительное кольцо |
Нитрил NBR |
| 10 |
Пробка |
Нержавеющая сталь 06Cr19Ni10 |
| 11 |
Крышка насоса |
Ковкий чугун QT500-7 |
|
Область применения
Одноступенчатые центробежные насосы TD с патрубками («in-line») предназначены для перекачивания воды в системах:
- отопления;
- горячего водоснабжения (ГВС);
- вентиляции;
- кондиционирования.
Насосы данной серии применяются для перекачивания воды в жилых районах, учреждениях и на промышленных предприятиях.
Условия эксплуатации
Насосы серии TD предназначены для перекачивания чистых, маловязких, неагрессивных и взрывобезопасных жидкостей без твердых или длинноволокнистых включений.
Перекачиваемая жидкость не должна механически или химически воздействовать на материалы насоса.
Вязкость
Перекачивание жидкостей с плотностью или кинематической вязкостью большими, чем у воды, приводит к падению давления, снижению гидравлических характеристик и увеличению потребления энергии.
В этом случае насос должен быть оснащен двигателем большей мощности

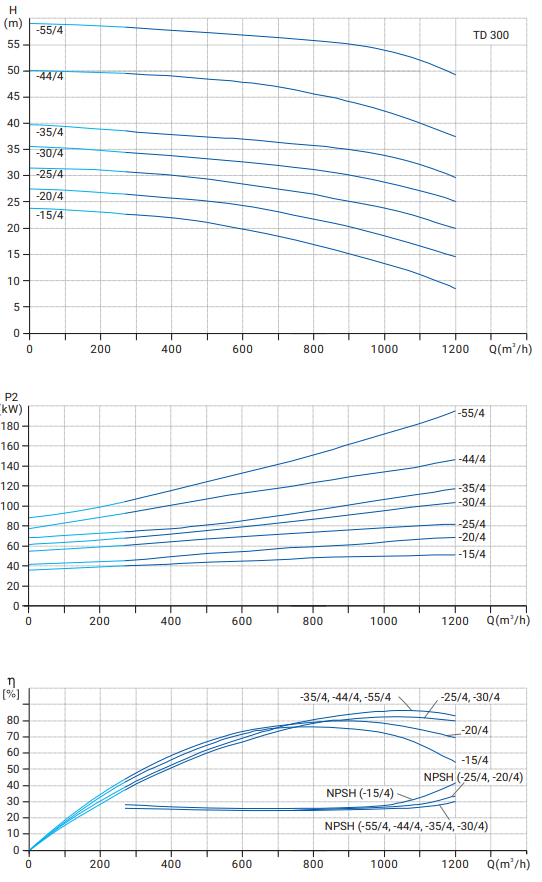

Гидравлические характеристики:

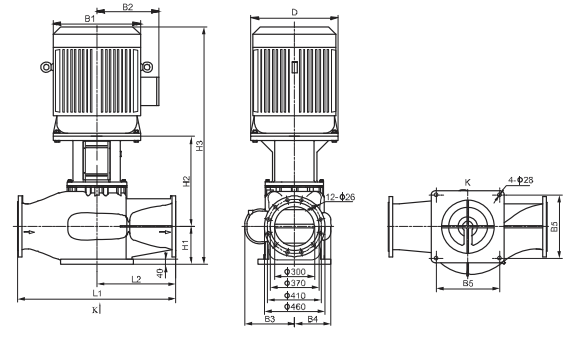

Размеры
| Модель |
Размеры, мм |
Масса, кг |
| D |
B1 |
B2 |
B3 |
B4 |
B5 |
H1 |
H2 |
H3 |
L1 |
L2 |
| TD 300-15/4T |
550 |
484 |
367 |
345 |
250
|
440
|
285
|
647
|
1705 |
1200
|
600
|
907 |
TD 300-20/4T
|
550 |
547 |
407 |
345 |
250
|
440
|
285
|
647
|
1795 |
1200
|
600
|
1075 |
| TD 300-25/4T |
550 |
547 |
407 |
380 |
280
|
480
|
290
|
659 |
1829 |
1200
|
600
|
1230 |
| TD 300-30/4T |
660 |
645 |
535 |
380 |
280 |
480
|
290
|
699
|
2042 |
1200
|
600
|
1570 |
| TD 300-35/4T |
660 |
645 |
535 |
380 |
280
|
480
|
290
|
699
|
2149 |
1200
|
600
|
1650 |
| TD 300-44/4T |
660 |
645 |
535 |
380 |
295 |
480 |
290 |
702 |
2150 |
1200 |
600 |
1679 |
| TD 300-55/4T |
660 |
645 |
535 |
380 |
295
|
480
|
290
|
702
|
2150 |
1200
|
600
|
1731 |
|
