Одноступенчатый центробежный насос Wellmix TG 100-9/2T

Технические характеристики Мощность, кВт 2,2 Напряжение, В 380 Число фаз питания электродвигателя 3 фазы Номинальный ток, А 4,76 Максимальный напор, м 16 Расход, м3/ч 50 Материал корпуса Чугун HT 200 Материал рабочего колеса Чугун HT 200 Стандарт подключения Фланец DIN Патрубок на стороне всасывания DN 100 Патрубок на напорной стороне DN 100 Монтажная длина, мм 450 Масса, кг 56 Максимальное рабочее давление, бар 12 Температура перекачиваемой жидкости, °С -20...+120 Максимальная температура окружающей среды, °С +50 Область применения Отопление и кондиционирование

Центробежный насос Wellmix TG 100-9/2T купить в Москве, Артикул: 12019950

Насосы серии TG –– одноступенчатые центробежные насосы с патрубками одинакового диаметра, расположенными в одну линию («in-line»).
Предназначены для перекачивания чистых, маловязких, неагрессивных и взрывобезопасных жидкостей без твердых или длинноволокнистых включений.

Перекачиваемая жидкость не должна механически или химически воздействовать на материалы насоса.

Разрез насоса TG

1. Корпус насоса 2. Рабочее колесо 3. Торцевое уплотнение вала 4. Основание двигателя 5. Защитный кожух 6. Вал 7. Винт выпуска воздуха 8. Заправочная пробка

Область применения

• отопления;
• горячего водоснабжения (ГВС);
• вентиляции;
• кондиционирования.

Условия эксплуатации

Насосы серии TG предназначены для перекачивания чистых, маловязких, неагрессивных и взрывобезопасных жидкостей без твердых или длинноволокнистых включений. Перекачиваемая жидкость не должна механически или химически воздействовать на материалы насоса.

Вязкость

Перекачивание жидкостей с плотностью или кинематической вязкостью большими, чем у воды, приводит к падению давления, снижению гидравлических характеристик и увеличению потребления энергии. В этом случае насос должен быть оснащен двигателем большей мощности

Материалы исполнения насосов

№ Деталь Материал 1 Корпус насоса Чугун HT 200 2 Рабочее колесо Чугун HT 200 3 Торцевое уплотнение BQQE 4 Фонарь Чугун 5 Защитный кожух Нерж. сталь AISI 304 6 Вал Сталь 45 7 Пробка для выпуска воздуха Нерж. сталь AISI 304 8 Уплотнение EPDM 9 Пробка Нерж. сталь AISI 304

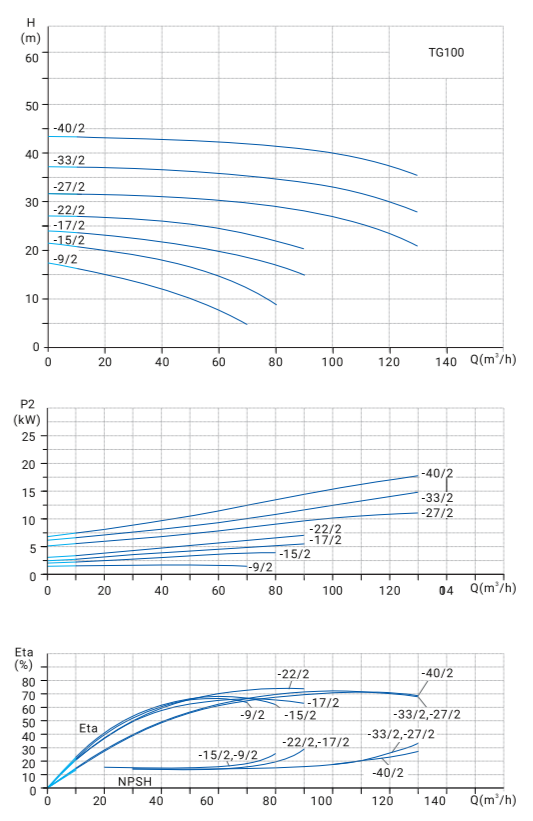

Гидравлические характеристики:

Размеры
