Вертикальный насос Wellmix CV 15-1 (IE3)
 |
Технические характеристики
| Мощность, кВт |
1,1 |
| Напряжение, В |
380 |
| Число фаз питания электродвигателя |
3 фазы |
| Номинальный ток, А |
2,4 |
| Максимальный напор, м |
18 |
| Расход, м3/ч |
15 |
| Материал корпуса |
Чугун ASTM 25B |
| Материал рабочего колеса |
Нержавеющая сталь AISI 304 |
| Стандарт подключения |
Фланец DIN |
| Патрубок на стороне всасывания |
DN 50 |
| Патрубок на напорной стороне |
DN 50 |
| Монтажная длина, мм |
300 |
| Масса, кг |
45 |
| Максимальное рабочее давление, бар |
16 |
| Температура перекачиваемой жидкости, °С |
-20...+120 |
| Максимальная температура окружающей среды, °С |
+40 |
| Область применения |
Водоснабжение/повышение давления |
|
Вертикальный многоступенчатый насос Wellmix CV 15-1 (IE3)
Насосы CV представляют собой вертикальные многоступенчатые центробежные насосы с нормальным всасыванием со стандартным электродвигателем.
Насос состоит из основания и головной части. Промежуточные камеры и цилиндрический кожух соединены между собой, а также с основанием и головной частью при помощи стяжных болтов. Всасывающий и напорный патрубки находятся в основании насоса и расположены соосно (конструкция «ин-лайн»), что позволяет устанавливать насос на горизонтальном трубопроводе. Все насосы оснащаются необслуживаемым торцевым механическим уплотнением вала картриджевого типа.
Области применения
| Водоснабжение |
| Фильтрация и перекачивание воды для станций водоснабжения |
• |
| Распределение воды из гидроузла |
• |
| Повышение давления в магистральных трубопроводах |
• |
| Повышение давления в высотных зданиях, гостиничных комплексах и т. п. |
• |
| Повышение давления в промышленных установках |
• |
| Промышленность |
| Повышение давления: |
|
| - в системах водоснабжения для технологических целей |
• |
| - в моечных установках и системах очистки |
• |
| - на автомойках |
• |
| - в системах пожаротушения |
• |
| Перекачивание жидкости: |
|
| - в системах охлаждения и кондиционирования воздуха |
• |
| - в системах питания котлов и удаления конденсата |
• |
| - в системах охлаждения металлорежущих станков (подача смазочно-охлаждающей жидкости) |
• |
| - в рыбоводстве |
• |
| Перекачивание: |
|
| - растворов масел и спиртов |
• |
| - гликолей и охлаждающих жидкостей |
• |
Водоподготовка |
| Системы сверхтонкой фильтрации |
◦ |
| Системы обратного осмоса |
◦ |
| Системы умягчения, деминерализации, деионизации |
◦ |
| Системы дистилляции |
◦ |
| Сепараторы |
◦ |
| Плавательные бассейны |
• |
| Ирригация |
| Гидромелиорация полей (орошение) |
• |
| Дождевальные установки |
• |
| Капельное орошение |
• |
• Рекомендуемое применение
◦ Возможное применение

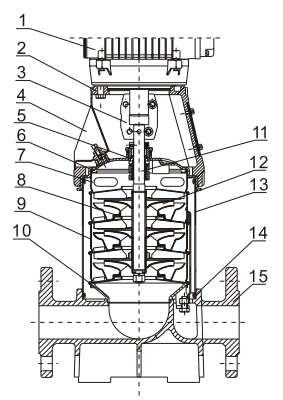

Конструкция и материалы
 |
| № |
Описание детали |
Материал |
EN/DIN |
AISI/ASTM |
| 1 |
Электродвигатель |
|
|
|
| 2 |
Головная часть насоса |
Чугун |
EN-JL 1030 |
ASTM 25B |
| 3 |
Муфта вала |
|
|
|
| 4 |
Щит защитный |
Нержавеющая сталь |
1.4301 |
AISI 304 |
| 5 |
Торцевое уплотнение вала |
|
|
|
| 6 |
Крышка головной части |
Нержавеющая сталь |
1.4301
|
AISI 304 |
| 7 |
Напорный канал |
Нержавеющая сталь |
1.4301
|
AISI 304 |
| 8 |
Щелевое уплотнение |
PTFE |
|
|
| 9 |
Камера рабочего колеса |
Нержавеющая сталь |
1.4301
|
AISI 304 |
| 10 |
Всасывающий канал |
Нержавеющая сталь |
1.4301
|
AISI 304 |
| 11 |
Вал |
Нержавеющая сталь |
|
AISI 420 |
| 12 |
Рабочее колесо |
Нержавеющая сталь |
1.4301
|
AISI 304 |
| 13 |
Цилиндрический кожух |
Нержавеющая сталь |
1.4301
|
AISI 304 |
| 14 |
Уплотнение кожуха |
EPDM/FKM |
|
|
| 15 |
Основание |
Чугун |
EN-JL 1030 |
ASTM 25B |
|

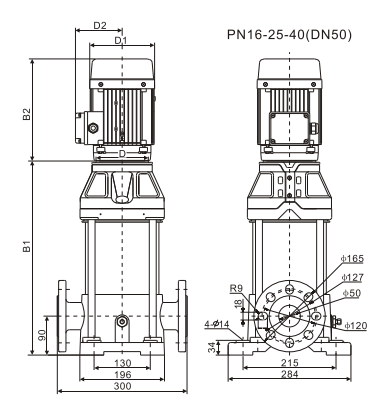

Габаритный чертеж
Технические характеристики CV 1 (IE3)
| Наименование |
Артикул |
Мощность |
Размеры |
Масса |
| B1 |
B2 |
D1 |
D2 |
| CV 15-1-0 (IE3) |
25019851 |
1,1 |
332 |
240 |
118 |
121 |
45 |
| CV 15-2-0 (IE3) |
25019946 |
2,2 |
389 |
280 |
168 |
127 |
50 |
| CV 15-3-0 (IE3) |
25019945 |
3 |
434 |
300 |
168 |
127 |
55 |
| CV 15-4-0 (IE3) |
25019944 |
4 |
489 |
323 |
200 |
146 |
60 |
| CV 15-5-0 (IE3) |
25019943 |
4 |
534 |
323 |
200 |
146 |
63 |
| CV 15-6-0 (IE3) |
25019942 |
5,5 |
604 |
379 |
212 |
160 |
93 |
| CV 15-7-0 (IE3) |
25019941 |
5,5 |
649 |
379 |
212 |
160 |
97 |
| CV 15-8-0 (IE3) |
25019940 |
7,5 |
694 |
417 |
212 |
160 |
100 |
| CV 15-9-0 (IE3) |
25019939 |
7,5 |
739 |
417 |
212 |
160 |
102 |
| CV 15-10-0 (IE3) |
25019850 |
11 |
869 |
448 |
255 |
178 |
145 |
| CV 15-12-0 (IE3) |
25019849 |
11 |
959 |
448 |
255 |
178 |
150 |
| CV 15-14-0 (IE3) |
25019848 |
11 |
1047 |
448 |
255 |
178 |
152 |
| CV 15-16-0 (IE3) |
25019847 |
15 |
1139 |
489 |
255 |
178 |
153 |
| CV 15-17-0 (IE3) |
25019846 |
15 |
1184 |
489 |
255 |
178 |
165 |

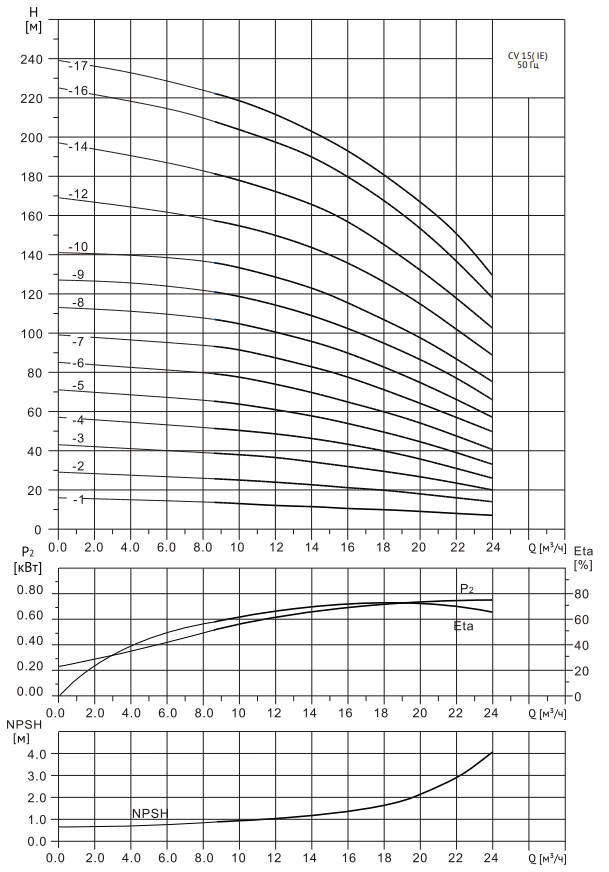

Диаграммы характеристик CV 1 (IE3)
|
