Вертикальный насос Wellmix CV 64-1 (IE3)
 |

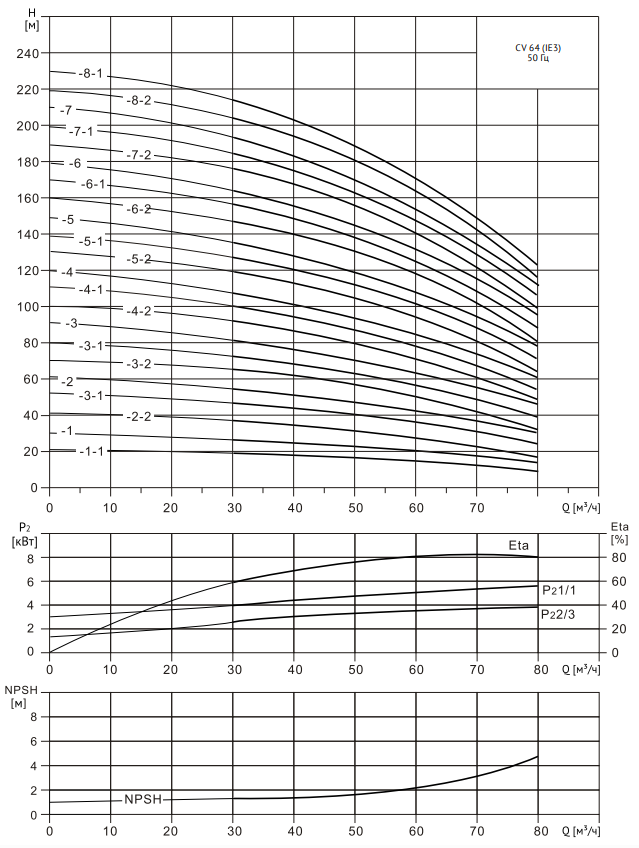

Диаграммы характеристик CV 64-1 (IE3)
|
Вертикальный многоступенчатый насос Wellmix CV 64-1 (IE3)
Насосы CV представляют собой вертикальные многоступенчатые центробежные насосы с нормальным всасыванием со стандартным электродвигателем.
Насос состоит из основания и головной части. Промежуточные камеры и цилиндрический кожух соединены между собой, а также с основанием и головной частью при помощи стяжных болтов. Всасывающий и напорный патрубки находятся в основании насоса и расположены соосно (конструкция «ин-лайн»), что позволяет устанавливать насос на горизонтальном трубопроводе. Все насосы оснащаются необслуживаемым торцевым механическим уплотнением вала картриджевого типа.
Области применения
| Водоснабжение |
| Фильтрация и перекачивание воды для станций водоснабжения |
• |
| Распределение воды из гидроузла |
• |
| Повышение давления в магистральных трубопроводах |
• |
| Повышение давления в высотных зданиях, гостиничных комплексах и т. п. |
• |
| Повышение давления в промышленных установках |
• |
| Промышленность |
| Повышение давления: |
|
| - в системах водоснабжения для технологических целей |
• |
| - в моечных установках и системах очистки |
• |
| - на автомойках |
• |
| - в системах пожаротушения |
• |
| Перекачивание жидкости: |
|
| - в системах охлаждения и кондиционирования воздуха |
• |
| - в системах питания котлов и удаления конденсата |
• |
| - в системах охлаждения металлорежущих станков (подача смазочно-охлаждающей жидкости) |
• |
| - в рыбоводстве |
• |
| Перекачивание: |
|
| - растворов масел и спиртов |
• |
| - гликолей и охлаждающих жидкостей |
• |
Водоподготовка |
| Системы сверхтонкой фильтрации |
◦ |
| Системы обратного осмоса |
◦ |
| Системы умягчения, деминерализации, деионизации |
◦ |
| Системы дистилляции |
◦ |
| Сепараторы |
◦ |
| Плавательные бассейны |
• |
| Ирригация |
| Гидромелиорация полей (орошение) |
• |
| Дождевальные установки |
• |
| Капельное орошение |
• |
• Рекомендуемое применение
◦ Возможное применение
Конструкция и материалы
 |
| № |
Описание детали |
Материал |
EN/DIN |
AISI/ASTM |
| 1 |
Электродвигатель |
|
|
|
| 2 |
Головная часть насоса |
Чугун |
EN-JL 1030 |
ASTM 25B |
| 3 |
Муфта вала |
|
|
|
| 4 |
Щит защитный |
Нержавеющая сталь |
1.4301 |
AISI 304 |
| 5 |
Торцевое уплотнение вала |
|
|
|
| 6 |
Крышка головной части |
Нержавеющая сталь |
1.4301
|
AISI 304 |
| 7 |
Напорный канал |
Нержавеющая сталь |
1.4301
|
AISI 304 |
| 8 |
Щелевое уплотнение |
PTFE |
|
|
| 9 |
Камера рабочего колеса |
Нержавеющая сталь |
1.4301
|
AISI 304 |
| 10 |
Всасывающий канал |
Нержавеющая сталь |
1.4301
|
AISI 304 |
| 11 |
Вал |
Нержавеющая сталь |
|
AISI 420 |
| 12 |
Рабочее колесо |
Нержавеющая сталь |
1.4301
|
AISI 304 |
| 13 |
Цилиндрический кожух |
Нержавеющая сталь |
1.4301
|
AISI 304 |
| 14 |
Уплотнение кожуха |
EPDM/FKM |
|
|
| 15 |
Основание |
Чугун |
EN-JL 1030 |
ASTM 25B |
|

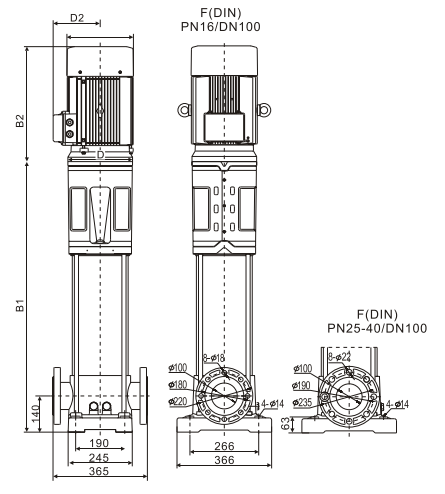

Габаритный чертеж
|
Технические характеристики CV 64-1 (IE3)
| Мощность, кВт |
5,5 |
| Напряжение, В |
380 |
| Число фаз питания электродвигателя |
3 фазы |
| Номинальный ток, А |
10,6 |
| Максимальный напор, м |
30 |
| Расход, м3/ч |
64 |
| Материал корпуса |
Чугун ASTM 25B |
| Материал рабочего колеса |
Нержавеющая сталь AISI 304 |
| Стандарт подключения |
Фланец DIN |
| Патрубок на стороне всасывания |
DN 100 |
| Патрубок на напорной стороне |
DN 100 |
| Монтажная длина, мм |
365 |
| Масса, кг |
110 |
| Максимальное рабочее давление, бар |
16 |
| Температура перекачиваемой жидкости, °С |
-20...+120 |
| Максимальная температура окружающей среды, °С |
+40 |
| Область применения |
Водоснабжение/повышение давления |
|
| |
|
| Наименование |
Артикул |
Мощность |
Размеры |
Масса |
| B1 |
B2 |
D1 |
D2 |
| CV 64-1-1 (IE3) |
25019802 |
4 |
480 |
323 |
200 |
146 |
105 |
| CV 64-1-0 (IE3) |
25019915 |
5,5 |
480 |
379 |
212 |
160 |
110 |
| CV 64-2-2 (IE3) |
25019913 |
7,5 |
668 |
417 |
212 |
160 |
120 |
| CV 64-2-1 (IE3) |
25019801 |
11 |
668 |
448 |
255 |
178 |
155 |
| CV 64-2-0 (IE3) |
25019914 |
11 |
726 |
448 |
255 |
178 |
155 |
| CV 64-3-2 (IE3) |
25019911 |
15 |
806 |
489 |
255 |
178 |
195 |
| CV 64-3-1 (IE3) |
25019912 |
15 |
806 |
489 |
255 |
178 |
195 |
| CV 64-3-0 (IE3) |
25019800 |
18,5 |
806 |
542 |
313 |
257 |
205 |
| CV 64-4-2 (IE3) |
25019910 |
18,5 |
886 |
542 |
313 |
257 |
208 |
| CV 64-4-1 (IE3) |
25019798 |
22 |
886 |
580 |
356 |
270 |
260 |
| CV 64-4-0 (IE3) |
25019799 |
22 |
886 |
580 |
356 |
270 |
260 |
| CV 64-5-2 (IE3) |
25019795 |
30 |
966 |
653 |
395 |
304 |
345 |
| CV 64-5-1 (IE3) |
25019796 |
30 |
966 |
653 |
395 |
304 |
345 |
| CV 64-5-0 (IE3) |
25019797 |
30 |
966 |
653 |
395 |
304 |
345 |
| CV 64-6-2 (IE3) |
25019792 |
30 |
1046 |
653 |
395 |
304 |
350 |
| CV 64-6-1 (IE3) |
25019793 |
37 |
1046 |
653 |
395 |
304 |
370 |
| CV 64-6-0 (IE3) |
25019794 |
37 |
1046 |
653 |
395 |
304 |
370 |
| CV 64-7-2 (IE3) |
25019789 |
37 |
1126 |
653 |
395 |
304 |
375 |
| CV 64-7-1 (IE3) |
25019790 |
37 |
1126 |
653 |
395 |
304 |
375 |
| CV 64-7-0 (IE3) |
25019791 |
45 |
1126 |
700 |
470 |
345 |
435 |
| CV 64-8-2 (IE3) |
25019787 |
45 |
1206 |
700 |
470 |
345 |
440 |
| CV 64-8-1 (IE3) |
25019788 |
45 |
1206 |
700 |
470 |
345 |
440 |
|
